무선 인터페이스가 있는 휴대용 변압기 테스터| XHBX1501

Name: 무선 인터페이스가 있는 휴대용 변압기 테스터| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	ISO CE
모델 번호:	XHBX1501

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

ISO CE

모델 번호:

XHBX1501

강조하다:

High Light

강조하다:

무선 블루투스 인터페이스 변압기 테스터

무선 Wi-Fi 인터페이스 변압기 테스트 장비

휴대용 변압기 분석기

Trading Information

최소 주문 수량:

1세트

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

티/티

공급 능력:

3000단위/년

제품 설명

XHBX1501 트랜스포머 와이핑 변형 분석기휴대용, PC로 구동되는 주파수 반응 분석 (FRA) 도구로, 63kV에서 500kV까지의 등급 전력 트랜스포머의 내부 기계적 고장의 파괴적이지 않은 검출을 위해 설계되었습니다.모든 트랜스포머 와일딩은 분산 용량 (Ci) 및 인덕턴스 (Li) 매개 변수에 의해 결정되는 고유의 주파수 응답 서명. 단회로 결함, 운송 충격, 또는 전자기 힘과 같은 물리적으로 배열을 이동하는 이벤트는 이러한 서명 변경.XHBX1501는 높은 정밀도 측정에 노트북 플러스 마이크로 컨트롤러 아키텍처를 사용합니다., 블루투스 또는 Wi-Fi를 통해 데이터를 전송하고 자동으로 결과를 처리하고 전문 워드 형식의 보고서를 생성하는 동반 PC,그리고 장기적인 상태 트렌드에 대한 기본 서명이중 모드 측정 능력은 선형 스파이프 주파수와 세그먼트 스파이프 주파수 방법을 결합하여 중국 산업의 기존 및 신흥 관행과 호환성을 보장합니다.

XH1501 대 XH1502 시리즈: XHBX1501은 블루투스/Wi-Fi 연결, 듀얼 모드 (선형 + 세그먼트) 스웨이 및 자동 워드 보고서 생성 기능을 제공하는 PC에서 작동하는 무선 구성입니다.XHBX1502는 내장 LCD와 함께 독립적인 터치 스크린 구성입니다, DDS 기반 스파이 및 더 높은 ±20V 신호 출력.

기술 사양

매개 변수	사양
측정 성능
단계 중 테스트 반복성	990.9%
스캔 주파수 정확성	00.005%
아날로그-디지털 샘플링	듀얼 채널 16비트 고속 A/D
주파수 스케일 표시	선형 및 로가리듬 (사용자 선택)
신호 특성
신호 출력 폭	±20V (소프트웨어 조절, 최대 최고압 ±10V)
신호 출력 막장	50 Ω
신호 입력 장애	1 MΩ
연결과 데이터
무선 인터페이스	블루투스 + 와이파이 (두 개의 무선)
제어 아키텍처	노트북 PC + 마이크로 컨트롤러 (MCU)
보고서 형식	자동으로 생성된 문서
스웨이 모드	선형 스파이 + 세그먼트 스파이 (두 가지 모드)
응용 및 물리적
적용 가능한 트랜스포머 등급	63kV 500kV
장막	알루미늄 합금 기기 케이스 (붉은색)
휴대성	작고 가벼운 디자인

주요 성능 특징

이중 무선 연결동시에 블루투스와 Wi-Fi 인터페이스는 제어 노트북에 유연한 무선 데이터 전송을 제공하여 기기와 PC 사이의 케이블 연결을 제거하여 더 안전한정돈되지 않은 서브 스테이션 작업 공간 설정.
듀얼 모드 주파수 스파이- 선형 스파이프 주파수와 세그먼트 스파이프 주파수 측정 기능을 하나의 도구에서 결합합니다.현재 중국 전력 산업에서 채택되는 두 가지 주요 기술 접근법과의 호환성을 보장합니다.사용자는 각 테스트 시나리오에 최적의 모드를 선택할 수 있습니다.
MCU 정밀성을 가진 PC 구동 구조∙ 단칩 마이크로 컨트롤러와 결합된 노트북 제어 장치는 내장 하드웨어의 측정 정확성과 데이터 처리, 저장,전체 PC의 시각화 기능 ∙ 도구 표시 제한 없이 복잡한 비교 분석을 가능하게.
자동으로 생성된 전문 보고서- 동반 소프트웨어로 테스트 결과를 자동으로 분석하고 주파수 응답 그래프, 오차 분석,그리고 진단 결론은 즉시 분산될 준비가 되어 있습니다..
듀얼 채널 16비트 고속 A/D고해상도 아날로그-디지털 샘플링은 미세한 파형 변화를 포착합니다.측정 감수성의 실시간 확인.
선택 가능한 선형/로거리즘 주파수 표시수평 주파수 축은 선형 및 로가리듬 스케일링을 지원합니다.사용자가 진단 목표에 가장 적합한 주파수 영역을 가장 잘 강조하는 표시 모드를 선택할 수 있도록.
소프트웨어 조절 가능한 신호폭출력 신호의 진폭은 최대 최대 진폭 ± 10V의 소프트웨어를 통해 제어되며, 다양한 트랜스포머 크기와 와일링 구성에 대한 드라이브 레벨의 최적화를 가능하게합니다.
발래선과 독립적인 진단- 알려진 건전한 트랜스포머에 대한 역사적인 주파수 응답 데이터가 없더라도, 결함 및 건전한 코일 사이의 스펙트럼의 비교 분석은 결함 평가를 가능하게합니다.원본 롤링 주파수 데이터, 사용할 때 장기적인 성능 추적 및 예측 유지보수 계획을 크게 향상시킵니다.

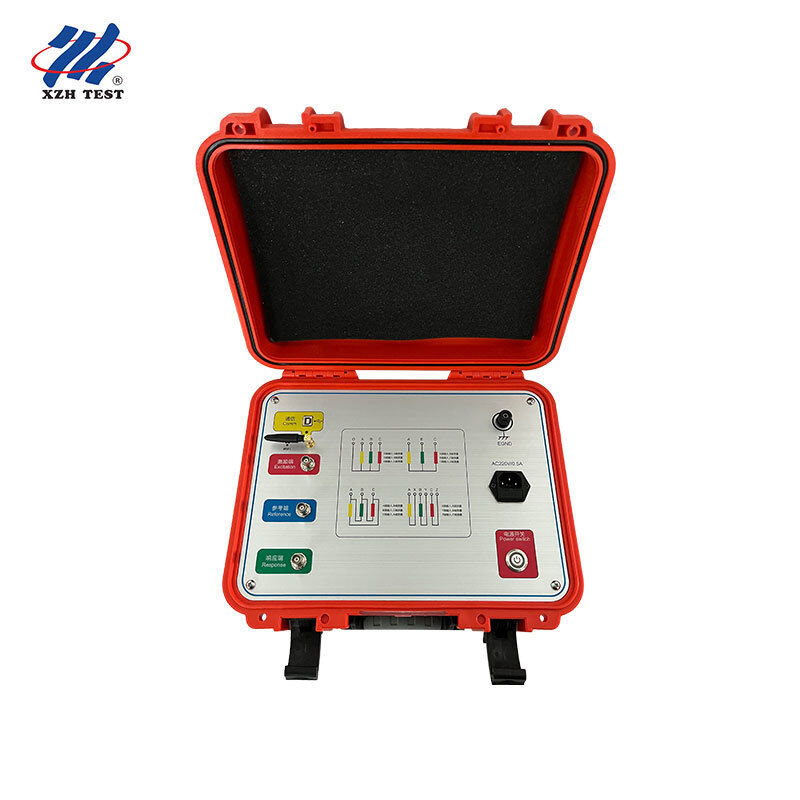

제품 이미지

XHBX1501

자주 묻는 질문

Q1: 이 분석기는 모바일 필드 테스트 및 진단 서비스 제공 업체에 적합합니까?

네, XHBX1501은 여러 클라이언트 서브 스테이션으로 이동하는 모바일 진단 서비스 제공자를 위해 특별히 설계되었습니다.노트북 기반 아키텍처는 현장 기술자가 모든 클라이언트 사이트에서 기기를 제어하기 위해 단일 표준 노트북을 휴대 할 수 있음을 의미합니다무선 블루투스 / Wi-Fi 연결은 서브 스테이션 작업 공간에서 케이블 오차 위험을 제거, 자동으로 생성 Word 보고서는 전문적인,현장에서 고객 준비 된 문서듀얼 모드 스위프 기능은 특정 고객이 어떤 중국 산업 표준을 따르든 호환성을 보장합니다.

Q2: 이 장비는 무선 데이터 수집으로 원격 모니터링을 지원 할 수 있습니까?

확실히 XHBX1501의 이중 무선 인터페이스 (블루투스 + Wi-Fi) 는 독립적인 도구가 대응할 수 없는 유연한 배포 시나리오를 가능하게 합니다.기술자 들 은 안전 한 거리에서 제어 노트북을 작동 하는 동안 변압기 단말기에 기계를 배치 할 수 있습니다Wi-Fi 인터페이스는 운영자가 전력 공급 장비와 물리적으로 분리되어야하는 시나리오에 더 긴 범위를 지원합니다.,자동으로 생성된 워드 보고서는 즉시 원격 엔지니어링 팀에 이메일로 전송될 수 있습니다.

Q3: 노후 트랜스포머 인프라 평가 프로그램에 어떻게 도움이 될까요?

노후 트랜스포머가 많은 유틸리티는 교체 및 리모델링 예산의 우선 순위를 위해 체계적이고 비용 효율적인 상태 평가가 필요합니다.XHBX1501의 노트북 기반 아키텍처는 이러한 프로그램에 이상적입니다: 하나의 표준용 노트북은 다양한 변속소에 배치된 여러 기기의 제어 플랫폼으로 사용될 수 있으며, 모든 테스트 데이터는 공통 데이터베이스에 중앙 집중됩니다.듀얼 모드 스위프는 레거시 비교 기준선 (일반적으로 선형 스위프) 과 현대 세그먼트 스위프 분석 모두와 호환성을 보장합니다., 역사적인 측정이 다른 기구 세대에 의해 이루어졌을 때에도 의미있는 경향을 가능하게합니다.

Q4: 전기 공학 교육 및 연구 기관에 적합합니까?

고전압 공학과 트랜스포머 진단을 가르치는 대학과 연구소는 XHBX1501의 PC 구동 아키텍처의 혜택을 누립니다.학생들은 실험실 시범 작업 중에 노트북 화면에서 전체 측정 및 분석 작업 흐름을 관찰 할 수 있습니다., 테스트 수행뿐만 아니라 기본 주파수 반응 원칙을 이해합니다.전체 데이터 세트와 함께 자동 생성 Word 보고서는 문서화된 실험적 증거를 필요로 대학원 연구 프로젝트를 지원이중 모드 스웨이프 기능은 선형 스웨이프 방법론과 세분화된 스웨이프 방법론 사이의 비교 연구를 가능하게 하고 FRA 진단 기술에 대한 학술 출판물에 귀중합니다.

Q5: 독립적인 전기 공학 컨설팅 회사들은 이것을 트랜스포머 상태 조사에 사용할 수 있습니까?

독립적인 엔지니어링 컨설팅 회사들은 여러 유틸리티, 산업 및 상업 고객들을 위해 트랜스포머 상태를 조사하는 데 표준화된,전문적인 결과물. XHBX1501의 자동 워드 보고서 생성 일반적으로 현장 테스트를 따르는 시간이 많은 수동 보고서 작성 제거,컨설턴트가 현장을 떠나기 전에 최종 보고서를 고객에게 전달할 수 있도록 하는 것무선 연결은 컨설턴트가 안전 구역에서 노트북을 작동 할 수 있도록 합니다.그리고 이중 모드 측정 기능은 하나의 기기가 선호하는 기술 표준에 관계없이 모든 고객에게 서비스를 제공한다는 것을 의미합니다..
