트랜스포머 검사기
>
2.5mm 전극 간격 절연유 시험기| XHYY102

2.5mm 전극 간격 절연유 시험기| XHYY102

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST
인증: ISO CE
모델 번호: XHYY102
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST
인증:
ISO CE
모델 번호:
XHYY102
강조하다:

High Light

강조하다:

2.5mm 전극 간격 다이렉트릭 오일 테스트 장비

,

다이렉트릭 강도 테스트 트랜스포머 오일 검사기

,

고전압 테스트 BDV 검사기

Trading Information
최소 주문 수량:
1세트
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명

XHYY102 절연유 유전 강도 시험기는 국가 표준 GB507-1986 및 산업 표준 DL/T846.7-2004에 따라 엄격하게 독립적으로 개발된 고정밀 완전 디지털 산업용 기기입니다. 다양한 처리량 요구 사항을 충족하기 위해 단일 컵, 3 컵 및 다중 컵 구성으로 제공되는 이 기기는 실내 및 실외 테스트 장소 간의 쉬운 운송을 위한 휴대용 구조를 특징으로 합니다. 완전 자동 디지털 마이크로컴퓨터 제어는 신뢰할 수 있는 측정 성능, 강력한 간섭 방지 기능 및 작동 안전성을 제공하여 광범위한 현장 및 실험실 환경에서 일상적인 변압기 오일 유전 강도 테스트에 대한 접근 가능하고 실용적인 선택이 됩니다.

기술 사양
매개변수 사양
출력 전압 0~80 kV
부스터 용량 1.5 kVA
측정 정확도 ±3%
전압 왜곡률 < 3%
부스트 속도 0.5~5.0 kV/s (조절 가능)
전극 간격 표준 2.5 mm
테스트 컵 옵션 단일 컵 / 3 컵 / 다중 컵 (구성 가능)
부스트 빈도 1~9회 (사용자 선택 가능)
대기 시간 15분 (조절 가능)
부스트 간격 5분 (조절 가능)
테스트 표준 GB507-1986 / GB507-2002 / DL429 / IEC156 / 사용자 정의
치수 465 × 385 × 425 mm
작동 조건
매개변수 사양
주변 온도 0°C ~ +45°C
상대 습도 < 75% RH
작동 전원 공급 장치 AC 220V ± 10%
전원 주파수 50 Hz ± 1 Hz
소비 전력 200 W
XHYY102 시리즈 구성 옵션
모델 변형 컵 구성 가장 적합한 용도
단일 컵 오일 컵 1개 저용량 테스트, 현장 서비스, 예산 고려 애플리케이션
3 컵 오일 컵 3개 표준 실험실 및 작업장 테스트, 중간 처리량
다중 컵 여러 개의 오일 컵 고처리량 실험실 및 생산 라인 QC 테스트
주요 성능 기능
휴대용, 현장 준비 설계— 가볍고 컴팩트한 구조로 실내 실험실과 실외 변전소 환경 간의 쉬운 운송을 위해 설계되어 샘플을 중앙 시설로 운송할 필요 없이 분산된 자산에서 현장 테스트를 수행할 수 있습니다.
유연한 컵 구성— 단일 컵, 3 컵 및 다중 컵 변형으로 제공되어 특정 처리량 요구 사항 및 예산 제약에 맞춰 간헐적인 테스트부터 일상적인 대량 작업까지 가능합니다.
다중 표준 준수— GB507-1986, GB507-2002, DL429, IEC156 및 사용자 정의 프로토콜이 사전 로드되어 중국 국내 및 국제 규제 환경에서 배포할 수 있습니다.
대용량 마이크로컨트롤러— 확장된 테스트 세션 중에 시스템 충돌을 방지하기 위한 내장형 광역 감시 회로를 통해 안정적이고 신뢰할 수 있는 작동을 제공합니다.
정밀 측정 체인— 고전압 측 샘플링이 아날로그 회로 오류를 우회하여 A/D 컨버터로 직접 공급됩니다. 특수 유리 일체형 주조 오일 컵은 누출 및 간섭을 제거하여 일관되고 반복 가능한 결과를 제공합니다.
포괄적인 안전 보호— 과전류, 과전압 및 단락 보호 기능이 통합되어 있으며 강력한 간섭 방지 기능과 전자기 호환성을 갖추고 있어 다양한 전기 환경에서 안전하게 작동합니다.
환경 및 상태 모니터링— 내장형 온도 및 습도 센서와 디지털 디스플레이, 그리고 활성 작동 단계를 표시하는 표시등을 통해 명확하고 즉각적인 상태 인식을 제공합니다.
현장 문서화— 내장형 열전 사 프린터는 즉각적인 하드 카피 테스트 보고서를 생성하여 실시간 규정 준수 문서화 및 유지 보수 기록 보관을 지원합니다.
기기 패널 개요
구성 요소 기능
LCD 화면 날짜, 시간, 작동 매개변수, 테스트 결과 및 메뉴 프롬프트를 표시합니다.
기능 키 작동 매개변수를 선택하고 구성합니다.
프린터 즉각적인 문서화를 위해 테스트 결과를 인쇄합니다.
누름 스위치 원터치 작동으로 덮개를 열거나 닫습니다.
표시등 진행 중인 활성 작동 단계를 나타내기 위해 켜집니다.
오일 컵 탱크 커버 오일 컵을 삽입/제거하려면 열고 테스트 전에 닫아야 합니다.
온도 및 습도 센서 주변 온도 및 상대 습도를 측정하고 디지털 디스플레이로 변환합니다.
접지 극 안정적인 접지 연결 단자
전원 소켓 및 스위치 AC 220V 50Hz 전원 입력 및 켜기/끄기 제어

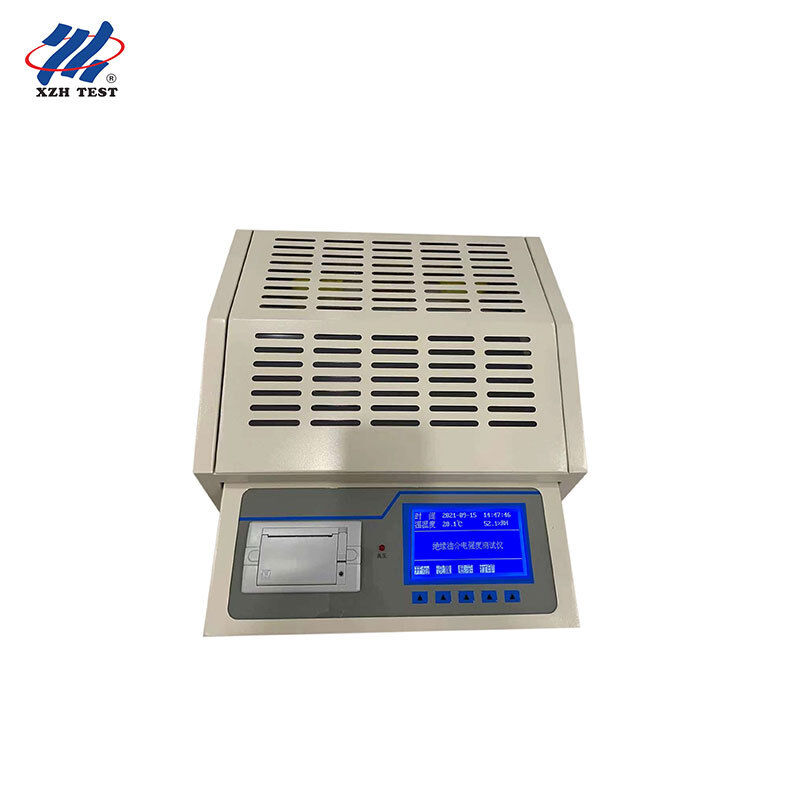

제품 이미지

XHYY102

자주 묻는 질문
Q1: 이 테스터는 소규모 전기 계약업체 및 독립 전기 기술자에게 적합합니까?
예, XHYY102는 변압기 유지 보수를 광범위한 서비스의 일부로 수행하는 독립 전기 계약업체를 위한 이상적인 진입점입니다. 휴대용 설계와 간단한 기능 키 작동은 단일 기술자가 표준 전기 안전 자격 이상의 전문 고전압 교육 없이도 기기를 운송하고 작동할 수 있음을 의미합니다. 단일 컵 구성은 초기 투자를 저렴하게 유지하면서도 ±3% 측정 정확도와 GB 및 IEC 표준 준수를 제공하여 중소 규모 전기 인프라 프로젝트에서 일상적인 상태 평가 및 고객 보고에 충분합니다.
Q2: 농촌 및 외딴 지역의 전력 분배 유지 보수 팀이 이 기기에 의존할 수 있습니까?
물론입니다. 농촌 및 외딴 지역의 배전망은 중앙 집중식 실험실에 대한 제한된 접근성, 긴 샘플 운송 시간 및 제한된 유지 보수 예산과 같은 고유한 문제를 안고 있습니다. XHYY102의 휴대용, 독립형 설계는 샘플 배송의 필요성을 없애주므로 변전소에서 현장 테스트를 수행할 수 있습니다. 더 넓은 작동 온도 범위(0°C ~ +45°C)는 외딴 설치에서 일반적인 더 가변적인 환경 조건을 수용하며, 내장 프린터는 중앙 보고 시스템과의 연결이 불가능할 때 즉각적인 문서를 생성합니다.
Q3: 이 기기가 직업 및 기술 훈련 학교에 적합합니까?
전기 시스템, 변압기 유지 보수 및 고전압 테스트를 가르치는 기술 및 직업 교육 기관은 교육적 가치와 예산 접근성을 균형 있게 갖춘 기기의 이점을 누릴 수 있습니다. XHYY102의 간단한 기능 키 인터페이스와 명확한 LCD 디스플레이는 훌륭한 교육 플랫폼을 제공합니다. 학생들은 고급 터치스크린 인터페이스의 추상화 계층 없이 기본적인 BDV 테스트 원리를 배울 수 있습니다. 국가 GB 표준 및 국제 IEC156 준수는 학습된 기술이 산업 관행에 직접 적용될 수 있음을 보장하며, 열전 사 프린터는 평가 목적으로 개별 학생 실험 보고서를 가능하게 합니다.
Q4: 전기 장비 경매 및 재판매 회사가 자산 상태 확인에 이 기기를 사용할 수 있습니까?
중고 변압기 및 오일 충전 개폐 장치를 구매, 개조 및 재판매하는 회사는 판매용 장비를 등록하기 전에 오일 상태를 확인하기 위한 비용 효율적인 도구가 필요합니다. XHYY102는 저렴한 가격으로 필수적인 BDV 측정 기능을 제공하여 경매장 및 장비 재판매업체가 오일 상태를 테스트, 문서화 및 잠재 구매자에게 투명하게 보고할 수 있도록 합니다. 인쇄된 테스트 보고서는 장비 목록의 신뢰성을 높이고 검증된 상태를 기반으로 공정한 시장 가치를 설정하는 데 도움이 되며, 인정된 GB 및 IEC 표준 준수는 구매자에게 평가 방법론에 대한 확신을 줍니다.
Q5: 협동 및 지역 사회 소유 유틸리티 조직에 적합합니까?
제한된 엔지니어링 직원을 보유한 농촌 전기 협동조합, 지역 사회 소유 유틸리티 및 지방 자치 전력 당국은 전담 전문가가 필요 없는 실용적이고 신뢰할 수 있는 도구가 필요합니다. XHYY102의 완전 자동 디지털 제어는 작업자 의존적인 변동성을 제거하여 일반 유지 보수 인력이 간단한 숙달 후 일관되고 표준을 준수하는 오일 테스트를 수행할 수 있습니다. 여러 컵 구성 옵션을 통해 협동조합은 변압기 함대 크기에 맞는 처리량 수준을 선택할 수 있으며, 넓은 작동 온도 범위(최대 +45°C)는 아시아, 아프리카 및 라틴 아메리카 전역에서 많은 협동조합 유틸리티가 운영되는 다양한 기후에 적합합니다.
