| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHBB128B |

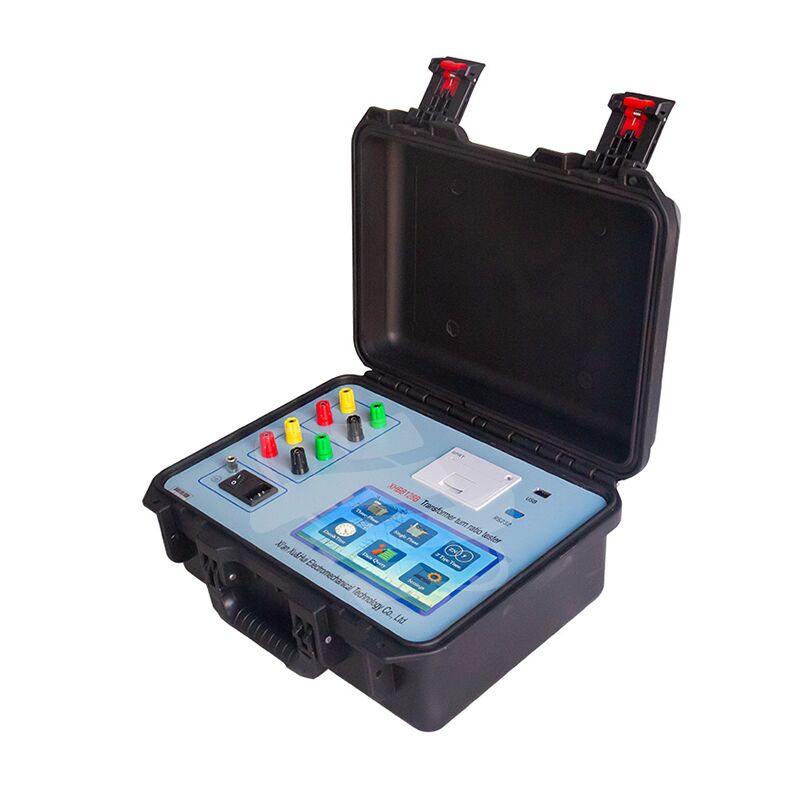

XHBB128B 트랜스포머 회전 비율 검사기 (TTR)높은 정밀도, 세 단계 진단 도구로 전력 변압기의 회전 비율과 전압 비율을 빠르고 정확하게 측정하도록 설계되었습니다.트랜스포머 회전 비율 테스트는 여러 시나리오에서 중요한 요구 사항입니다.: 제조 기간 동안 QC, 새로운 트랜스포머를 사용하기 전에, 및 전력 산업의 예방 테스트 절차에 따라. 도구는 회전 비율의 정확성을 검증,탭 변경기 성능을 평가합니다., 회전 간 단회로를 감지하고 평행 작동 호환성을 확인합니다.독자적인 3단계 정밀 인버터 공급 장치에 의해 전원 공급됩니다. 단相 전원이 아닙니다. XHBB128B는 뛰어난 측정 무결성을 위해 그리드 하모닉 간섭을 제거합니다.7인치 컬러 터치 스크린 LCD, 포괄적인 보호 제품군, 그리고 견고한 현장 준비 장치는 생산 라인, 현장 시공,그리고 일상적인 유지보수.
| 매개 변수 | 사양 |
|---|---|
| 측정 | |
| 테스트 범위 | 0.9 10000 |
| 정확성 (0.9~500) | ±0.1% + 2자리 |
| 정확성 (501~2000) | ±0.2% + 2자리 |
| 정확성 (2001~10000) | ±0.5% + 2자리 |
| 결의 | 0.0001 최소 |
| 출력 전압 | 부하에 따라 자동 조정 |
| 에너지 및 환경 | |
| 작동 전원 공급 장치 | AC 220V ± 10%, 50 ± 1 Hz |
| 환경 온도 | -10°C ~ +40°C |
| 상대 습도 | ≤ 85%, 응축이 없습니다. |
| 신체적 | |
| 크기 (주 단위) | 360 × 290 × 170 mm |
| 크기 (케이블 박스) | 360 × 290 × 170 mm |
| 무게 (주 단위) | 50.9kg |
| 무게 (케이블 박스) | 5.65kg |

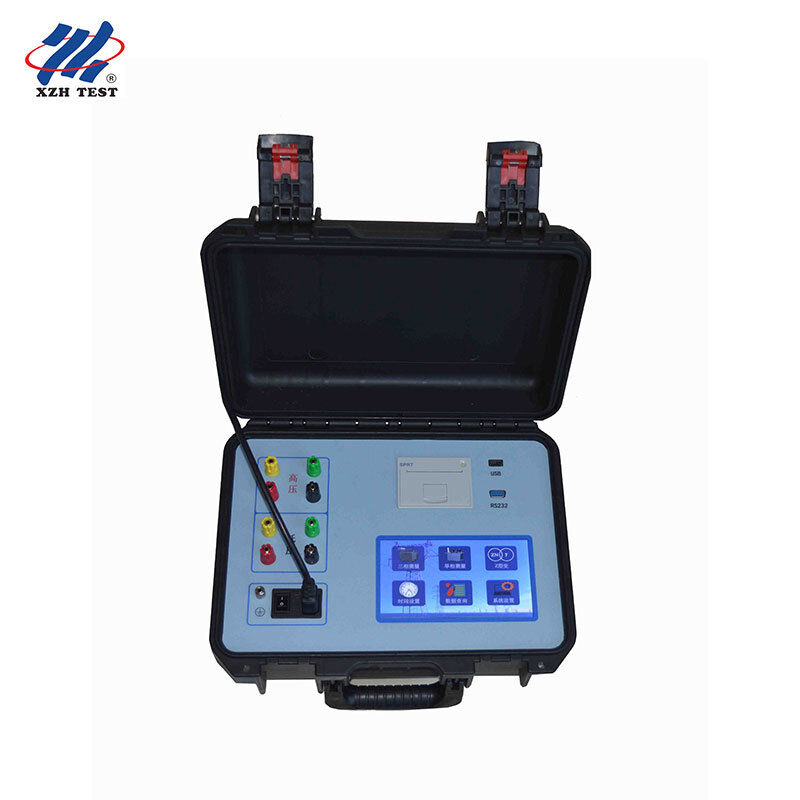

| 구성 요소 | 기능 |
|---|---|
| 7인치 터치 스크린 LCD | 디지털 백라이트 조절이 가능한 컬러 터치 디스플레이; 동작 메뉴와 시험 결과를 보여줍니다. |
| 고전압 터미널 | 노란색, 녹색, 빨간색, 검은색 연결 A, B, C 및 중립 (O) 변압기 HV 측면의 단계 |
| 저전압 터미널 | 황색, 녹색, 빨간색, 검은색 변환기 LV 쪽에서 a, b, c 및 중립 (o) 단계에 연결 |
| AC220V 전력 입력 | 기기의 전원 입력, AC220V 전원 공급에 연결 |
| 보호 구역 | 운영자 안전을 위한 신뢰할 수 있는 지상 터미널 |
| RS232 / USB 포트 | 데이터 수출을 위한 일련 통신 및 USB 저장장치 |
| 내장 프린터 | 측정 완료 직후 검사 결과를 인쇄합니다. |
시험 결과가 비정상적으로 나타나면, 기계를 다음의 자기 시험 절차를 사용하여 확인할 수 있다.
고전압 노란색/녹색/붉은/검은 클립을 연결하고, 마찬가지로 저전압 노란색/녹색/붉은/검은 클립을 단축합니다.연결 모드로 Y-Y-0 또는 D-D-0을 선택 하 고 측정 시작 하기 위해 OK을 누르십시오일반적인 기기는 1을 표시합니다.0000다른 판독은 장비를 필요로 하는 잠재적인 기기 문제를 나타냅니다.
대안적으로, 고전압 및 저전압 시험 선 클램프가 함께 단축될 수 있습니다.
