| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHTX1318 |

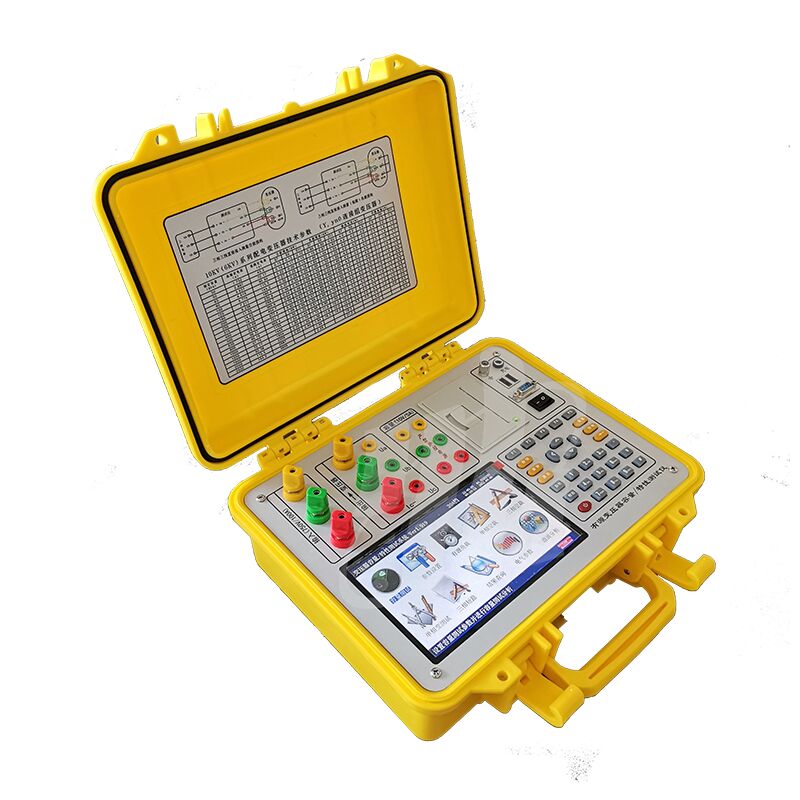

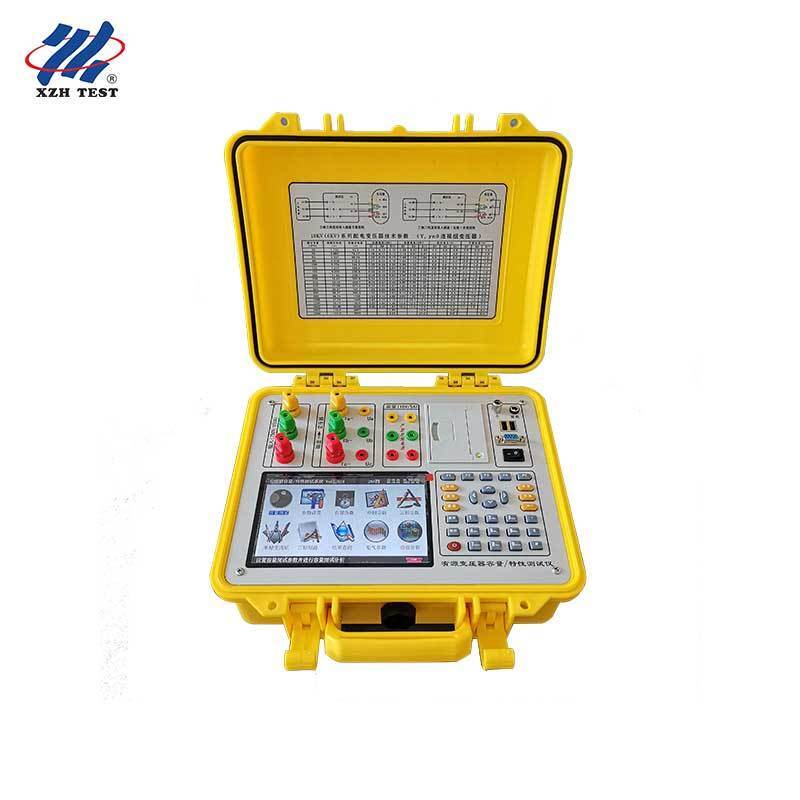

XHTX1318 시리즈 변압기 특성 시험기는 변압기 용량 시험기와 변압기 특성 파라미터 시험기의 두 가지 기능을 하나의 장비로 효과적으로 수행하는 고정밀, 듀얼 기능 진단 장비입니다. 포괄적인 변압기 평가를 위해 설계되었으며, 용량, 유형 식별, 무부하 전류, 무부하 손실, 단락(부하) 손실, 임피던스 전압 및 벡터 그룹 분석을 포함한 다양한 변압기 모델에 걸쳐 여러 전력 주파수 파라미터를 정확하게 측정합니다. 전압, 전류 및 전력 파라미터에 대해 ±0.2%의 측정 정확도를 제공하므로, 현장 또는 실험실에서 신뢰할 수 있고 반복 가능한 변압기 진단이 필요한 전력 회사, 변압기 제조업체 및 시험 서비스 제공업체에게 이상적인 장비입니다.
| 변압기 용량 | 사양 |
|---|---|
| 측정 입력 | |
| 활성 전압 범위 | 0–10 V |
| 활성 전류 범위 | 0–10 A |
| 수동 전압 범위 | 0–750 V (광범위) |
| 수동 전류 범위 | 0–20 A – 100 A (내부 듀얼 범위, 자동/수동 선택) |
| 측정 정확도 | |
| 전압 | ±0.2% |
| 전류 | ±0.2% |
| 전력 (Cosφ > 0.2) | ±0.2% |
| 전력 (0.02 < Cosφ < 0.2)±0.3%작동 및 전원 | 작동 온도 |
| -25°C ~ +65°C | |
| 충전 전원 공급 장치 | AC 160V–260V |
| 절연 | 입력 대 케이스 저항 |
| ≥ 100 MΩ | |
| 전원 입력 내압 | 2 kV (RMS) / 1분 |
| 측정 파라미터 | 파라미터 |
| 변압기 용량 | 알 수 없거나 라벨이 없는 변압기의 정확한 용량 결정 및 유형 식별 |
|---|---|
| 무부하 전류 | 정격 전압에서의 여자 전류 측정 |
| 무부하 손실 | 효율 평가를 위한 코어 손실 측정 |
| 단락 / 부하 손실 | 정격 전류에서의 구리 손실 측정 |
| 임피던스 전압 | 시스템 조정을 위한 백분율 임피던스 결정 |
| 벡터 그룹 | 권선 연결 및 위상 변위 분석 |
| 주요 성능 특징 | 듀얼 기능 통합 |
| 전력 시스템 | 발전, 송전, 변전 및 배전 변압기 시험 |
|---|---|
| 산업 플랜트 및 광업 | 대규모 제조, 광업 운영 및 중공업 변압기 진단 |
| 야금 및 석유화학 | 제련, 화학 처리, 수처리 시설 변압기 평가 |
| 교통 인프라 | 항만, 철도, 고속도로, 공항 및 도시 가로등 전력 시스템 |
| 상업 및 기관 | 대기업, 물류 센터 및 기관 시설 관리 |
| 건설 및 부동산 | 대규모 건설 프로젝트 및 부동산 관리 변압기 시운전 |
| 시험 및 시운전 | 전력 설치 및 시운전 서비스 제공업체 |
| 제품 이미지 | 중요 안전 주의사항 |
Q1: 이 시험기는 변압기 제조 공장 인수 시험(FAT)에 적합합니까?
예, XHTX1318은 변압기 제조 품질 관리를 위해 특별히 제작되었습니다. ±0.2%의 정확도 등급은 배전 및 전력 변압기 모두에 대한 공장 인수 시험의 엄격한 측정 요구 사항을 충족합니다. 듀얼 기능 설계를 통해 제조업체는 단일 장비 설정으로 정격 용량 준수와 주요 성능 파라미터(무부하 손실, 부하 손실, 임피던스 전압 및 벡터 그룹)를 모두 확인할 수 있습니다. 이를 통해 생산 라인에서 여러 전문 시험기의 필요성을 없애고 QC 부서의 자본 투자, 교정 유지 보수 및 작업자 교육 요구 사항을 줄일 수 있습니다.
