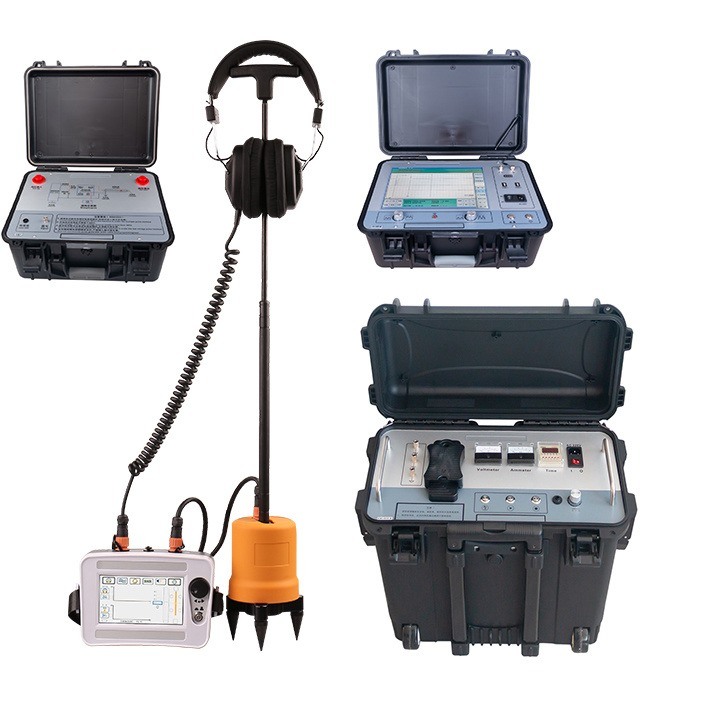

35KV 케이블 결함 탐지 장치

소개
케이블 결함 위치 기기는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.전자 플래시오버는 충격 방출 발전기로 생성됩니다., 해당 프로브에 의해 잡혀 증폭되고, 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다.그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다포지셔닝 기술, 경로 지원 테스트 및 다른 기술을 통합합니다.여러 테스트 모드와 풍부하고 다양한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다..

1기술 지표

운영 패널 소개

1 조정: 조정 버튼을 눌러 조정 인터페이스에 들어가 조정 버튼을 회전하여 조정 매개 변수를 설정합니다.

2 전원 공급: 시스템의 전원 공급을 켜고 끄십시오. 시스템을 켜면 긴 "비프"소리를 듣기 전까지 3 ~ 4 초 동안 전원 버튼을 누르고 누르고 있어야 합니다.그러면 버튼을 들어올릴 수 있습니다.켜면 3~4초 동안 켜기 버튼을 누르고 누르고 있어야 합니다.

3 디스플레이: 5인치 터치 디스플레이

1 센서: 탐사 센서 연결 포트

2 충전: 충전기 연결 포트

3 전용 헤드폰 잭

포장 목록

그 장면 을 상상 해 보십시오

정확하고 빠르게 35KV 이하의 전압 수준과 전력 케이블의 주요 단열 장애를 감지; 케이블 길이를 캘리브; 대략 케이블 결함 거리를 테스트

* 낮은 전압 펄스 반사 방법 (TDR) 에 기초 한 반사계 XHGG502 로 케이블 결함 사전 위치,

고전압 플래시오버 방법 (즉 ICE, DECAY), 활 반사 펄스 반사 방법 (ARC 단일 샷 및 ARC 멀티 샷) 케이블 결함 사전 위치:저전압 충동 반사 방법 (TDR) 에 기초한 반사계 XHGG502, 고전압 붕괴 (flashover) 방법 (DECAY), 활 반사 방법 (single-shot/multi-shot).

XHGG502의 3가지 테스트 모드가 있습니다. 저전압 펄스, 고전압 플래시오버, ARC 멀티 샷

아래 그림은 XHGG502의 ARC 멀티 샷 테스트 모드를 사용하여 측정된 케이블 결함 거리를 보여줍니다.

아래 그림은 XHGG502의 고전압 플래시오버 테스트 모드를 사용하여 측정 케이블 결함 거리를 보여줍니다

아래 그림은 XHGG502의 저전압 펄스 테스트 모드를 사용하여 측정 된 케이블 길이 또는 케이블 오픈 서킷 결함 거리를 보여줍니다. 낮은 전압 펄스 방법을 사용하면,고전압 펄스 발전기를 연결할 필요가 없습니다다른 시험 방법은 고전압 펄스 생성기와 함께 사용되어야 합니다.

                             새 버전 새 버전

XHHV535-2L 고전압 펄스 발전기는 주로 케이블 결함 테스트 중 충전 방출에 사용됩니다. 다른 전기 장비의 DC 저항 전압 테스트에도 사용할 수 있습니다.이 장치는 DC 고전압 소스를 통합, 에너지 저장 콘덴서, 배열 공 틈, 등이 이 장치는 완전히 전통적인 수백 킬로그램의 테스트 트랜스포머를 대체작동 상자 및 펄스 에너지 저장 콘덴시터 (일반적으로 5kVA 트랜스포머 세트는 60 킬로그램 이상), 제어 박스는 30kg 이상이고, 펄스 에너지 저장 콘덴시터는 20kg 이상입니다.높은 안정성 특수 고전압 전자 부품 및 고주파 고전압 기술이 기계의 구조는 간단하고 무게는 가볍습니다.이 펄스 생성기는 인간화 된 설계와 작동 모드를 채택합니다., 안전하고 신뢰할 수 있습니다. 실제로 충돌에 의해 손상되지 않는 효과를 달성하고, 또한 정상적으로 작동 할 수 있는 고전압의 단축.현재 가장 가볍고 사용자 친화적인 휴대용 DC 충격 고전압 장비입니다전력 케이블 결함 검출에 이상적인 제품입니다.

제품 특징

★ 과전류, 과전압, 과열 자동 보호 기능

★ DC 저항 전압, 충격 방출 기능과 함께

★ 고전압 펄스 출력은 균일하고 제어 가능합니다.

★ 초단회로 보호 기능, 고전압 출력을 직접 지상으로 단회로 만들 수 있습니다.

★ 그것은 직관적이고 명확한 전류와 전압 표시를 위해 이중 2.5 레벨 포인터 미터를 가지고 있습니다. 그리고 고장점이 완전히 배열되었는지 한눈에 분명합니다.그리고 배출 과정이 실시간으로 반영됩니다.;

★ 고전압 측면 전압 측정

기술 데이터

패널 소개

1안전 지상: 기구 껍질의 바닥은 기구 껍질이 전기화되거나 직원에게 전기 충격을 받지 않도록 안정적으로 지상과 연결되어야 합니다.

2. 고전압 지상: 고전압 꼬리라고도 알려져 있으며, 고전압 누출 및 방출을 방지하기 위해 안정적으로 지상되어야합니다. 나쁜 접촉은 전압을 증가시키는 데 실패를 일으킬 수 있습니다.기기의 내부 구성 요소의 고전압 고장, 그리고 기기 내부에서 누출이나 배기가 발생하여 발생하는 안전 사고.

3샘플링 토지: 펄스 에너지 저장 콘덴시터의 부정적인 단말은 높은 전압을 가지고 있으며 안정적으로 토지되어야합니다.그것은 케이블 결함 검사기의 고전압 플래시 오버 상태에서 파동 형태가 샘플링 될 때 샘플링에 사용됩니다.(고전압 플래시오버 샘플링이 없으면 여전히 신뢰할 수 있는 지착이 필요합니다.)

4. 방출 버튼: 이 버튼을 누르면 공 틈과 접촉하고 수동으로 방출합니다. (각 키 누르는 기간은 1 초를 초과 할 수 없습니다.)

5. 고전압 시작 버튼: 시작 버튼 빛이 켜지면 전압 출력이 0 위치에 있음을 의미합니다. 빛이 켜지면 시작 버튼이 유효합니다.전원 스위치를 켜면 시작 버튼 빛이 켜지지 않는 경우전압 조절 단추가 켜질 때까지 시계 반대 방향으로 돌립니다. 버튼 빛이 켜지면 이 버튼을 누르면 장치를 시작하여 높은 전압 출력을 생성합니다.

6고전압 정지 버튼: 테스트가 완료되거나 이상 현상이 발생하면 이 버튼을 누르면 고전압 출력을 차단합니다.그리고 내부 방출 공은 작동을 중지스톱 키가 켜지면 고전압 출력이 있고 꺼지면 고전압 출력이 없다는 뜻입니다.

7과류 보호 스위치: 누르면 과류 보호 기능이 시작되었다는 것을 의미합니다.도구가 초전류 보호 기능을 작동시켰다는 것을 의미합니다..

8전압 조절: 장치를 켜면 먼저 단추를 돌려야 합니다.끝까지 시계 방향으로, 시작 버튼을 누르고, 그 다음 작은에서 큰 출력 고전압을 증가하기 위해 시계 방향으로 조정,그리고 큰에서 작은 출력 고전압을 줄이기 위해 시계 반대 방향으로 조정.

9전원 스위치: "I gear"는 AC 220V 전원 공급 스위치를 켜고, "0 gear"는 시스템 전원을 끄습니다.

10피지 홀터: AC 220V 전원 공급 시스템의 피지 설치된 장소.

11전원 소켓: 기기의 작동 전원 공급 장치, AC 220V 연결 포트.

12시간 설정: 방출 시간 간격을 설정합니다.

13Ammeter: 높은 전압 측면의 전류 표시.

14전압계: 고전압 출력 전압을 나타내는 kV 미터.

15고전압 출력 (EMP): 충격을 할 때 고전압 출력 라인을 연결하십시오.

16. 고전압 출력 (DC): DC가 전압을 견딜 때, 고전압 출력 라인을 연결하십시오.

포장 목록

적용- 지하 케이블 결함 위치
