BNR 잡음 감소 기능을 갖춘 견고한 케이블 오류 핀 포인터 | XHDD503C+
제품개요

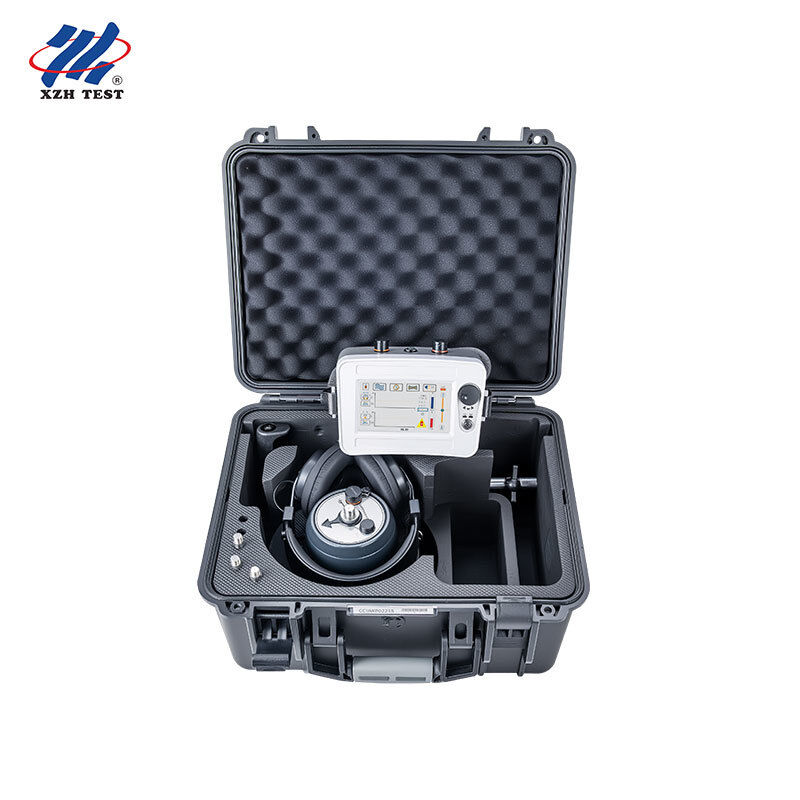

XHDD503C+는 까다로운 전천후 현장 작업을 위해 설계된 전문가급 음향-자기 케이블 오류 핀포인터입니다. XHDD503C+ 플랫폼을 기반으로 구축된 Pro 변형은 광산 현장, 해양 플랫폼 및 극한 기후 지역을 포함한 열악한 실외 환경을 위한 뛰어난 소음 내성, 확장된 배터리 내구성 및 견고한 구조를 강조합니다.
음소거 소음 억제, 5차 중첩 필터링 및 선택 가능한 4가지 필터 모드를 갖춘 고급 BNR 배경 소음 감소 기능을 갖춘 XHDD503C+는 주변 전기 소음, 교통 진동 및 산업 기계가 일반적으로 측정 정확도를 저하시키는 높은 간섭 환경에서 탁월한 성능을 발휘합니다. 다층 물리적 격리 센서를 갖춘 완전 디지털 프로브는 습하고 먼지가 많으며 습도가 높은 조건에서 일관된 IP65 등급 성능을 보장합니다.
DL/T 849.2-2019 및 GB/T 18268.1을 준수하는 XHDD503C+는 최소한의 가동 중지 시간으로 신뢰할 수 있는 정확한 정확도를 요구하는 유틸리티 유지 관리 직원, 광산 전기 기술자, 철도 신호 팀 및 산업 현장 서비스 엔지니어가 선호하는 선택입니다.
주요 특징
- 간섭이 심한 환경을 위한 음소거 소음 억제 기능을 갖춘 고급 BNR 배경 소음 감소
- 자동 시차 계산을 통한 음향-자기 동기 포지셔닝
- 햇빛에서도 읽을 수 있는 1.5인치 터치스크린 LCD(480x850, 350니트)
- 구성 가능한 4가지 필터 모드: 풀 패스(Full Pass), 밴드 패스(Band Pass), 로우 패스(Low Pass), 하이 패스(High Pass)
- 전기적으로 잡음이 심한 현장에서 최대 신호 선명도를 위한 5차 중첩 필터링
- 음향 및 자기 채널에 대한 자동 및 수동 게인/트리거 제어
- 경로 이탈 표시 및 장애 지점 접근 경고 시스템
- IP65 다층 절연 기능을 갖춘 완전 디지털, 고감도, 잡음 방지 프로브
- 고속 충전 기능으로 배터리 수명 연장
- 광산, 해양 및 극한 기후 배치를 위한 견고한 케이스
기술 사양
| 포지셔닝 방법 |
디지털 신호 처리를 통한 음향-자기 동기화 |
| 탐지 정확도 |
포지셔닝: ≤ 0.1m; 경로: 0.5m 이하 |
| 감지 범위 |
0.00 - 99.99ms |
| 소음 감소 |
BNR 배경 소음 감소 + 음소거 소음 억제 |
| 필터 모드 |
풀 패스(100Hz-1600Hz), 밴드 패스(200Hz-600Hz), 로우 패스(100Hz-300Hz), 하이 패스(160Hz-1600Hz) |
| 필터링 방법 |
5차 중첩 필터 |
| 채널 게인 |
8단계(소리 및 자기); 트리거 임계값 0-99 레벨 |
| 사운드 출력 |
16레벨 게인(0-112dB), 350Ω 임피던스 |
| 표시하다 |
1.5인치 터치스크린 LCD, 480x850, 350니트 |
| 방수 등급 |
IP65(다층 물리적 절연 센서) |
| 전원공급장치 |
3.7V 3200mAh 18650 배터리 x4 |
| 대기 시간 |
> 8시간(현장 준비) |
| 작동 온도 |
-25°C ~ 65°C; 상대습도 ≤ 90% |
| 케이스 크기 |
428L x 350W x 230Hmm |
| 총 중량 |
7.5kg |
| 본체 |
190L x 75W x 135Hmm, 0.82kg |
| 조사 |
200 직경 x 130Hmm, 2.2kg |
| 규정 준수 |
DL/T 849.2-2019 / GB/T 18268.1 |
자주 묻는 질문
Q1: 전문적인 현장 작업에 BNR 소음 감소가 필수적인 이유는 무엇입니까?
BNR(Background Noise Reduction)은 주변 전력선에서 발생하는 교통 소음, 산업 기계 진동, 바람 소음, 전기적 웅웅거림과 같은 지속적인 주변 간섭을 적극적으로 필터링합니다. 음소거 소음 억제 기능이 결합되어 XHDD503C+는 표준 핀 포인터가 유용한 판독값을 생성하지 못하는 환경에서도 결함 방전의 뚜렷한 "팝"을 분리할 수 있습니다.
Q2: XHDD503C+는 채굴 환경에서 안정적으로 작동할 수 있습니까?
예. XHDD503C+는 광산 애플리케이션을 위해 특별히 견고하게 설계되었습니다. IP65 등급 인클로저는 석탄 먼지, 광물 슬러리 및 물 분무로부터 보호합니다. 강화된 프로브 케이블과 충격 방지 메인 유닛 하우징은 노천 채굴 및 지하 채굴 작업에서 흔히 발생하는 진동과 기계적 응력을 견딥니다. -25°C ~ 65°C의 작동 온도 범위는 대부분의 광산 기후 조건을 포괄합니다.
Q3: XHDD503C+는 해양 및 해상 케이블 테스트에 적합합니까?
다층 물리적 격리 센서와 IP65 방수 등급 덕분에 XHDD503C+는 해양 플랫폼, 풍력 발전소 해저 케이블 랜딩 포인트 및 항만 케이블 테스트에 적합합니다. BNR 기술은 파도 작용, 발전기 소음 및 금속 구조 진동이 지속적인 배경 간섭을 생성하는 환경에서 특히 유용합니다.
Q4: 5차 중첩 필터링은 표준 필터링과 어떻게 다릅니까?
5차 중첩 필터링은 음향 신호에 5개의 계단식 필터링 단계를 적용하여 단순한 1차 또는 2차 필터보다 훨씬 가파른 롤오프를 제공합니다. 이는 목표 방전음과 배경 소음 사이의 분리가 더 명확해짐을 의미하며, 결과적으로 전기적으로 잡음이 많은 산업 환경에서 더 깨끗한 시간차 측정과 더 신뢰할 수 있는 오류 거리 계산이 가능해집니다.
Q5: 최소 주문 수량과 배송 시간은 어떻게 되나요?
최소 주문 수량은 1개이며 영업일 기준 5~8일이 소요됩니다. 각 장치는 나무 케이스에 안전하게 포장되어 있습니다. 대량 주문은 우선 생산 일정 조정 및 가격 할인 혜택을 받을 수 있습니다. 프로젝트 요구 사항에 따른 맞춤형 견적을 받으려면 XZH TEST 영업팀에 문의하세요.
Q6: 결함 지점 접근 경고 시스템은 어떻게 작동합니까?
작업자가 케이블 경로를 따라 프로브를 움직일 때 장비는 음향-자기 시간 차이 값을 지속적으로 모니터링합니다. 4개의 연속 데이터 세트가 30ms 미만으로 등록되면 디스플레이는 프로브가 오류 지점에 접근하고 있음을 나타냅니다. 경로 편차 표시기는 또한 프로브가 케이블 중심선의 왼쪽에 있는지 오른쪽에 있는지를 보여줌으로써 정확한 정렬을 안내합니다.
Q7: 장비가 테스트 데이터를 저장하고 내보낼 수 있습니까?
XHDD503C+는 실시간 비교를 위해 터치스크린에 직접 4개의 최신 음향-자기 시차 측정 세트를 표시합니다. 확장된 데이터 로깅 및 보고서 생성이 필요한 경우 XHDD503C 시리즈와 호환되는 사용 가능한 데이터 관리 액세서리 및 소프트웨어 옵션에 대해 XZH TEST에 문의하세요.
Q8: 어떤 교육이나 기술 지원이 제공됩니까?
단계별 작동 절차가 포함된 포괄적인 영어 사용자 설명서가 포함되어 있습니다. 문제 해결 및 운영 안내를 위해 이메일 및 화상 통화를 통한 원격 기술 지원이 제공됩니다. 현장 시운전, 강의실 교육, 현장 시연 프로그램은 대량 주문 또는 장기 파트너십 계약을 위해 마련될 수 있습니다.
Q9: 기기는 극도의 추위나 더위 속에서 어떻게 작동합니까?
XHDD503C+는 -25°C ~ 65°C, 상대 습도 최대 90%에서 연속 작동이 가능합니다. 리튬 배터리 팩은 이 범위 전체에서 안정적인 방전 특성을 유지합니다. -25°C 미만에서 작동하는 경우, 터치스크린 반응성과 배터리 효율성을 최적화하기 위해 배포 전 난방이 되는 차량 실내에서 잠시 예열하는 것이 좋습니다.
Q10: XHDD503C+와 XHDD503C+의 차이점은 무엇입니까?
XHDD503C+는 향상된 BNR 소음 감소, 음소거 소음 억제, 극한 환경을 위한 견고한 케이스 및 결함 지점 접근 경고 시스템을 갖춘 표준 XHDD503C+를 기반으로 구축되었습니다. 두 모델 모두 동일한 핵심 음향-자기 동기화 기술, 0.1m 정확도, IP65 등급, 필터 모드 및 디스플레이 사양을 공유합니다. 광산, 해양 및 간섭이 심한 산업 현장에서는 Pro를 선택하십시오. 일반 유틸리티 및 계약자 애플리케이션에 대한 표준을 선택하십시오.
