| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHHV535-4TSB+XHDD503E |

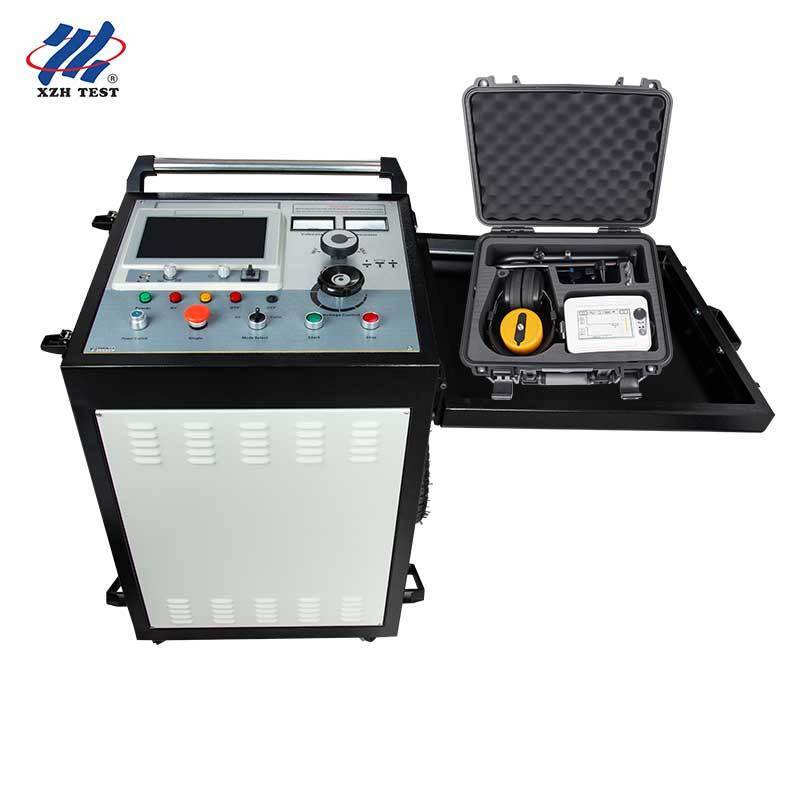

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kV이 시스템은 400MHz TDR 케이블 결함 사전 탐지기와 첨단 음자기 동기화 지표와 2048J 고전압 펄스 생성기를 조율된 필드 플랫폼으로 결합합니다.유틸리티 유지보수 승무원용으로 설계, 전기 계약자, 산업 서비스 팀,전체 고장 위치 작업 프로세스를 포함합니다. 단열 테스트와 사전 위치, 정확한 탐지, 수리 후 검증까지사전 위치 해상도 0.07m, 120km 이상의 케이블 길이를 가로질러 최종 위치 정밀도 ≤0.1m.
시스템 구성| 제품 이름 | 모델 | Qty | 핵심 능력 |
|---|---|---|---|
| 케이블 고장 사전 위치 | XHHV535-4TSB 내장 | 1 | 400MHz TDR + 터치 스크린 컨트롤러, ≥120km 범위, 내장 10.4Ah 리타이온 배터리 |
| 고전압 펄스 발전기 | XHHV535-4TSB | 1 | 0·32 kV 3단속, 2048 J 전압, 자동/수동 전압, ≤120 kg |
| 케이블 고장 지표 | XHDD503E | 1 | 음향-마그네틱 동기화, 정확도 ≤0.1m, 16단계 증강, IP 등급 |
| 매개 변수 | 사양 |
|---|---|
| 시스템 모델 | XHHV535-4TSB + XHDD503E |
| TDR 샘플링 주파수 | 1MHz 400MHz |
| 위치 이전 범위 | ≥ 120km |
| 위치 이전 결의 | 0.07m (맹구역 ≤10m) |
| 측정 오류 | ≤±(0.5%×L+1m) |
| 정확성 을 파악 하는 것 | ≤0.1m |
| 전압 | 0·8 kV / 0·16 kV / 0·32 kV (3개 기어) |
| 방출 에너지 | 2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV) |
| 목표 케이블 전압 | 35kV 이하의 전력 케이블 |
| 브랜드 | XZH 테스트 |
| 원산지 | 중국 |
| 인증 | CE, ISO |
XHHV535-4TSB 시스템은 35 kV 이하의 전력 케이블에 설계되었습니다. XLPE, PILC 및 EPR를 포함한 모든 일반적인 단열 유형을 처리합니다.3 기어 급류 전압 (8/16/32 kV) 은 운영자가 케이블의 전압 클래스와 충동 에너지를 일치하도록 허용합니다, 최대 출력 35 kV 전송 공급 장치 ∙ 안정적인 고장 조건화를 보장하면서 단열 스트레스를 방지합니다.
XHDD503E는 음자기 동기화를 사용 합니다.음향 (진동/음향) 및 전자기파는 다른 속도로 밖으로 퍼집니다.지표기의 지상 센서는 두 신호를 동시에 캡처합니다. 호스트는 시간 차이 데이터를 처리하고 4 개의 실시간 판독을 표시합니다.작업자가 고장의 바로 위에 접근 할 때, 시간 차이는 0에 가까워집니다. 16 레벨의 증강 (0 ∼ 112 dB) 및 4 개의 선택 가능한 필터 모드와 결합하여이 방법은 소음 환경에서도 ≤0.1m 정확도를 달성합니다.
예. XHHV535-4TSB 통합 단위는 컴팩트한 형태 인자 ≤120 kg의 무게를 가집니다. 이동 현장 승무원용 가벼운 트럭 또는 밴으로 운송 할 수 있습니다. 사전 위치 측정기는 내장 10에서 작동합니다.4Ah 리?? 배터리 (운동시간 5시간), 그래서 케이블 테스트는 출입 즉시 시작 할 수 있습니다. 전력 공급 장치가 필요하지 않습니다. XHDD503E 핀포이터는 4 × 18650 리?? 배터리 (> 8 시간 대기 상태) 와 함께 7 kg 밖에 무게가 없습니다.확장된 지상 조사 작업이 가능하도록전체 시스템은 작은 승무원이 몇 분 안에 설치하고 작동 할 수 있습니다.
XZH TEST는 모든 시스템과 함께 포괄적인 영어 사용자 설명서를 제공합니다. 요청에 따라 현장 시공 및 운영자 교육이 마련 될 수 있습니다. 이메일로 원격 기술 지원,비디오 통화, 그리고 전화가 포함되어 있습니다. 우리의 엔지니어링 팀은 응용 프로그램 특정 지침, 파동 형태 해석, 및 문제 해결에 도움을 제공하여 투자 수익을 극대화 할 수 있습니다.
표준 배송 시간은 주문 확인 후 5~8 일입니다.각 시스템 구성 요소는 안전한 국제 운송을 위해 내부 거품 완충으로 강화 수출 등급의 나무 케이스에 포장됩니다.최소 주문 양은 T/T 지불 조건으로 1 세트입니다. 연간 공급 용량은 2,000 세트이며 개별 구매 및 대규모 조달 프로그램에 동일하게 사용할 수 있습니다.
| 항목 | 세부 사항 |
|---|---|
| 포장 | 장착된 목재 케이스, 내부 폼 덤프 |
| 배달 시간 | 5~8일 |
| 공급 능력 | 2연간 1000세트 |
| 최소 주문량 | 1 세트 |
| 지불 조건 | T/T |
