| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | 502A2+503C+507C+535-2L |

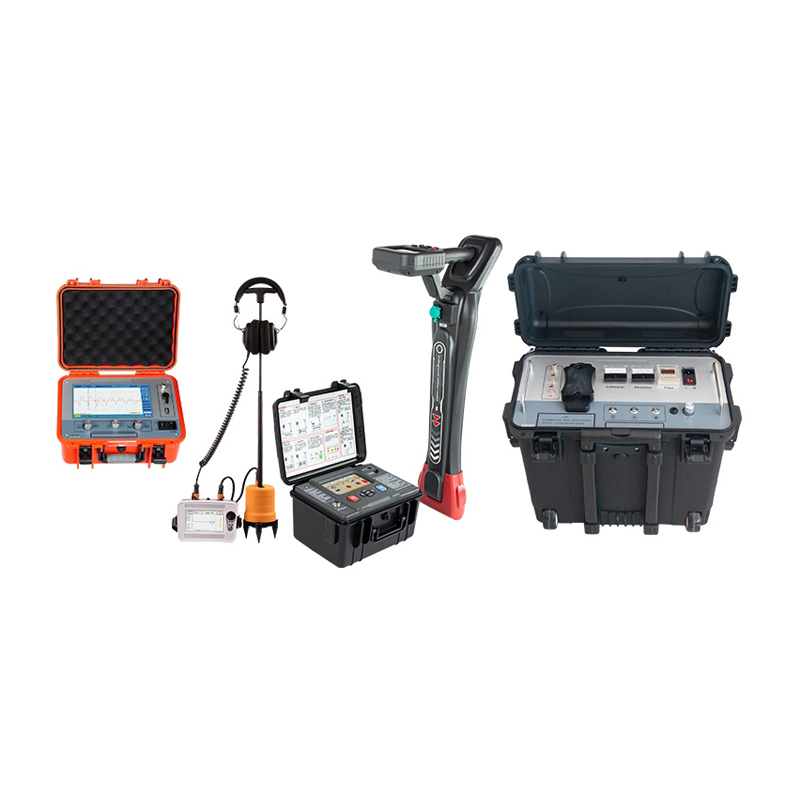

휴대용 케이블 고장 위치 시스템
502A2+503C+507C+535-2L
시스템 기능
1. DC 또는 고전압 펄스를 사용하여 케이블 고장 지점을 섬락 및 방전시킵니다.
2. 진행파 반사 원리를 사용하여 모든 유형의 케이블 주 절연 고장을 대략적으로 측정합니다.
3. 음향-자기 동기화 방식을 사용하여 모든 유형의 케이블 주 절연 고장을 정밀하게 측정합니다.
I, 고전압 서지 발생기 XHHV535-2L
| 출력 모드 | EMP(임펄스), DC(내전압) |
| 출력 전압 | 0-32kV |
| 내장 커패시터 | 2μF |
| 방전 에너지 | 최대 1024J |
| 충격 전력 | 최대 250W |
| 임펄스 속도 | 약 6 초 동안 자동 충격 |
| 서지 전압 레벨 스위치 | 수동 |
| 전압 조정 유형 | 연속 |
| 표시 | 고전압 측 전압 측정, 출력 전압 표시 및 실시간 전류 |
| 작동 모드 스위치 | 수동 |
| DC 모드에서 최소 출력 전류 | 7.5mA at 32kV |
| 안전 보호 | 제로 시작 보호 기능으로 안전하고 신뢰할 수 있습니다. |
| 방전 | 독특한 고전압 측정 설계, 정지 상태에서 장치의 내부 커패시턴스를 자동으로 방전합니다. |
| 작동 시간 | AC 220V±15% , 50Hz±1Hz(60Hz)DC 내전압 테스트 |
| 출력 전압 조정 가능 및 표시 범위 0-3 | 2kV, 출력 전류 표시 범위 0-20A안전 |
| 과 | -전압, 과전류, 과열 보호.작동 후 자동 방전 보호 등급 |
| IP54 이상 | 총 중량 |
| 30 | kg 이하II, TDR 케이블 고장 위치 탐지기 XHGG502A2고정점 모드 |
표준 모드, 향상된 모드, 노이즈 감소 모드, 사용자 지정 모드(ms, 파형)
| 고정점 방법 | 지능형 시간차 방법, 전자기 검사 방법, 음향 측정 방법 |
| 위치 | 정확도 |
| 고정점: 0.1m, 경로: 0.1m 디스플레이 | TFT 초고휘도 5인치, 800×480 트루 컬러 |
| 언어 | 그래픽 언어가 더 직관적입니다. |
| 게인 | 120dB, 완전 자동 조정, 수동으로도 조정 가능 |
| 주파수 범위 | 100~1600Hz |
| 동적 범위 | 0~112dB(16 |
| 기어 | )동기 트리거음향 완전 자동 동기 트리거; 자기장 완전 자동 동기 트리거 |
| 감지 범위 | 0.00~99.99ms, 75mV~75V |
| 프로브 | 자동 음소거, 완전 디지털 금속 지능형 프로브 |
| 헤드폰 | 600Ω 군용 등급 강력한 노이즈 감소 및 간섭 방지 기술 |
| 작동 전원 | 4*18650 표준 리튬 배터리 |
| 작동 시간 | 8시간 이상 |
| 주위 온도 | -25~65ºC; 상대 습도: ≤90% |
| 무게 | 호스트 0.6kg; 센서 1.4kg |
| 방수 등급 | IP65 |
| IV, 케이블 경로 종합 테스터 XHGX507C | 수신기 |
기능
| 파이프라인 감지(케이블 위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A-프레임 고장 찾기(선택적 기능) | |
| 전원 | 8.4V 대용량 충전식 리튬 배터리 |
| 입력 방법 | 내장 수신 코일, 유연한 캘리퍼, A-프레임(선택적 기능) |
