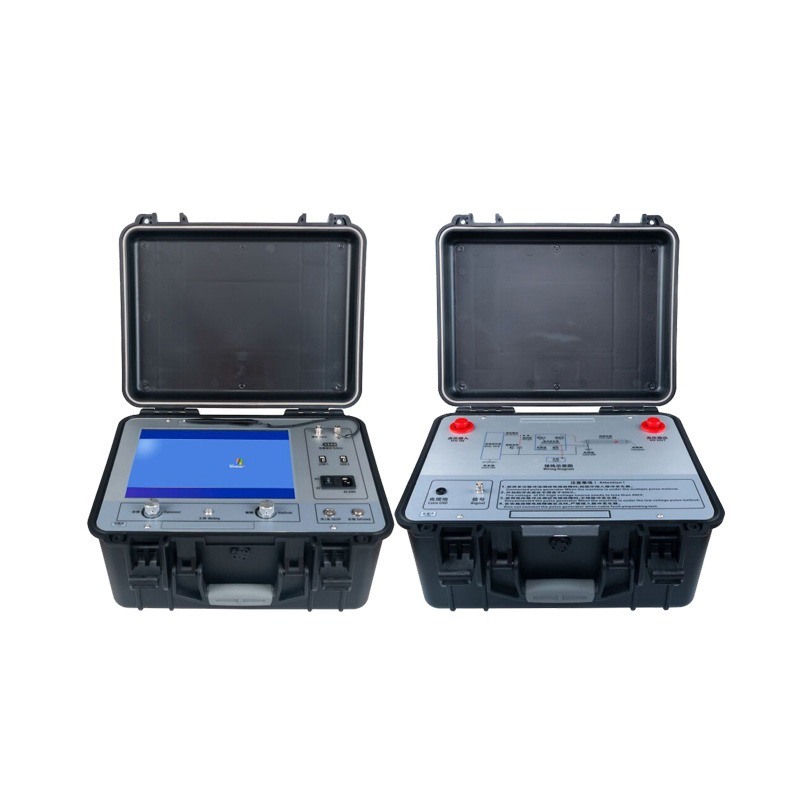

소음 자기 동기화 기능이 있는 휴대용 지하 케이블 결함 탐지기

XHDD503+XHGG502

소개
케이블 결함 위치 계측기는 음향 및 자기 동기화 방법을 사용하여 전원 케이블 결함 지점을 결정합니다. 전자 섬락은 충격 방전 발생기에 의해 생성되고 해당 프로브에 의해 포착 및 증폭되며 결함 지점의 정확한 위치는 청각 및 시각적 판단에 의해 결정됩니다. 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치 결정을 완료하고 음향 및 자기 시간차를 수집하는 장치입니다. 포지셔닝 기술, 경로 지원 테스트 및 기타 기술을 통합하여 여러 테스트 모드와 풍부하고 다양한 프롬프트 정보를 제공하여 케이블 오류 위치를 효율적이고 정확하게 완료합니다.

1.기술적 지표

조작 패널 소개

1 조정: 조정 버튼을 눌러 조정 인터페이스로 들어가고 조정 버튼을 돌려 조정 매개변수를 설정합니다.

2 전원 공급 장치: 시스템의 전원 공급 장치를 켜고 끕니다. 시스템을 켤 때 긴 "삐" 소리가 들릴 때까지 전원 버튼을 3~4초 동안 누른 다음 버튼을 들어 올려야 합니다. 끌 때 전원 버튼을 3~4초 동안 누르고 있어야 합니다.

3 디스플레이: 5인치 터치 디스플레이.

1 센서: 프로브 센서 연결 포트;

2 충전: 충전기 연결 포트;

3 전용 헤드폰 잭.

포장 목록

장면을 그려보세요

전압 레벨이 35KV 이하인 전원 케이블의 주요 절연 불량을 정확하고 신속하게 감지합니다. 케이블 길이를 교정하십시오. 케이블 결함 거리를 대략적으로 테스트합니다.

*저전압 펄스 반사 방법(TDR)을 기반으로 하는 반사계 XHGG502를 사용하여 케이블 결함을 사전에 찾아냅니다.

고전압 플래시오버 방식(예: ICE, DECAY), 아크 반사 펄스 반사 방식(ARC 싱글샷 및 ARC 멀티샷) 케이블 결함 사전 위치 파악: 저전압 임펄스 반사 방식(TDR) 및 고전압 감쇠(플래시오버) 방식(DECAY), 아크 반사 방식(싱글샷/멀티샷)을 기반으로 하는 반사계 XHGG502를 사용합니다.

XHGG502에는 저전압 펄스, 고전압 플래시오버, ARC 멀티샷의 세 가지 테스트 모드가 있습니다.

아래 그림은 XHGG502의 ARC 멀티샷 테스트 모드를 사용하여 측정한 케이블 고장 거리를 보여줍니다.

아래 그림은 XHGG502의 고전압 플래시오버 테스트 모드를 사용하여 측정된 케이블 결함 거리를 보여줍니다.

아래 그림은 XHGG502의 저전압 펄스 테스트 모드를 사용하여 측정한 케이블 길이 또는 케이블 개방 회로 결함 거리를 보여줍니다. 저전압 펄스 방식을 사용하는 경우 고전압 펄스 발생기를 연결할 필요가 없습니다. 다른 테스트 방법은 고전압 펄스 발생기와 함께 사용해야 합니다.

                             새 버전 새 버전

XHHV535-2L 고전압 펄스 발생기는 주로 케이블 결함 테스트 중 충격 방전에 사용되며 다른 전기 장비의 DC 내전압 테스트에도 사용할 수 있습니다. 이 장치는 DC 고전압 소스, 에너지 저장 커패시터, 방전 볼 갭 등을 통합합니다. 이 장치는 기존 수백 킬로그램의 테스트 변압기, 작동 상자 및 펄스 에너지 저장 커패시터를 완전히 대체합니다(일반적으로 5kVA 변압기 세트는 60kg 이상, 제어 상자는 30kg 이상, 펄스 에너지 저장 커패시터는 20kg 이상). 전원 공급 장치는 고정밀, 안정성이 높은 특수 고전압 전자 부품과 고주파 고전압 기술을 채택하여 전체 기계의 구조가 단순하고 무게가 초경량입니다. 변압기와 조작 상자를 사용하여 DC 고전압을 생성하는 사람들의 습관을 유지하기 위해 이 펄스 발생기는 안전하고 신뢰할 수 있는 인간화 설계 및 작동 모드를 채택합니다. 실제로 충격으로 인해 손상되지 않는 효과를 얻을 수 있으며 고전압 대지 단락도 정상적으로 작동할 수 있습니다. 현재 가장 가볍고 사용자 친화적인 휴대용 DC 충격 고전압 장비입니다. 전원 케이블 결함 감지에 이상적인 제품입니다.

제품 특징

★ 과전류, 과전압, 과열 자동 보호 기능;

★ DC 내전압, 충격 방전 기능;

★ 고전압 펄스 출력은 균일하고 제어 가능합니다.

★ 고전압 출력을 접지에 직접 단락시킬 수 있는 초단락 보호 기능;

★ 전류 및 전압 표시를 위한 듀얼 2.5레벨 포인터 미터가 있어 직관적이고 명확하며, 결함 지점이 완전히 방전되었는지 여부가 한눈에 명확하고 방전 과정이 실시간으로 반영됩니다.

★ 고전압측 전압 측정

기술 데이터

패널소개

1. 안전 접지: 장비 쉘의 접지는 장비 쉘에 전기가 흐르는 것을 방지하기 위해 접지에 안정적으로 연결되어야 합니다.

2. 고전압 접지: 고전압 테일이라고도 하며 고전압 누출 및 방전을 방지하기 위해 안정적으로 접지해야 합니다. 접촉 불량은 전압 승압 실패, 기기 내부 부품의 고전압 파괴, 기기 내부의 누액이나 방전으로 인한 안전 사고의 원인이 될 수 있습니다.

3. 샘플링 접지: 펄스 에너지 저장 커패시터의 음극 단자는 고전압을 가지며 안정적으로 접지되어야 합니다. 케이블 결함 테스터의 고전압 플래시오버 상태에서 파형을 샘플링할 때 샘플링에 사용됩니다. (고전압 플래시오버 샘플링이 없어도 안정적인 접지가 여전히 필요합니다).

4. 배출 버튼: 이 버튼을 누르면 볼 갭에 접촉하여 수동으로 배출됩니다. (각 키를 누르는 시간은 1초를 초과할 수 없습니다.)

5. 고전압 시작 버튼: 시작 버튼 표시등이 켜지면 전압 출력이 0 위치에 있음을 의미합니다. 표시등이 켜지면 시작 버튼이 유효합니다. 전원 스위치를 켠 후 시작 버튼 표시등이 켜지지 않으면 표시등이 켜질 때까지 전압 조정 손잡이를 시계 반대 방향으로 돌립니다. 버튼 표시등이 켜져 있을 때 이 버튼을 누르면 장치가 시작되고 고전압 출력이 생성됩니다.

6. 고전압 정지 버튼: 테스트가 완료되거나 이상이 발생하면 이 버튼을 눌러 고전압 출력을 차단하고 고전압 표시등이 꺼지며 내부 방전 볼 작동이 중지됩니다. 정지 키가 켜져 있으면 고전압 출력이 있다는 의미이고, 꺼져 있으면 고전압이 출력되지 않는다는 의미입니다.

7. 과전류 보호 스위치: 누르면 과전류 보호 기능이 시작되었음을 의미합니다. 팝업이 나타나면 계측기가 과전류 보호를 트리거했음을 의미합니다.

8. 전압 조정: 장치를 켠 후 먼저 손잡이를 돌려야 합니다.시계 반대 방향으로 끝까지 누르고 시작 버튼을 누른 다음 시계 방향으로 조정하여 출력 고전압을 작은 것에서 큰 것으로 높이고 시계 반대 방향으로 조정하여 출력 고전압을 큰 것에서 작은 것으로 줄입니다.

9. 전원 스위치: "I gear"는 AC 220V 전원 공급 스위치를 켜고 "0 gear"는 시스템 전원을 끕니다.

10. 퓨즈 홀더: AC 220V 전원 공급 시스템의 퓨즈가 설치되는 장소입니다.

11. 전원 소켓: 기기의 작동 전원 공급 장치, AC 220V 연결 포트.

12. 시간 설정: 방전 시간 간격을 설정합니다.

13. 전류계: 고전압 측 전류를 표시합니다.

14. 전압계: kV 미터를 나타내는 고전압 출력 전압.

15. 고전압 출력(EMP): 충격 방전 시 고전압 출력선을 연결합니다.

16. 고전압 출력(DC): DC 내전압일 때 고전압 출력선을 연결합니다.

포장 목록

응용분야 - 지하 케이블 결함 위치
