| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHSC-60Q |
(영어판)

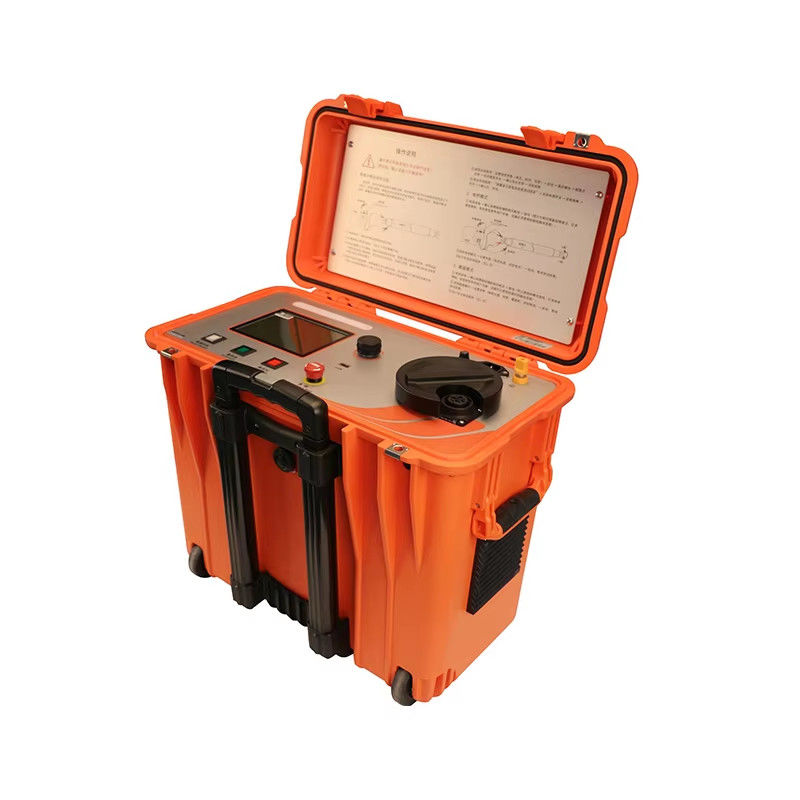

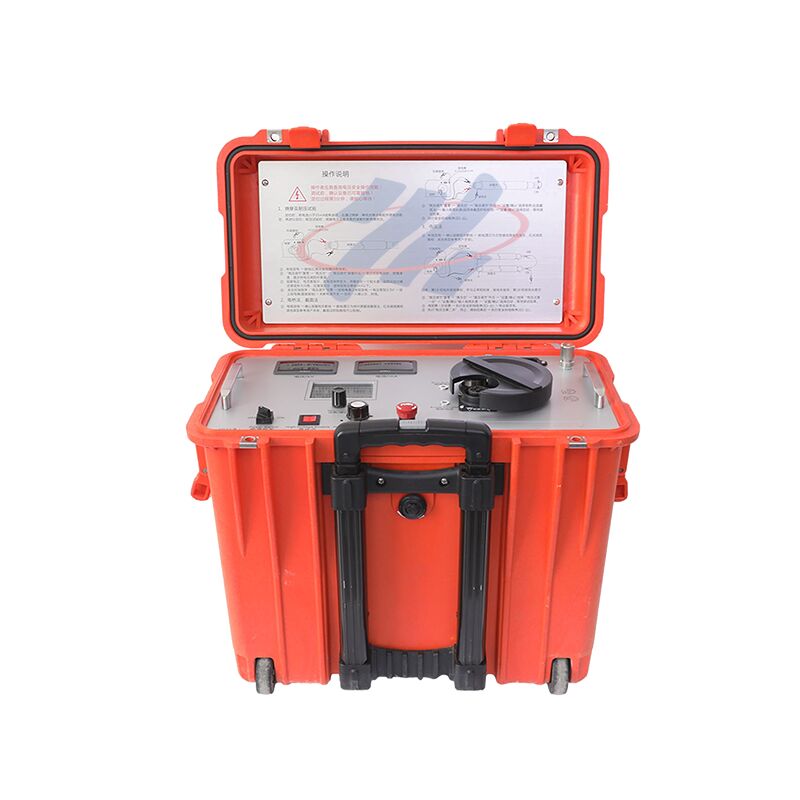

디지털 번트루 브릿지는 번트루와 지능형 브릿지를 통합합니다. 번트루 모드의 정량 전압은 60kV이고 최대 활 전류는 400mA입니다.높은 저항의 결함이 낮은 저항으로 빠르게 소화 될 수 있습니다.디지털 브릿지의 최대 테스트 전류는 750mA입니다. 이는 고장 위치 정확성을 크게 향상시킵니다.
특히 고전압, 큰 구간 및 긴 길이의 복잡한 케이블 시스템의 단열 결함 사전 위치에 적합합니다.예를 들어 GIS 단말기와 교차 연결을 가진 복잡한 고전압 케이블의 단열 결함 위치, 그리고 GIS 스위치와 단축 연결을 제거하지 않고 빠르게 위치를 완료 할 수 있습니다.
기술 매개 변수
| 지능적인 진단 | 출력 전압 | 060kV DC, 음 |
| 최대 출력 전류 | 30mA | |
| 번트루 모드 | 출력 전압 | 060kV DC, 음 |
| 최대 출력 전류 | 400mA | |
| 브릿지 모드 인터페이스 모드 | 출력 전압 | 0~4kV DC, 양극성 |
| 최대 출력 전류 | 750mA | |
| 위치 정확성 | ± 0.1% ·L+1)m | |
| 화면 | 320*240 점 매트릭스 LCD, 햇빛에서 볼 수 있습니다. | |
| 테스트 범위 | 1 50000m | |
| 전원 공급 | 100V-240V,50/60Hz | |
| 힘 | 최대 2kVA | |
| 작업 환경 온도 | -10°C~+55°C | |
| 작업 환경의 습도 | ≤90% | |
| 전체 차원 (길이 x 너비 x 높이) |
30cm × 46cm × 50cm | |
| 무게 | 22kg (동속품 포함되지 않습니다) | |
| 보호등급 | IP54 | |
* 완전 자동 테스트, 한 버튼 작동.
* 케이블 결함 유형을 자동으로 진단하고 다음 작업을 안내합니다.
* 자동으로 배선이 올바르는지 감지하고 또한 보호 단지 감지 기능이 있습니다.
* 자동 데이터 저장 기능, 역사 데이터를 쉽게 볼 수 있습니다.
* 디지털 전원 공급 제어 모드, 출력 전압과 전류가 더 안정적입니다.
* 넓은 범위의 전압 입력 및 시험 제품의 자동 방출.
* 롤러와 함께 롤러 바드 체스를 채택, 가볍고 휴대하기 쉽습니다.
* 파동 반사 방법과 비교하면 브릿지 방법에는 맹점이 없습니다. 이것은 특히 짧은 케이블과 끝 근처의 고장점을 판단하기에 적합합니다.
* 출력 전압이 높고 전류는 크다.특히 긴 길이와 두꺼운 가로 절개로 고전압 복합 케이블 시스템에서 단열 결함을 미리 찾아내는 데 적합합니다..
