| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHBX1501 |

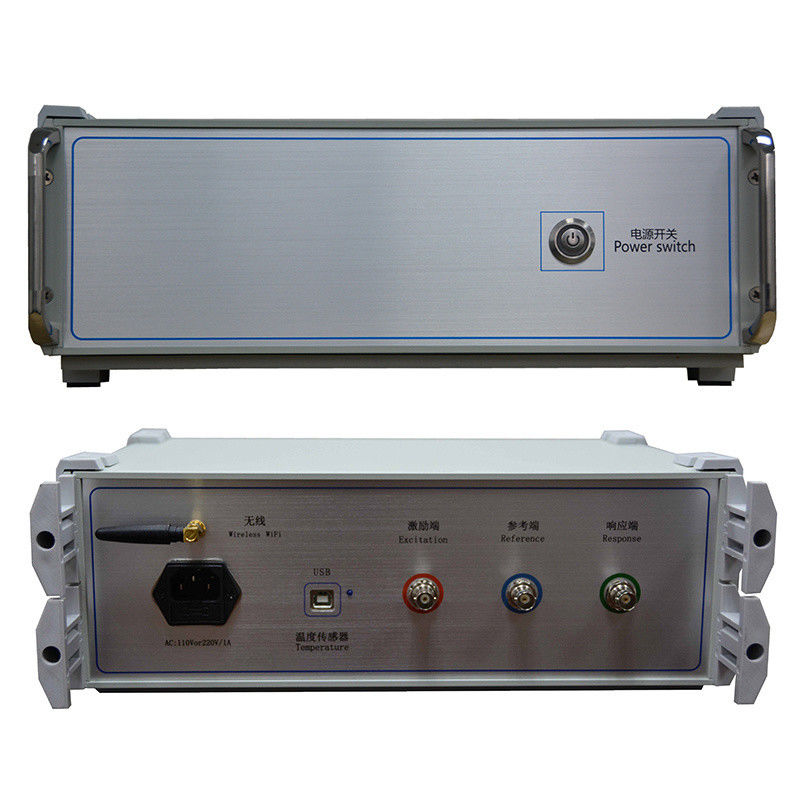

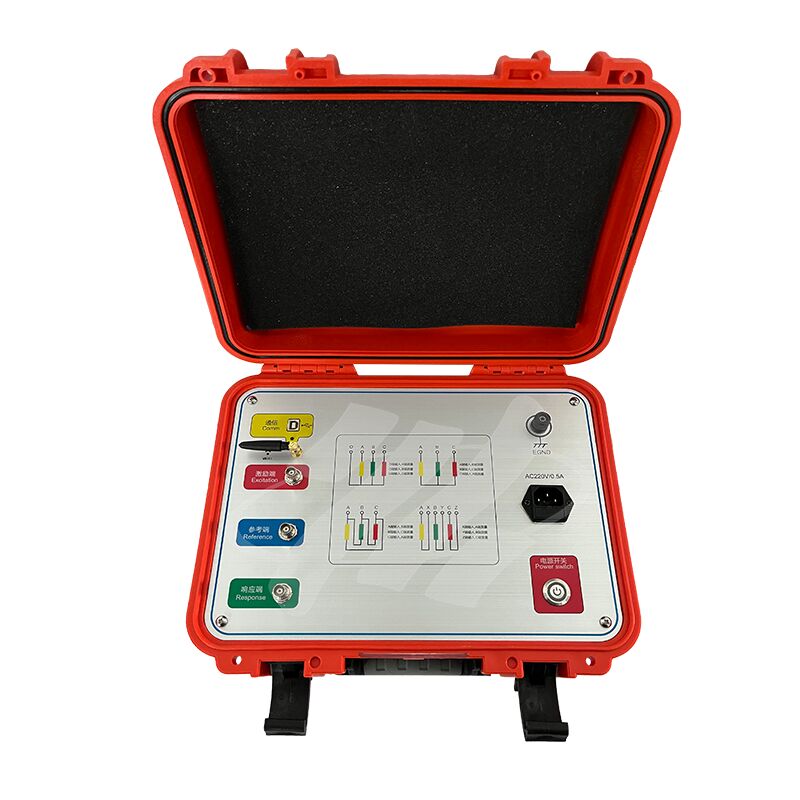

Xzh 테스트 트랜스포머 와이핑 변형 검사용 주파수 반응 분석 방법
트랜스포머 와일딩 변형 테스터에 기반한 트랜스포머 내부 결함에 대한 정확한 진단을 트랜스포머 와일링 내부의 특징적인 매개 변수 측정에 기초,선진국에서 개발하고 개선한 주파수 반응 분석 (FRA) 방법을 사용하여| 진폭 측정 범위 | (-120dB) ~ (+20dB) |
| 진폭 측정 정확도 | 00.1dB |
| 신호 입력 임페던스: | 1MΩ |
| 신호 출력 임페던스 | 50Ω |
| 신호 출력 진폭 | ± 20V |
| 테스트 반복 비율 | 990.9% |
| 측정 기기의 크기 | (LxWxH) 300X340X120 (mm) |
| 악기의 알루미늄 상자 크기 | (LxWxH) 310X400X330 (mm) |
| 전체 무게 | 13kg |
| 작동 온도 | -10°C ~ +40°C |
| 저장 온도 | -20°C ~ +70°C |
| 상대 습도 | < 90%, 응고되지 않는 |
주요 성능 특징
고속, 고도로 통합된 마이크로프로세서를 이용한 획득 및 제어
노트북과 기기 사이에 사용되는 통신 USB 인터페이스.
노트북과 기기 사이의 통신은 무선 블루투스 인터페이스 또는 무선 WIFI 인터페이스를 사용할 수 있습니다 (선택)
무선 WIFI 인터페이스는 태블릿 컴퓨터와 스마트 폰에서 편리하게 사용할 수 있습니다.
하드웨어는 전용 DDS 디지털 초고속 스캔 기술을 채택 (미국), 정확하게 와일링 왜곡, 부풀어, 이동, 기울기,회전 간 단회로 변형 및 단계 간 접촉 단회로.
고속 듀얼 채널 16비트 A/D 샘플링 (현장 테스트에서, 탭 변경자를 이동하고, 파동 곡선은 명백한 변화를 보여줍니다).
신호 출력 진폭은 소프트웨어에 의해 조절되며 최대 진폭 최고 값은 ±10V입니다.
의 컴퓨터는 자동으로 검사 결과를 분석하고 전자 문서를 생성합니다.
이 장비는 두 가지 측정 기능이 있습니다. 선형 주파수 스캔 측정과 세그먼트 주파수 스캔 측정, 중국에서 두 가지 기술 그룹의 측정 방식과 호환됩니다.
진폭-주파수 특성은 진폭-주파수 특성을 검사하는 국가 기술 사양에 부합합니다.X 좌표 (주파수) 는 선형 인덱싱과 로가리듬 인덱싱을 가지고 있습니다., 그래서 당신은 선형 인덱싱과 로가리듬 인덱싱으로 곡선을 인쇄 할 수 있습니다. 사용자는 실제 필요에 따라 둘 중 하나를 선택할 수 있습니다.
자동 테스트 데이터 분석 시스템
