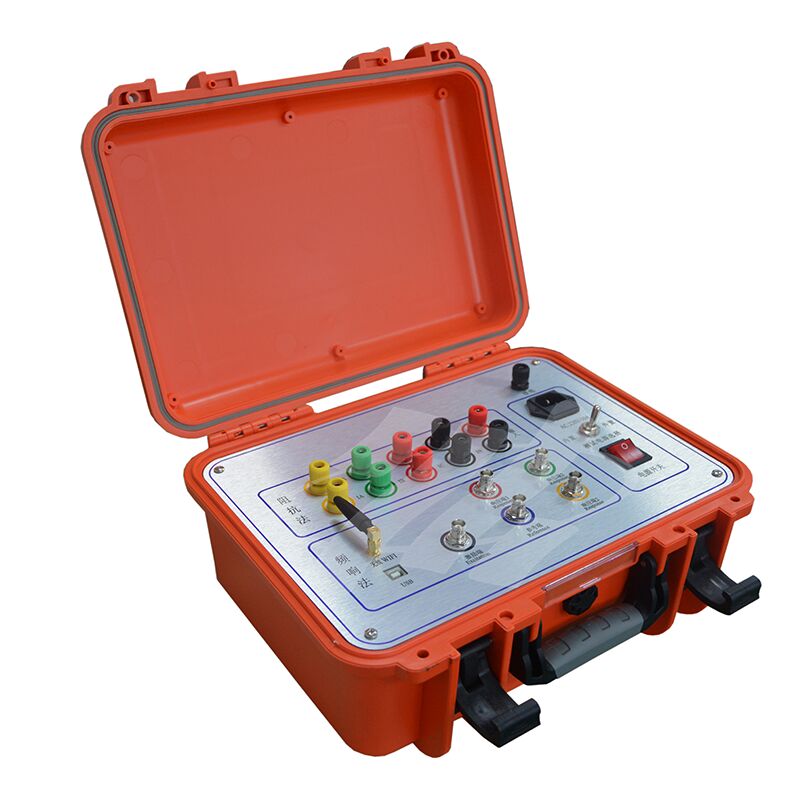

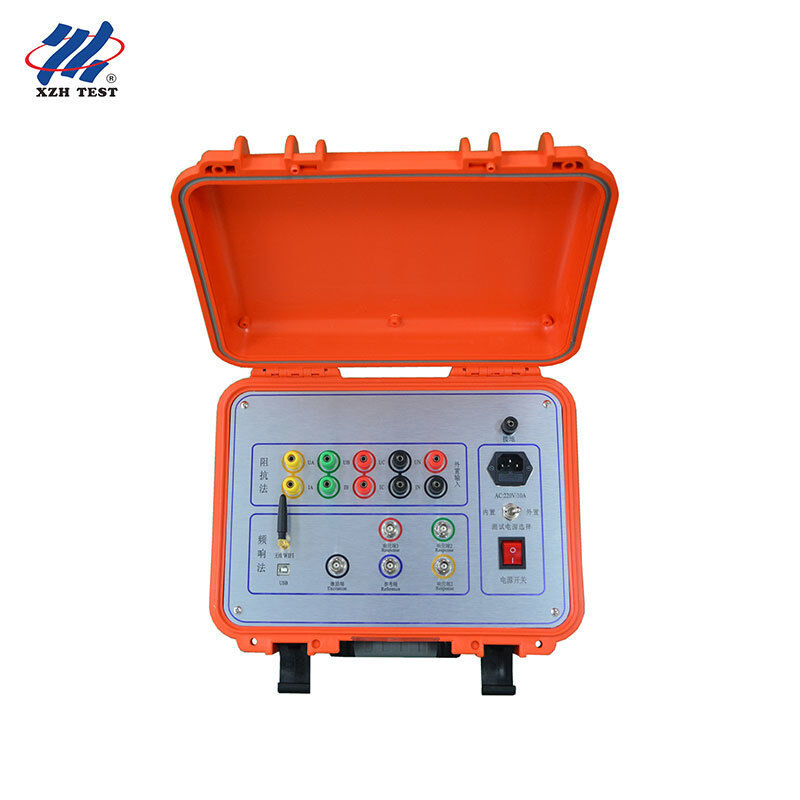

선형 스윕 및 FRA 변압기 테스터

변압기가 설계 및 제조된 후에는 코일과 내부 구조가 고정됩니다. 다중 권선 변압기 코일의 경우, 동일한 전압 등급과 권선 방식은 고정된 매개변수(Ci, Li)로 이어지며, 이는 각 코일의 주파수 영역 특성 응답을 고정합니다. 결과적으로 3상 코일의 주파수 스펙트럼을 효과적으로 비교할 수 있습니다.

권선 간 단락/상간 단락이 발생하거나, 운송 충격으로 코일이 이동하거나, 단락/고장 작동 중 전자력으로 코일이 변형될 때 변압기 권선 분산 매개변수가 변경됩니다. 이러한 변경은 주파수 응답 진폭 변동 및 공진 주파수 편이를 포함한 변압기의 원래 주파수 영역 특성을 방해합니다. 응답 분석을 사용하여 엔지니어링된 당사의 변압기 권선 테스터는 63kV~500kV 전력 변압기에 적용 가능한 내부 변압기 고장을 감지하는 최첨단 비파괴 도구입니다.

이 테스터는 다양한 주파수 범위에서 변압기 권선 매개변수가 어떻게 응답하는지 정량화합니다. 매개변수 변경의 크기, 주파수 응답 변동 진폭/영역 및 추세 패턴을 평가하여 내부 권선 변형의 정도를 평가합니다. 이러한 통찰력을 사용하여 사용자는 변압기가 심각하게 손상되어 오버홀이 필요한지 신속하게 결정할 수 있습니다.

1. 변압기 권선 변형 테스터는 측정 장치와 분석 소프트웨어로 구성됩니다. 측정 장치는 고속 단일 칩 마이크로컴퓨터로 제어되며 신호 생성 및 신호 측정을 포함합니다. 측정 장치는 USB 인터페이스를 통해 태블릿 또는 노트북에 연결됩니다.
2. 테스트 중에는 변압기의 연결 버스바만 제거하면 됩니다. 변압기 커버를 들어 올리거나 분해하지 않고도 모든 테스트를 완료할 수 있습니다.
3. 이 장치는 최대 10MHz의 주파수 스윕 범위를 갖는 다중 선형 주파수 스윕 측정 시스템을 특징으로 합니다. 주파수 스윕 간격은 0.25kHz, 0.5kHz 및 1kHz로 설정할 수 있어 변압기 변형에 대한 보다 상세한 분석을 제공합니다.
4. 이 장치는 자동 범위 조정 및 자동 샘플링 주파수 조정과 같은 기능을 갖추고 있어 지능적이고 사용하기 쉽습니다.
5. 소프트웨어는 Windows 플랫폼을 사용하며 호환됩니다. 사용자에게 더 편리하고 사용자 친화적인 디스플레이 인터페이스를 제공합니다.
6. 여러 개의 히스토리 곡선을 동시에 로드하여 관찰할 수 있는 히스토리 곡선 비교 분석을 제공합니다. 수평 및 수직 분석을 위해 어떤 곡선이든 선택할 수 있습니다. 전문가 지능형 분석 및 진단 시스템을 갖추고 있어 변압기 권선의 상태를 자동으로 진단할 수 있습니다. 6개의 곡선을 동시에 로드하고 각 곡선에 대한 관련 매개변수를 자동으로 계산하며 권선 변형을 자동으로 진단하고 진단 참조 결론을 제공할 수 있습니다.
7. 소프트웨어는 강력한 관리 기능을 갖추고 있으며 현장 사용 요구 사항을 완전히 고려합니다. 변압기 권선 변형 진단에 대한 근거를 제공하기 위해 환경 조건 매개변수를 자동으로 저장합니다. 측정 데이터는 자동으로 저장되며 컬러 인쇄 기능이 있어 사용자가 테스트 보고서를 편리하게 생성할 수 있습니다.
8. 소프트웨어는 사용자 친화적입니다. 대부분의 측정 조건은 선택 가능한 옵션입니다. 상세한 변압기 매개변수는 진단 참조를 위해 저장할 수 있으며 현장에서 입력할 필요가 없습니다. 정보는 나중에 추가하거나 수정할 수 있어 사용이 더 편리합니다.
9. 소프트웨어는 지능적입니다. 입력 및 출력 신호를 연결하고 조건 매개변수를 설정한 후 모든 측정 작업을 완료할 수 있습니다. 측정 중 언제든지 히스토리 파형 곡선을 열어 비교 및 관찰할 수 있으며 언제든지 측정을 중지할 수 있습니다.
10. 각 위상 측정에 필요한 시간은 60초 미만입니다. 고압, 중압, 저압 권선을 갖춘 전력 변압기의 권선 변형 측정에 필요한 총 시간(용량 및 전압 레벨에 관계없이)은 10분을 초과하지 않습니다. 배선 담당자는 측정 결과에 영향을 주지 않고 신호 입력 및 출력 리드를 자유롭게 배치할 수 있습니다. 배선 담당자는 변압기 오일 탱크 위에 머물 수 있어 내려갈 필요가 없어 노동 강도를 줄입니다.
