| 원래 장소: | Xi'an City, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHBX1502 |

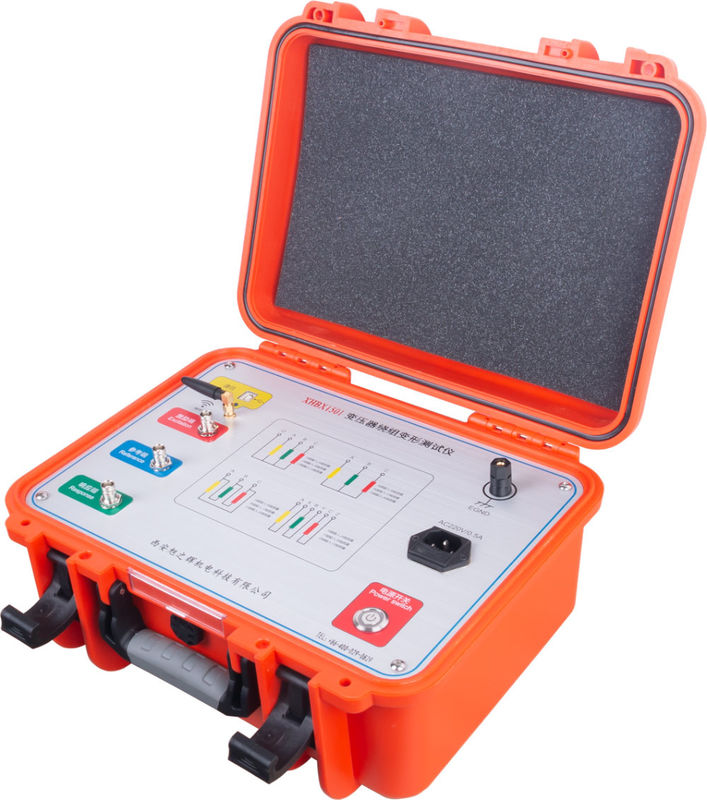

스위프 주파수 반응 분석기 XHBX1501
설명
XHBX1501 트랜스포머 와일링 변형 검사기 (주파수 반응 방법) 는 6KV 이상 전력 트랜스포머 및 기타 특수 용도 트랜스포머를 테스트하는 데 사용됩니다.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004그것은 변압기의 각 와일링의 진폭-주파수 반응 특성을 감지하고 수직 또는 수평으로 검출 결과를 비교하는 것입니다.진폭-주파수 반응 특성의 변화 정도가 변압기 윙에서 발생할 수있는 변형을 결정합니다..
XHBX1501 트랜스포머 와일링 변형 검사기 (주파수 반응 방법) 는 측정 부분과 분석 소프트웨어 부분으로 구성됩니다.측정 부분은 신호 생성 및 신호 측정으로 구성된 블랙 박스입니다.분석 부분은 노트북 컴퓨터로 완료되고 측정 부분은 USB 또는 네트워크를 통해 노트북 컴퓨터에 연결됩니다.
주요 특징
1고속 마이크로프로세서를 사용해서 제어합니다.
2노트북과 기기 사이의 통신 USB 포트.
3무선 블루투스 포트 (선택) 노트북과 기기 사이의 통신을 위해.
4하드웨어 움직임은 DDS 특수 디지털 고속 주파수 sweeping 기술을 채택 (미국), 정확하게 왜곡, 부풀이, 이동, 기울기,회전 간 단회로 변형 및 단계 간 접촉 단회로.
5고속 16비트 A/D 샘플링 (트랩 교환기를 변경하는 현장 테스트, 파형 곡선에는 명확한 변화가 있습니다.)
6. 신호 출력 진폭 소프트웨어 조정, 최대 진폭 피크는 ± 10V입니다.
7컴퓨터는 자동으로 테스트 결과를 분석하고 전자 문서를 생성합니다 (Word)
8도구는 선형 스파이프 주파수 측정과 세분화된 스파이프 주파수 측정 이중 측정 시스템의 기능을 가지고 있습니다.현재 국내 두 가지 기술적인 장르 측정 방식과 호환됩니다..
9진폭-주파수 특성은 진폭-주파수 특성을 검사하는 국가 기술 지표와 일치합니다.압시사 (주파수) 는 선형 인덱싱과 로가리듬 인덱싱의 두 가지 유형을 가지고 있습니다.따라서, 인쇄 곡선은 선형 인덱싱 곡선 또는 로그아리듬 인덱싱 곡선이 될 수 있으며 사용자는 실제 필요에 따라 선택할 수 있습니다.
10- 자동 데이터 분석 시스템
A, B, C 단계 사이의 와일링 유사성의 수평 비교
분석 결과는 다음과 같습니다.
1 일관성은 매우 좋습니다
2 좋은 일관성
3 불균형성
4 일관성이 매우 낮습니다.
길쭉한 비교 A-A, B-B, C-C는 원본 데이터와 같은 단계의 현재 데이터를 사용하여 윙 변형을 비교합니다.
분석 결과는 다음과 같습니다.
1 정상 롤링
2 가벼운 변형
3 중등 변형
4 심한 변형
11. 자동으로 저장 및 인쇄를 위해 워드 전자 문서를 생성 할 수 있습니다.
12이 도구는 전력 표준 DL/T911-2004의 기술적 요구 사항을 완전히 충족합니다. "전력 트랜스포머의 와일딩 변형에 대한 주파수 반응 분석 방법.
저전압크기 - 주파수 곡선
고전압크기 - 주파수 곡선
기술 매개 변수
| 항목 | 매개 변수 |
|
선형 스캔 분포
|
스파이프 테스트 범위: (10Hz) - (10MHz) 40000 스파이프 포인트, 해상도 0.25kHz, 0.5kHz 및 1kHz |
| 세분화된 스파이프 테스트 분포 |
세분화된 스파이프 테스트 분포 스파이프 테스트 범위: (0.5kHz) - (1MHz), 2000 스파이프 포인트 (0.5kHz) - (10kHz) (10kHz) - (100kHz) (100kHz) - (500kHz) (500kHz) - (1000kHz) |
| 진폭 테스트 범위 | (-120dB) ~ (+20dB) |
| 진폭 테스트 정확성 | 00.1dB |
| 스캔 주파수 정확도 | 00.01% |
| 신호 출력 진폭 | ± 20V |
| 단계 테스트 반복 비율 | 990.9% |
| 기기 크기 | 300X340X120 (mm) |
| 기기 박스 크기 알루미늄 합금 | 310×400×330 (mm) |
| 무게 | 10kg |
현장 사진
