| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO,CE |
| 모델 번호: | XHZ1320 |

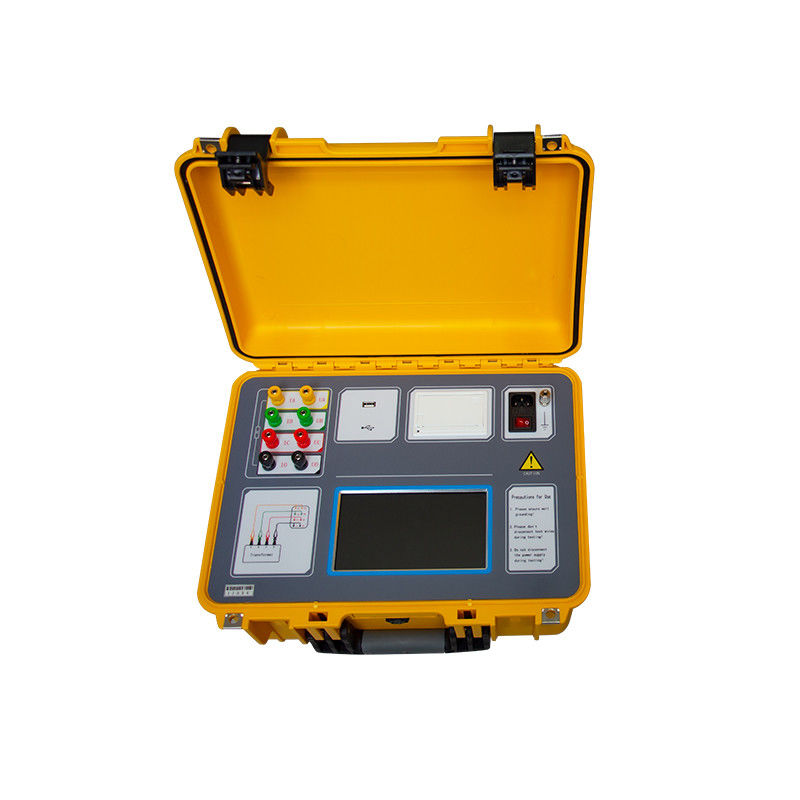

XZH TEST 단상 삼상 20A 변압기 DC 권선 저항 테스터
설명
전력 시스템에서 변압기는 시스템의 핵심 장비이므로 변압기의 장기적이고 안정적인 작동은 전체 시스템의 안정성과 신뢰성과 관련이 있습니다.
변압기의 DC 저항은 변압기 제조에서 반제품, 완제품 공장 테스트, 설치, 인계 테스트 및 전력 부서의 예방 테스트를 위해 반드시 테스트해야 하는 항목입니다. 변압기 코일의 재료 선택, 용접, 느슨한 연결 부품, 누락된 가닥, 끊어진 전선 등의 결함과 작동 후의 숨겨진 위험을 효과적으로 감지할 수 있습니다. 변압기 DC 저항의 신속한 측정 요구를 충족하기 위해 당사는 자체 기술적 이점을 활용하여 변압기 DC 저항 테스터를 개발했습니다. 이 장비는 삼상 테스트(Yn, Y, △) 및 탈자 기능을 통합한 차세대 고속 테스터입니다. 대형 전력 변압기의 DC 저항을 측정하는 이상적인 장비입니다. 화면은 트루 컬러 고해상도 산업용 디스플레이 화면, 전체 터치 작동, 중국어 메뉴 프롬프트 기능, 간단하고 직관적인 작동, 빠른 테스트 속도, 높은 정확도 및 넓은 범위를 채택합니다.
패널 소개
변압기 고압 측 부싱에 연결합니다. |
|
디스플레이 크기 7.0인치; 해상도 1024×600. |
|
장비는 안정적으로 접지되어야 합니다. 현장 접지 지점에 페인트나 녹이 있을 수 있으며, 이를 제거해야 합니다. |
전원 스위치를 약 2초간 누르면 시작됩니다. |
테스트 결과를 인쇄합니다. |
외부 USB 플래시 드라이브를 사용하여 테스트 데이터를 저장합니다. FAT 또는 FAT32 형식의 USB 플래시 드라이브를 사용하십시오. 저장 과정 중에는 USB 플래시 드라이브를 제거하는 것이 엄격히 금지됩니다. |
기술 사양
| 출력 전류 | 단상 | 20A,10A,5A,1A,0.1A |
| 삼상 | 10A+10A,5A+5A,1A+1A,0.1A+0.1A | |
| 측정 범위 | 단상 |
20A 레벨 0.5mΩ ~ 1Ω 10A 레벨 1.0mΩ ~ 2Ω 5A 레벨 10mΩ ~ 4Ω 1A 레벨 0.1Ω ~ 20Ω 0.1A 레벨 2.0Ω ~ 200Ω |
| 삼상 |
10A + 10A 기어 0.5mΩ ~ 0.8Ω 5A + 5A 레벨 10mΩ ~ 1.6Ω 1A + 1A 레벨 0.1Ω ~ 8.0Ω 0.1A+0.1A 기어 2.0Ω ~ 80Ω |
|
| 정확도 | ±(판독값×0.2%+2 단어) | |
| 전원 공급 장치 | AC220V±10%, 50/60Hz | |
| 작동 온도 | -10℃ ~ 50℃ | |
| 상대 습도 | <90%, 결로 없음 | |
