| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHYS101 |

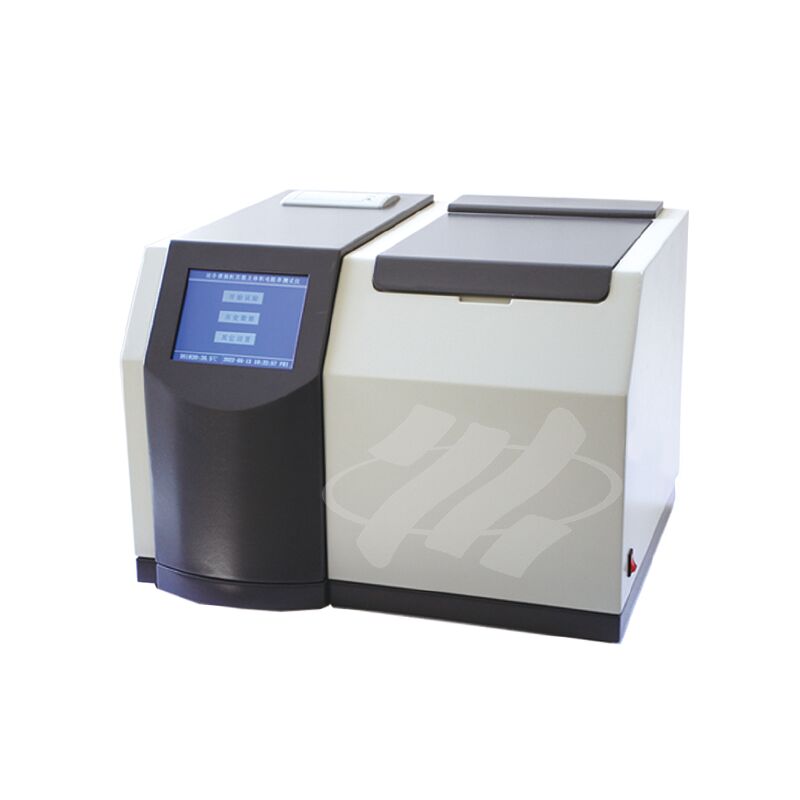

XHYS101
절연유 유전 손실 테스터는 주로 전력 설비에 사용되는 절연 액체의 유전 손실 값, 유전율 및 체적 저항률을 측정하도록 설계되었습니다. 단일 칩 마이크로컴퓨터 기술을 채택하여 이 기기는 온도 상승, 온도 제어, 데이터 샘플링, 계산, 표시, 인쇄 및 데이터 저장을 포함한 전체 일련의 작업을 자동으로 실행합니다.
성능 특성:
(1) 오일 컵은 국가 표준 GB/T5654-2007에 부합하는 3전극 구조를 채택하며, 전극 간격은 2mm로, 유전 손실 테스트 결과에 대한 스트레이 커패시턴스 및 누설의 영향을 제거합니다.
(2) 이 기기는 중주파 유도 가열 및 PID 온도 제어 알고리즘을 사용합니다. 이 가열 방식은 오일 컵과 가열 요소 간의 비접촉, 균일한 가열, 빠른 속도 및 편리한 제어의 장점을 가지고 있어 온도가 사전 설정된 온도 오차 범위 내에서 엄격하게 제어되도록 보장합니다.
(3) 내부 표준 커패시터는 SF6 가스 충전 3전극 커패시터입니다. 이 커패시터의 유전 손실 및 정전 용량은 주변 온도 및 습도의 영향을 받지 않으므로 장기간 사용 후에도 기기의 정확성을 보장합니다.
(4) 포괄적인 보호 기능. 과전압, 과전류 또는 고전압 단락의 경우, 기기는 고전압을 신속하게 차단하고 경고 메시지를 발행할 수 있습니다. 온도 센서가 고장났거나 연결되지 않은 경우에도 경고 메시지가 발행됩니다.
온도 제한 릴레이가 중주파 유도 가열로에 설치되어 있습니다. 온도가 120°C를 초과하면 릴레이가 해제되고 가열이 중단됩니다.
(5) 편리한 테스트 매개변수 설정. 온도 설정 범위: 40~120℃, AC 전압 설정 범위:
200~2200V, DC 전압 설정 범위: 0~500V.
(6) 선명한 디스플레이를 위해 대형 TFT 풀 컬러 LCD 터치 디스플레이를 사용합니다. 간단한 설정을 통해 기기는 자동으로 테스트를 수행하고 테스트 결과를 자동으로 저장 및 인쇄할 수 있습니다.
(7) 내장된 실시간 시계; 테스트 날짜와 시간을 테스트 결과와 함께 저장, 표시 및 인쇄할 수 있습니다.
(8) 빈 전극 컵 보정 기능. 빈 전극 컵의 정전 용량 및 유전 손실 계수를 측정하여 빈 전극 컵의 세척 및 조립 상태를 결정합니다. 보정 데이터는 상대 유전율 및 DC 저항률의 정확한 계산을 용이하게 하기 위해 자동으로 저장됩니다.
(9) 이 기기는 RAM9 플랫폼을 기반으로 하여 높은 테스트 정확도와 속도를 제공합니다.
기술 사양
전원 전압: AC 220V±10%
전원 주파수: 50Hz/60Hz ±1%
측정 범위: 정전 용량: 5pF~200pF
상대 유전율: 1.000~30.000
유전 손실 계수: 0.00001~100
DC 저항률: 2.5 MΩm~20 TΩm
측정 정확도: 상대 유전율: 판독값의 ±(1~10)%
유전 손실 계수: 판독값의 ±(5% ± 0.0002)
DC 저항률: 판독값의 ±10%
분해능: 정전 용량: 0.01pF
상대 유전율: 0.001
유전 손실 계수: 0.00001
온도 측정 범위: 40~120℃
온도 측정 오차: ±0.5℃
AC 테스트 전압: 200~2200V, 연속 조정 가능, 주파수 50Hz
DC 테스트 전압: 0~500V, 연속 조정 가능
소비 전력: 500W
주변 온도: 0℃~40℃
상대 습도: <75%
