| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHBB128B |

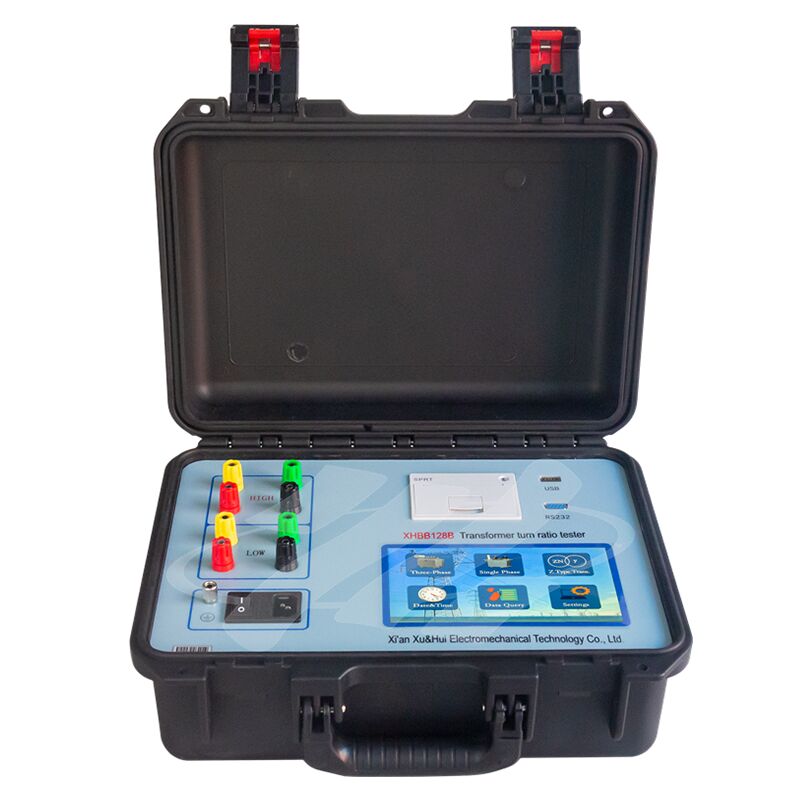

XHBB128B
전력 변압기 반제품 및 완제품 제조 과정에서, 새로 설치된 변압기의 시운전 전, 그리고 전력부에서 발행한 예방 테스트 규정에 따라, 운전 중인 변압기의 권선비(또는 전압비)를 테스트하는 것은 필수입니다. 이 테스트는 변압기 권선비의 정확성, 탭 체인저의 기능, 권선 간 단락의 존재 여부, 그리고 변압기의 병렬 운전 가능성을 확인합니다. 기존의 권선비 측정기는 직관적이지 않은 판독값을 가지며, 상별 측정이 필요합니다. 반면, 권선비 테스터는 간단하고 직관적인 작동 방식으로 이러한 제한 사항을 해결합니다. 3상 정밀 인버터 전원 공급 장치를 통합하여 신속한 테스트와 높은 측정 정확도를 제공합니다.
기능 특징
(1). 이 기기는 단상 주 전원 공급 장치 대신 3상 정밀 인버터 전원 공급 장치를 측정 전압으로 채택하여 측정 중 주 전압의 고조파 영향을 제거하고 측정을 더욱 정확하게 만듭니다. 작업 전원이 발전기인 경우에도 영향을 받지 않습니다.
(2). 3상 출력 전압을 채택하여 테스트 속도를 향상시키고, 상간 각도를 측정하며, 변압기 결선 그룹 0-11을 자동으로 식별합니다.
(3). 다양한 종류의 변압기에 적용 가능하며, 특히 Z형 변압기, 정류기 변압기, 접지 변압기, 전기로 변압기, 위상 변이 변압기, 밸런스 변압기 및 기타 변압기의 측정에 적합합니다. 측정 매개변수가 가장 포괄적입니다.
(4). 자체 제작된 정밀 3상 인버터 전원 공급 장치를 채택하여 고전압 및 저전압 역접속 보호, 변압기 권선 간 단락 보호, 탭 체인저 개폐 실패 보호, 출력 완전 단락 보호 기능을 갖추어 기기의 안정성을 높입니다.
(5). 정격 매개변수를 입력한 후, 변압기 비율, 오차 값 및 탭 체인저의 탭 위치를 자동으로 측정할 수 있습니다. 특히 비대칭 탭핑이 있는 탭 체인저의 경우에도 변압기 탭 체인저의 정확한 위치를 정확하게 측정할 수 있습니다. 최대 99개의 탭핑 포인트를 가진 탭 체인저를 측정할 수 있습니다.
(6). 7인치 고화질 컬러 터치 스크린 LCD를 모듈식 디스플레이로 채택했습니다. 각 작동 단계에 대한 한국어 프롬프트가 제공됩니다. 지침 없이 LCD 프롬프트만 보고 기기 작동을 완료할 수 있습니다.
(7). 이 기기는 인쇄 출력, USB 플래시 디스크 인터페이스 및 RS232 인터페이스를 모두 갖추고 있어 페이퍼리스 오피스에 편리합니다.
(8). 내한성 및 내열성, 밀봉 및 방수, 낙하 및 충격 방지 기능을 갖춘 다기능 엔지니어링 플라스틱 상자를 채택하여 현장 테스트를 용이하게 합니다.
3상 변압기 y-d-11, 전압 조합 110 ± 8 × 1.25% / 10.5 변압기. 그림 6에 따라 배선을 수행합니다.
