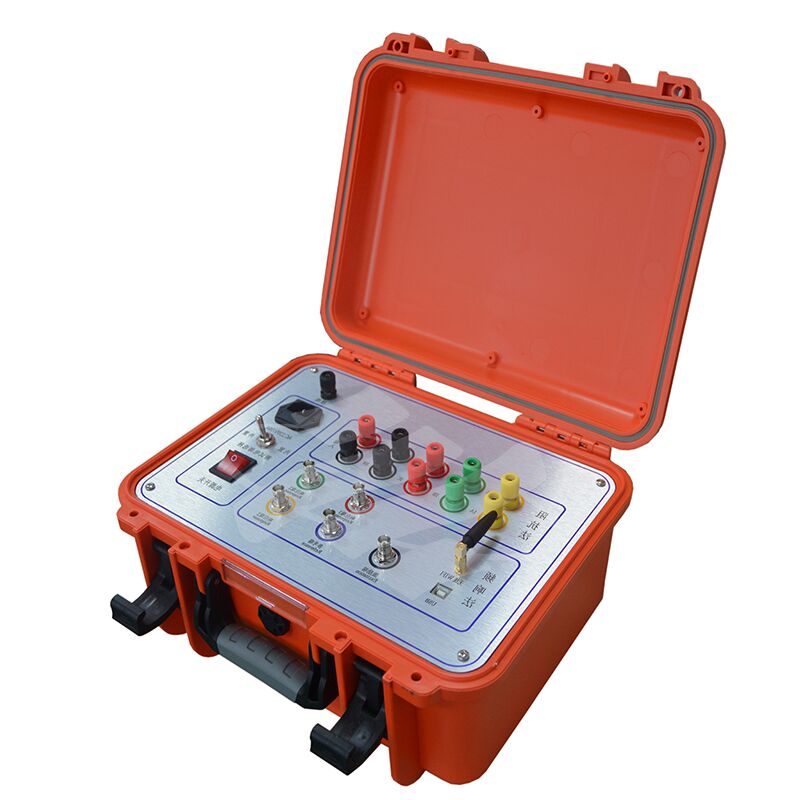

주파수 스윕 변압기 권선 변형 분석기

Name: 주파수 스윕 변압기 권선 변형 분석기
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	ISO CE
모델 번호:	XHBX1502

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

ISO CE

모델 번호:

XHBX1502

강조하다:

High Light

강조하다:

분할 주파수 스윕 측정 변압기 권선 변형 분석기

DDS 기반 디지털 고속 주파수 스위핑 주파수 응답 분석기

무선 블루투스 인터페이스 변압기 테스터

Trading Information

최소 주문 수량:

1세트

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

티/티

공급 능력:

3000단위/년

제품 설명

XHBX1502

트랜스포머의 설계와 제작이 완료되면, 그 코일과 내부 구성은 영구적으로 설정됩니다.같은 전압 클래스와 윙링 기술을 가진 코일은 고정된 Ci 및 Li 매개 변수를 가질 것입니다. 즉 각 코일의 주파수 영역 반응도 고정됩니다., 그리고 3단계 코일의 주파수 패턴을 비교할 수 있습니다.

테스트 중에 단회로 (회전이나 단계 사이), 코일을 움직이는 이동 과정에서 부딪히는 것,또는 코일 가변화 짧은 회로 / 결함 실행 동안 전자기 당기 때문에 변압기 롤링의이것은 트랜스포머의 원래 주파수 기반 특성을 방해합니다: 주파수 반응의 강도 변화 또는 주요 공명 주파수 변화.반응 분석 기술로 만들어진 트랜스포머 와이핑 테스터는 트랜스포머 내부 결함을 검사하는 새로운 종류의 비 파괴 도구입니다.그리고 63kV에서 500kV 전력 트랜스포머까지 작동합니다.

이 테스터는 변압기의 내부 윙링 매개 변수가 다른 주파수 범위에서 어떻게 반응하는지 측정하고 정량화합니다.그 변수 변동의 크기를 보고 얼마나 변했는지 알아냅니다., 주파수 반응의 변화와 그 변화의 방향은 어디에서 얼마나 변하는지, 그 결과로 트랜스포머가 심각하게 손상되어 큰 수리가 필요한지 알 수 있습니다.

기술 매개 변수

진폭 측정 범위	(-120dB) ~ (+20dB)
진폭 측정 정확도	00.1dB
스캔 주파수 정확도	00.005%
신호 입력 임페던스	1MΩ
신호 출력 임페던스	50Ω
신호 출력 진폭	±20V

주파수 스윕 변압기 권선 변형 분석기 0

다른 기술적 매개 변수

1진폭 측정 범위: (-120dB) ~ (+20dB)

2진폭 측정 정확도: 0.1dB

3스캔 빈도 정확도 0.005%

4신호 입력 저항: 1MΩ

5신호 출력 저항: 50Ω

6신호 출력 폭: ±20V

7단계 테스트 반복성: 99.9%

8측정 기기 크기 (L x W x H): 340 x 240 x 210 (mm)

9도구 알루미늄 합금 케이스 차원 (L x W x H): 370 x 280 x 260 (mm), 케이블 박스 알루미늄 합금 케이스 차원 (L x W x H): 420 x 300 x 300 (mm)

10전체 무게: 20kg

11작동 온도: -10°C ~ +40°C 저장 온도: -20°C ~ +70°C

상대 습도: <90%, 응고되지 않습니다.
