XHBX1502
변압기의 설계 및 제조가 완료되면 코일과 내부 구조는 영구적으로 고정됩니다. 다중 권선 변압기의 코일의 경우, 동일한 전압 클래스와 권선 방식을 공유하는 경우 각 코일의 해당 매개변수(Ci, Li)는 고정됩니다. 결과적으로 각 코일의 주파수 영역 특성 응답도 결정되며, 해당 3상 코일의 주파수 스펙트럼은 어느 정도의 비교 가능성을 나타냅니다.
변압기 테스트 중 발생하는 턴 간 또는 상간 단락, 운송 중의 충격(코일의 상대적 변위를 유발), 운전 중 단락 또는 고장 조건에서 전자기력에 의해 유발된 코일 변형은 모두 변압기 권선의 분산 매개변수를 변경합니다. 이는 차례로 변압기의 원래 주파수 영역 특성, 특히 주파수 응답의 진폭 변화 및 공진 주파수점의 이동에 영향을 미치고 수정합니다. 응답 분석 방법을 기반으로 개발된 변압기 권선 테스터는 변압기 내부 고장을 감지하기 위한 혁신적인 비파괴 검사 장치입니다. 63kV에서 500kV에 이르는 전력 변압기의 내부 구조적 고장 검사에 적합합니다.
변압기 권선 테스터는 서로 다른 주파수 영역에서 내부 변압기 권선 매개변수의 응답 변화를 정량화합니다. 이러한 매개변수 변화의 크기, 주파수 응답 변화의 진폭 및 영역, 그리고 이러한 이동의 추세를 분석하여 변압기 내부 권선의 변화 정도를 결정합니다. 그런 다음 측정 결과를 바탕으로 변압기가 심각한 손상을 입었는지, 주요 유지 보수가 필요한지 여부에 대한 판단을 내릴 수 있습니다.
| 주파수 스윕 측정 범위 |
(10Hz)-(10MHz), 40000 스윕 포인트, 0.25kHz, 0.5kHz 및 1kHz 해상도 |
| 주파수 스윕 측정 범위 |
(0.5kHz)-(1MHz), 2000 스윕 포인트 |
| 상대 습도 |
<90%, 비응축 |
| 작동 온도 |
-10℃ ~ +40℃ |
| 보관 온도 |
-20℃ ~ +70℃ |
| 동상 테스트 반복성 |
99.9% |
주파수 응답 방법 특성:

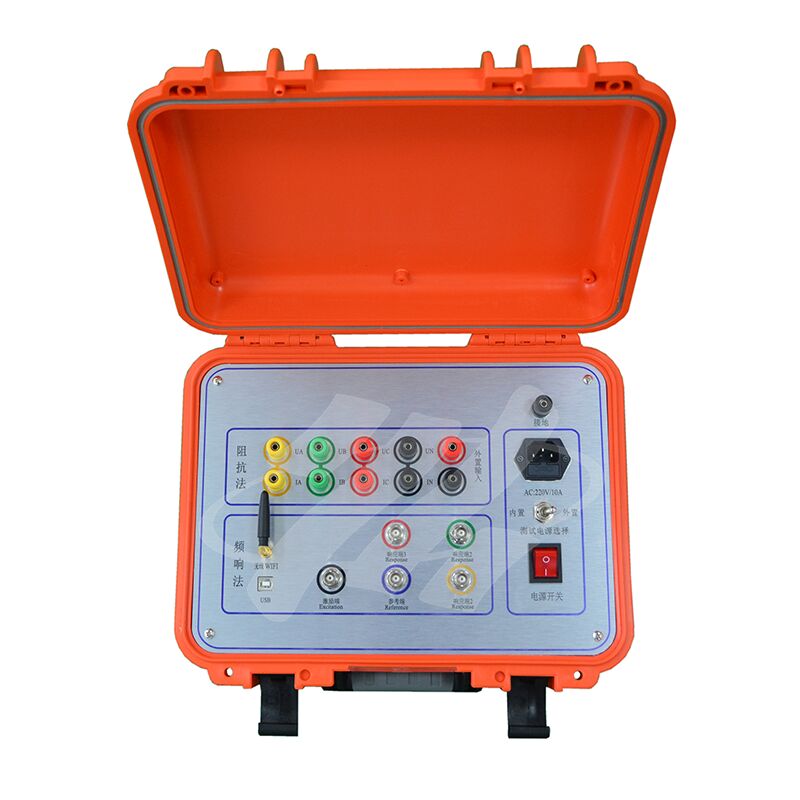

1. 변압기 권선 변형 테스터는 측정 장치와 분석 소프트웨어로 구성됩니다. 측정 장치는 고속 단일 칩 마이크로컴퓨터로 제어되며 신호 생성 및 신호 측정 구성 요소로 구성됩니다. 측정 장치는 USB 인터페이스를 통해 태블릿 또는 노트북 컴퓨터에 연결됩니다.
2. 테스트 중에는 변압기의 연결 버스바만 분리하면 됩니다. 변압기 덮개를 들어 올리거나 변압기를 분해하지 않고도 모든 테스트를 완료할 수 있습니다.
3. 이 기기는 여러 개의 선형 주파수 스윕 측정 시스템을 갖추고 있으며, 선형 주파수 스윕 범위는 [주파수 값]까지입니다.
