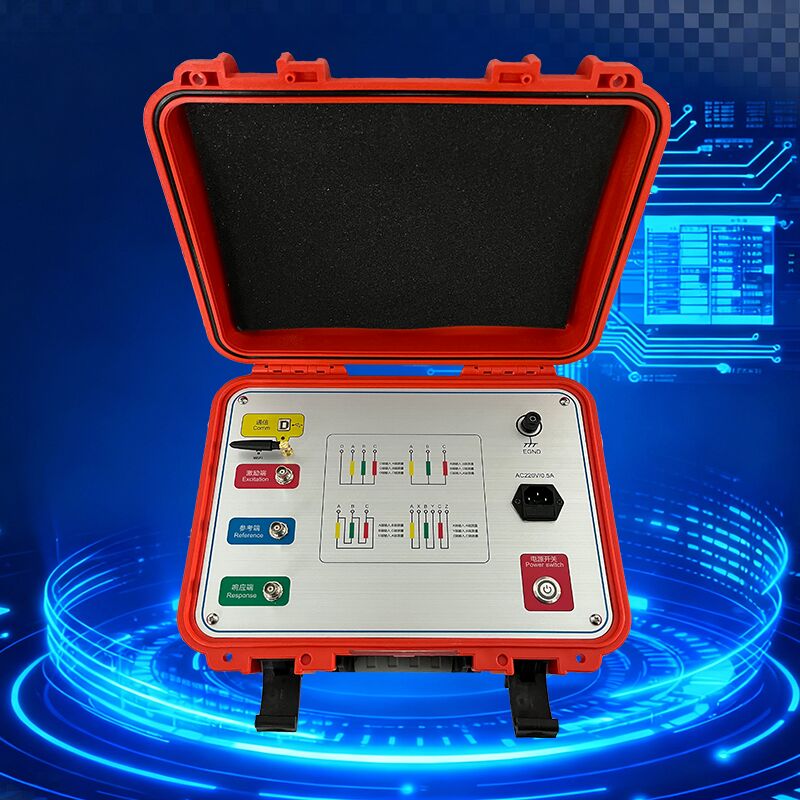

XHBX1501
제품 개요
변압기가 설계 및 제작될 때, 코일과 내부 레이아웃은 고정됩니다. 다중 권선 변압기의 경우, 전압 등급 및 권선 방식이 일치하는 코일은 Ci 및 Li 매개변수가 설정됩니다. 따라서 주파수 영역 응답이 고정되고, 3상 코일 주파수 패턴을 직접 비교할 수 있습니다.
단락(테스트 중), 배송 손상(코일 이동), 또는 전자기적 응력으로 인한 코일 변형(고장 중)과 같은 문제는 권선의 분산 매개변수를 변경합니다. 이는 변압기의 원래 주파수 특성을 망칩니다. 응답 진폭 또는 공진 주파수의 변화를 생각해 보세요. 당사의 변압기 권선 테스터는 이러한 문제를 비파괴적으로 감지하기 위해 응답 분석을 사용합니다. 63kV ~ 500kV 전력 변압기의 내부 결함을 확인하는 데 완벽합니다.
테스터는 다양한 주파수에서 권선 매개변수가 어떻게 반응하는지 측정하고, 해당 데이터를 변형 심각도에 대한 통찰력으로 변환합니다. 즉, 변화의 크기, 주파수 응답이 언제/어디서 이동하는지, 전반적인 추세를 살펴봅니다. 이 정보를 통해 변압기가 심하게 손상되어 전체 점검이 필요한지 알 수 있습니다.
정상 작동하는 변압기에 대한 이전 주파수 데이터가 없더라도, 결함이 있는 코일 스펙트럼을 비교하여 결함을 평가할 수 있습니다. 그러나 원래 권선 데이터를 가지고 있으면 성능 추적, 사고 분석 및 유지 관리를 계획하는 것이 훨씬 쉬워집니다.
이 테스터는 랩탑과 단일 칩 마이크로컴퓨터를 결합하여 매우 정확한 측정을 수행합니다. 작고 사용하기 쉬우며(매뉴얼을 따르거나 빠른 교육을 받으세요), 필요한 모든 테스트/분석 도구를 갖추고 있습니다. 기술 전문가는 필요하지 않습니다.
기술 매개변수
| 동상 테스트 반복성 |
99.9% |
| 신호 출력 진폭 |
±20V |
| 신호 출력 임피던스 |
50Ω |
| 신호 입력 임피던스 |
1MΩ |
| 스캔 주파수 정확도 |
0.005% |
성능 특성
- 고속 듀얼 채널 16비트 A/D 샘플링(탭 스위치를 변경할 때 현장 테스트 중 파형 곡선이 명확한 변화를 보여줍니다).
- 신호 출력 진폭은 소프트웨어로 조정 가능하며 최대 피크 진폭은 ±10V입니다.
- 컴퓨터는 테스트 결과를 자동으로 분석하고 전자 문서(Word)를 생성합니다.
- 이 기기는 선형 스윕 주파수 측정과 분할 스윕 주파수 측정 기능을 모두 갖춘 이중 측정 시스템을 갖추고 있어 현재 중국에서 사용되는 두 가지 기술적 접근 방식과 호환됩니다.
- 진폭-주파수 특성은 진폭-주파수 특성 테스터에 대한 국가 기술 사양을 충족합니다. 수평축(주파수)은 선형 및 로그 스케일을 모두 가지므로 인쇄된 곡선은 사용자가 필요에 따라 선택할 수 있는 선형 또는 로그 스케일 곡선일 수 있습니다.
