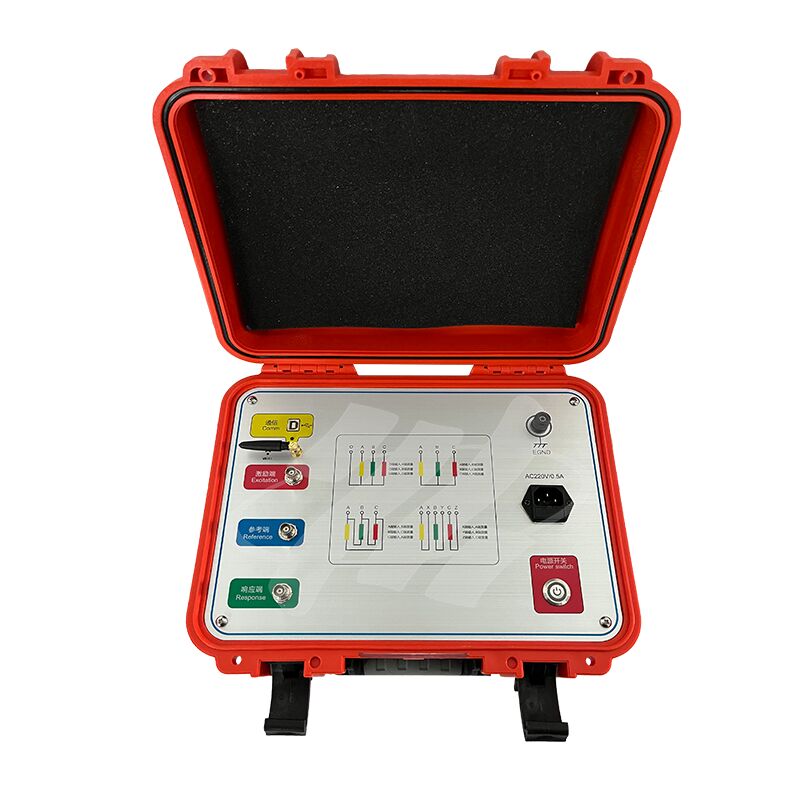

XHBX1501
제품 개요
변압기의 설계 및 제조가 완료되면 코일과 내부 구조가 고정됩니다. 다중 권선 변압기의 경우, 동일한 전압 클래스 및 권선 방식을 가진 코일은 확정된 매개변수(Ci, Li)를 가지므로 고정된 주파수 영역 특성 응답을 갖게 됩니다. 이는 3상 코일의 주파수 스펙트럼이 유사하다는 것을 의미합니다.
테스트 중의 권선 간 또는 상간 단락, 운송 중의 충격(코일 변위 유발), 또는 단락/고장 작동 중의 전자기력으로 인한 코일 변형은 변압기 권선의 분산 매개변수를 변경합니다. 이는 주파수 응답의 진폭 변화 및 공진 주파수 이동과 같은 원래의 주파수 영역 특성을 더욱 수정합니다. 응답 분석 방법을 기반으로 개발된 변압기 권선 테스터는 내부 변압기 고장을 위한 혁신적인 비파괴 검사 장치입니다. 63kV에서 500kV까지 정격의 전력 변압기의 내부 구조적 고장 감지에 적합합니다.
이 테스터는 서로 다른 주파수 영역에서 변압기 권선 매개변수의 응답 변화를 정량화합니다. 매개변수 변화의 크기, 주파수 응답 이동의 진폭/영역, 그리고 이러한 변화의 추세를 분석하여 내부 권선 변형의 정도를 결정합니다. 이를 통해 사용자는 측정 결과에 따라 변압기가 심각한 손상을 입어 점검이 필요한지 여부를 판단할 수 있습니다.
작동 중인 변압기의 경우, 고장 심각도는 과거의 주파수 영역 특성 데이터가 없더라도 고장난 코일의 특성 스펙트럼을 비교하여 평가할 수 있습니다. 물론, 원래의 권선 특성 데이터를 갖는 것은 변압기 작동, 고장 후 분석 및 유지 보수를 평가하는 데 더욱 정확하고 신뢰할 수 있는 지원을 제공합니다.
변압기 권선 테스터는 노트북과 단일 칩 마이크로컴퓨터로 구성된 고정밀 측정 시스템을 갖추고 있습니다. 컴팩트한 구조, 간단한 작동, 그리고 포괄적인 테스트/분석 기능을 갖추고 있습니다. 사용자는 사용자 매뉴얼을 참조하거나 단기 교육을 완료한 후 독립적으로 작동할 수 있습니다.
기술 매개변수
| 스캔 방식 |
선형 스캔 분포 |
| 주파수 스윕 측정 범위 |
(0.5kHz)-(1MHz), 2000 스윕 포인트 |
| 진폭 측정 범위 |
(-120dB) ~ (+20dB) |
| 진폭 측정 정확도 |
0.1dB |
| 스캔 주파수 정확도 |
0.005% |
| 신호 입력 임피던스 |
1MΩ |
적용 분야:
* 전력 시스템: 발전, 송전, 변전 및 배전;
* 공장 및 광산: 대규모 제조 공장 및 다양한 광산 회사;
* 야금 및 석유화학: 제련, 화학 산업, 수처리 등;
* 운송: 항만/철도/고속도로/공항 및 시립 가로등 등;
* 기업 및 기관: 대기업 및 기관의 물류 부서;
* 건설 산업: 대형 건설 및 부동산 관리 회사;
* 전력 설비 설치 및 테스트: 다양한 수준의 전력 설치 및 시운전 회사;
