| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHDD503E |
다양한 케이블 유형에 대한 빠르고 정확한 고장 지점 위치 파악, 첨단 감지 기술 적용.
| 속성 | 값 |
|---|---|
| 모델 번호 | XHDD503E |
| 사용 | 네트워크 케이블 테스터, 오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터 |
| 전원 | 전기 |
| 필터 | 200Hz-1600Hz 선택 가능 |
| 출력 게인 | 16단계 (0~112dB) |
| 음향-자기 위치 정확도 | 0.2m 미만 |
| 전압 강하 위치 정확도 | 0.5m 미만 |
| 경로 식별 정확도 | 0.5m 미만 |
| 보증 | 12개월 |

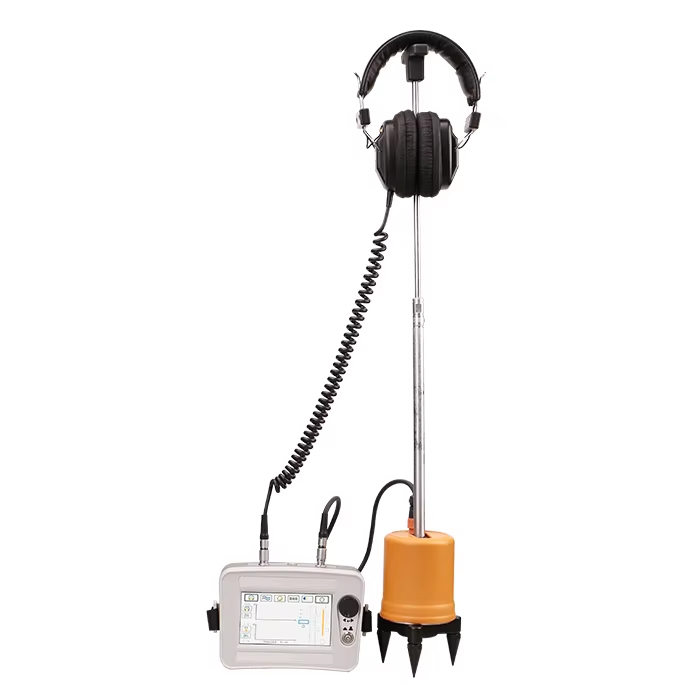

케이블 고장 탐지기는 진동 픽업 및 전자기 유도 원리를 사용하여 케이블 고장을 정확하게 찾아냅니다. 고전압 펄스 발생기는 고장 지점에서 플래시 오버 방전을 생성하며, 그 결과 진동파, 음파 및 전자기파가 기기의 특수 프로브에 의해 감지됩니다.
이 기기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설 전선을 포함하여 저항, 단락, 단선, 고저항 누설 및 고저항 플래시 오버 고장 등 다양한 고장을 찾아내는 데 적합합니다.
| 필터 매개변수 | 전체 통과: 100Hz~1600Hz 저역 통과: 100Hz~300Hz Qualcomm: 160Hz~1600Hz 대역 통과: 200Hz~600Hz |
| 채널 게인 | 8단계 조절 가능 |
| 자기 채널 게인 | 8단계 조절 가능 |
| 전압 강하 게인 | 8단계 조절 가능 |
| 출력 임피던스 | 350Ω |
| 음향 자기 위치 정확도 | ≤0.1m |
| 전원 공급 장치 | 4*18650 표준 리튬 배터리 |
| 대기 시간 | 8시간 이상 |
| 치수 | 428L×350W×230H |
| 무게 | 7kg |
| 작동 환경 | -25~65°C; 상대 습도: ≤90% |
1. 음향-자기 동기화 방식: 신호 간의 시간 차이를 측정하여 정확한 고장 위치를 파악하기 위해 기존의 음향 측정과 전자기 신호 감지를 결합합니다.
2. 순수 음향 방식: 음향 진동 센서를 사용하여 음향 신호를 전기 신호로 변환하여 헤드폰 또는 디스플레이를 통해 고장 지점을 식별합니다.
3. 순수 자기 방식: 유도 코일에 의해 감지된 펄스 신호 특성을 통해 케이블 경로 및 고장 위치를 결정합니다.
4. A-프레임 방식: 전위차 측정을 활용하여 전기장 분석을 통해 매설 케이블의 접지 고장을 찾습니다.
