제품 설명
XHDD503B 디지털 케이블 고장 지점 위치 추적기는 고전압 신호 발생기와 함께 사용되는 음향-자기 동기식 지점 위치 추적기입니다.
휴대용 지능형 전력 케이블 고장 정밀 위치 장치입니다. 다른 기술을 통합하고 다양한 테스트 모드와 풍부하고 다양한 프롬프트 정보를 제공하며 케이블 고장 위치를 효율적이고 정확하며 즐겁게 완료합니다. 전력 케이블 고장 긴급 수리에 필수적인 도구입니다.
기술 지표
1. 음향 및 자기 동기화 고정점 기능
(1) 사운드 채널
a) 대역폭
| 전체 통과 |
100Hz~1500Hz |
| 로우 패스 |
100Hz~400Hz |
| 하이 패스 |
150Hz~1500Hz |
| 대역 통과 |
200Hz~600Hz |
| 최대 신호 이득 |
>=100dB |
| 고정점 정확도 |
0.1m |
| 배터리 |
내장 리튬 이온 배터리 팩, 전압 8.4V, 용량 2.4Ah |
| 사용 시간 |
연속 사용 시간 > 8시간 |
| 충전기 |
입력 AC220V±10%, 50Hz; 공칭 출력 8.4V, 1A |
| 충전 시간 |
<6시간 |
| 디스플레이 모드 |
5인치 컬러 LCD, 854*480 해상도, 터치 기능 포함 |
| 주변 온도 |
-10℃~55℃, 습도 5-90%RH, 고도<4500m |
2. 음향 및 자기 동기화 배경 소음 감소 모드(BNR).
3. 사운드 신호 강도의 막대 그래프 표시, 조절 가능한 사운드 트리거 임계값
4. 전자기 신호 강도의 막대 그래프 표시, 조절 가능한 자기장 트리거 임계값, 자기장 트리거 프롬프트 기능 포함
5. 음향-자기 시간차 방법 위치 지정 모드: 파형 표시, 최대 음향-자기 시간차는 80ms이며, 자동 계산 및 수동 분석이 가능하며, 마지막 음향-자기 시간차를 기록하는 기능이 있습니다.
목적 고전압 신호 발생기와 함께 사용되는 음향-자기 동기식 지점 위치 추적기는 휴대용 지능형 전력 케이블 고장 정밀 위치 장치입니다.
음향-자기 시간차 위치 지정 기술, 소음 감소 기술, 경로 보조 테스트 및 기타 기술을 통합합니다. 테스트 모드와 풍부하고 다양한 프롬프트 정보는 케이블 고장 위치를 효율적이고 정확하며 즐겁게 완료할 수 있으며, 이는 전력 케이블 고장 긴급 수리에 필수적인 도구입니다.

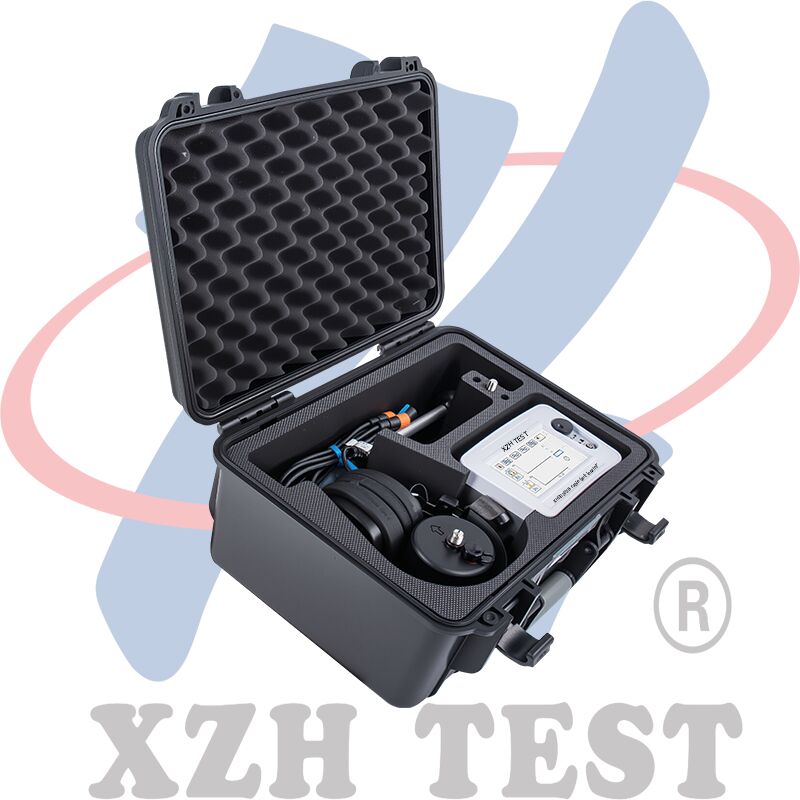

휴대용 PVC 보호 케이스로 포장되어 아름답고 휴대하기 쉽고 가볍습니다.보호 수준은 IP54 이상입니다.
1. 음향-자기 동기화 위치 지정 기술을 사용하여 음향-자기 시간차를 자동으로 계산하고 사운드 모니터링에 대한 의존도를 줄입니다.
2. 배경 소음 감소 기술은 환경 간섭 소음을 효과적으로 필터링하고 고장 위치에서 방전 사운드를 강조할 수 있습니다.
3. 기존 음향 측정 방법과 고급 음향-자기 방법을 결합하여 작업자는 사용 습관에 따라 자유롭게 선택할 수 있습니다.
4. 음향 신호 및 자기 신호의 이득 값과 트리거 값을 수동으로 조정할 수 있어 고정점에 더 편리합니다.
5. 매개변수를 조정할 수 있으며, 환경 소음을 억제하기 위해 적절한 필터 매개변수를 선택합니다.
6. 5인치 터치 하이라이트 LCD로 햇빛에서도 시인성을 보장합니다.
7. 고속 충전기가 내장된 고용량 리튬 이온 배터리로 구동됩니다.
8. 작고 휴대 가능하며 가볍습니다.
화면에는 음파와 자기파 표시 영역이 있으며, 두 파형의 시간차가 오른쪽에 표시됩니다. 음향-자기 동기화 방법을 사용하여 케이블 고장 지점을 정확하게 측정하여 감지를 더 쉽고 빠르게 만듭니다.
