| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| 모델 번호: | XHDD503E |
The 케이블 고장 지점 탐지기 XHDD503E 는 진동 감지 및 전자기 유도의 원리를 사용하여 케이블 고장 지점의 특정 위치를 결정합니다. 고전압 펄스 발생기를 사용하여 고장 지점에서 플래시 오버 방전을 일으킵니다. 플래시 오버 방전으로 인해 고장 지점에서 발생하는 진동파, 음파, 전자기파와 같은 물리적 현상은 지점 측정기의 특수 프로브에 의해 감지, 증폭, 처리, 표시 및 케이블 고장 지점 측정기에 의해 출력됩니다. 고장 지점의 정확한 위치는 검사자의 청각과 시각에 의해 결정됩니다. 즉, 케이블 고장 지점을 "케이블 바로 위와 대략적인 측정 범위 내"에서 정확하게 찾는 작업이 완료됩니다.
이 케이블 고장 지점 탐지기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블, 다양한 단면 및 매체를 가진 다양한 재료로 만들어진 매설 전선의 저항, 단락, 개방 회로 및 단선 고장, 고저항 누설 및 고저항 플래시 오버 고장에 적합합니다.
제품 특징
1. 5인치 터치 고휘도 LCD는 햇빛 아래에서도 시인성을 보장합니다.
2. 표준, 향상, 소음 감소 및 사용자 정의의 4가지 테스트 모드가 있습니다.
3. 음향-자기 동기화, 순수 음향, 순수 자기 및 단계 전압의 4가지 위치 지정 기능이 있습니다.
4. 배경 소음 감소 기술이 있으며 다양한 필터링 방법을 선택할 수 있습니다.
5. BNR 및 음소거 기능이 장착되어 있습니다.
4. 경로 편차 표시가 있습니다.
5. 다층 물리적 절연 신호 센서, 방수 등급 IP65가 장착되어 있습니다.
6. 대용량 리튬 배터리 내장, 긴 대기 시간, 고속 충전기 장착.
7. 작고 가벼우며 작동하기 쉽고 간단한 휴먼-머신 인터페이스.
기술 사양
| 필터 매개변수 | lAll-pass: 100Hz~1600Hz. |
| lLow pass: 100Hz~300Hz. | |
| lQualcomm: 160Hz~1600Hz. | |
| lBandpass: 200Hz~600Hz. | |
| 채널 게인: | 8단계 조절 가능. |
| 자기 채널 게인: | 8단계 조절 가능. |
| 단계 전압 게인: | 8단계 조절 가능. |
| 출력 게인: | 16단계 (0~112db) |
| 출력 임피던스: | 350Ω |
| 음향-자기 위치 정확도: | ≤0.1m. |
| 단계 전압 위치 정확도: | ≤ 0.5m. |
| 경로 식별 정확도: | ≤ 0.5m. |
| BNR 배경 소음 감소 및 음소거 소음 감소 기능이 있습니다. | |
| 디스플레이 제어 방법: | 5인치 고휘도 터치 스크린 제어. |
| 전원 공급 장치: | 4*18650 표준 리튬 배터리. |
| 대기 시간: | 8시간 이상. |
| 부피: | 428L×350W×230H |
| 전체 무게: | 7kg. |
| 주위 온도: | -25~65℃; 상대 습도: ≤90%. |
Working principle
1. 음향-자기 동기화 방법:
음향-자기 동기화 방법은 정확한 고장 위치 지정을 위한 매우 정확하고 독특한 방법입니다. 그 원리는 기존의 음향 지점 결정 방법을 기반으로 하며 전자기 신호의 감지 및 적용을 추가합니다.
고전압 발생기가 고장 케이블에 충격 방전을 수행하면 고장 지점에서 방전으로 생성된 소리가 지면으로 전달됩니다. 소리 신호는 고감도 프로브에 의해 감지됩니다. 증폭 후 헤드폰을 사용하여 들으면 "팝" 소리를 들을 수 있습니다.
프로브의 내장 프로브는 자기장 신호를 실시간으로 수신하고, 자기장의 전파 속도가 음파의 전파 속도보다 훨씬 빠르다는 원리를 사용하여 전자기 신호와 음향 신호 간의 시간차를 감지하여 고장 지점의 거리를 결정합니다. 센서 위치를 계속 이동하여 음향-자기 시간차가 가장 작은 지점을 찾으면 고장 지점의 정확한 위치가 그 아래에 있게 됩니다.
전통적인 음향 측정 법적 지점 측정기는 일반적으로 헤드폰을 사용하여 모니터링하거나 미터 포인터의 스윙으로 보완하여 고장 지점에서의 방전 소리를 식별합니다. 방전 소리는 눈 깜짝할 사이에 사라지고 주변 소음과 크게 다르지 않기 때문에 경험이 많지 않은 작업자에게 종종 큰 어려움을 초래합니다. 음향-자기 동기화 방법은 기존의 음향 측정 방법의 위 문제를 효과적으로 피합니다.
2. 순수 음향 방법:
순수 음향 방법은 음향 진동 센서, 신호 증폭기, 필터 회로, 샘플링 장치, 프로세서, 디스플레이 장치, 전력 증폭기 장치, 헤드폰 등으로 구성됩니다.
순수 음향 방법은 주로 고저항 및 플래시 오버 고장을 측정하는 데 사용됩니다. 주요 원리는 고전압원을 사용하여 고장 케이블에 임펄스 전압을 가하여 고장 지점에서 방전 고장을 일으킨 다음 방전 중에 생성된 소리를 사용하여 고장을 정확하게 찾는 것입니다. 음향 진동 센서는 음향 신호를 전기 신호로 변환하고, 신호 증폭기 및 필터 회로에 의해 증폭 및 필터링됩니다. 마지막으로 헤드폰을 통해 소리로 복원되거나 소리의 강도가 표시됩니다. 소리 강도가 가장 큰 곳이 고장 지점입니다.
3. 순수 자기 방법:
순수 자기 방법은 케이블 경로와 케이블 고장 지점의 정확한 위치를 결정할 수 있습니다. 주요 원리는 고전압원을 사용하여 고장 케이블에 임펄스 전압을 가하고, 유도 코일을 사용하여 펄스 신호를 감지하고, 펄스 신호의 특성을 통해 케이블에서 벗어나는지 판단하는 것입니다. 감지된 펄스 신호의 특성이 벗어나면 고장 지점으로 결정됩니다.
4. A-프레임 방법:
매설 케이블에 접지 고장이 발생하면 전위차 방법을 사용하여 고장 지점을 찾을 수 있습니다. 이 방법은 고장 케이블의 테스트 지점과 접지 사이에 테스트 전압을 추가하는 것입니다. 그러면 케이블의 진입점을 중심으로 동심원적인 분산 전기장이 형성됩니다. 이 전기장 내에서 동일한 반경을 가진 모든 점 사이에는 전위차가 없지만, 다른 반경을 가진 두 점(그림의 점 A와 B) 사이에는 전위차가 있으며, 두 점 사이의 거리가 고정되면 두 점 사이의 거리가 가까울수록 전위차가 강해집니다.
이 기능을 사용하여 점 A와 B를 점차적으로 중심점에 가깝게 이동할 수 있습니다. 고장 지점이 점 A와 B 사이에 정확히 있으면 전위차가 0이 됩니다. 고장 지점을 넘어 계속 이동하면 전위차의 극성이 반전되므로 앞뒤로 이동하여 접지점을 정확하게 결정할 수 있습니다.
계기 배치 및 지침

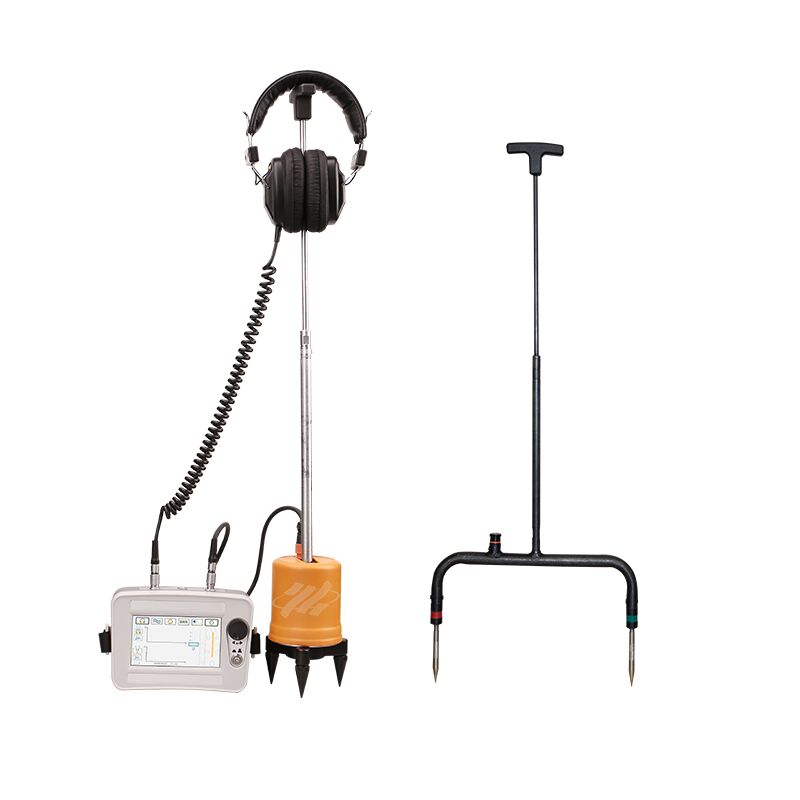

계기 구성
1. 케이블 고장 탐지기: 대략적인 측정 범위 내에서 케이블 고장 지점을 정확하게 찾습니다.
2. 프로브: 프로브, 프로브, 세 개의 갈퀴 및 연결 로드를 포함하며, 신호를 수신하기 위해 입력 채널에 연결됩니다.
3. 헤드폰 착용; 지점 측정기의 입력 채널을 연결합니다(출력 신호의 피드백).
4. 7코어 신호선: 지점 측정기와 프로브 사이의 케이블 연결(지점 측정기와 프로브 연결).
5. 충전기: 충전을 위해 계기의 충전 소켓에 연결합니다.
6. A-프레임: 단계 전압 방법을 사용하여 테스트할 때 사용됩니다.
7. A-프레임 연결 케이블: 케이블 고장 탐지기 및 A-프레임 연결 케이블.
8. 접지 핀: A-프레임용 부속품.
A-프레임 테스트 방법에 대한 구체적인 지침:
케이블 매설 경로를 따라 A-프레임을 케이블 끝으로 천천히 이동하고 테스트 화면에서 빨간색 및 녹색 막대 그래프의 변화를 관찰합니다. 이는 전류 방향의 변화를 반영합니다.
손상 지점에서 멀리 떨어진 경우, 예를 들어 손상 지점에서 약 5미터 떨어진 경우 화면의 빨간색 및 녹색 막대가 약간 불규칙하고 작게 나타납니다.
고장 지점에 가까워지면, 예를 들어 고장 지점에서 약 5미터 떨어진 경우 빨간색 막대 그래프가 매우 커지는 것을 알 수 있습니다(아래 이미지 참조).
고장 지점 바로 위 또는 고장 지점 앞뒤로 약 1-2미터 떨어진 경우 빨간색 및 녹색 막대 그래프가 매우 작아지고 화면에 나타나는 것을 알 수 있습니다.
고장 지점을 지나면, 예를 들어 고장 지점에서 약 5미터 떨어진 경우 녹색 막대 그래프가 매우 커지는 것을 알 수 있습니다.
이런 식으로 인내심을 가지고 검색하면 고장 위치를 찾을 수 있습니다.
