| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHHV535-4TSB+XHDD503E |
제품 설명

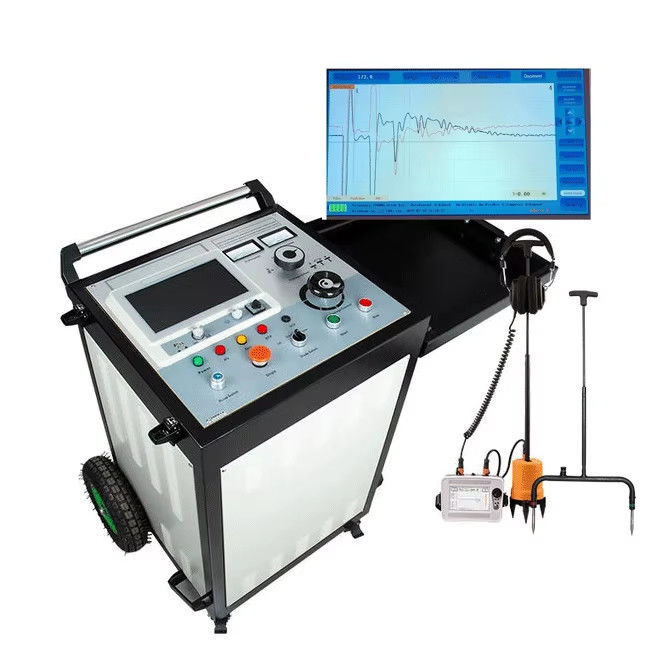

XHHV535-4TSB 케이블 고장 위치 시스템은 35kV 이하의 전압 레벨을 가진 전력 케이블의 주요 절연 고장을 감지하고 케이블 길이를 보정하는 데 사용됩니다. 이 시스템은 케이블 고장 테스터와 고전압 펄스 발생기 두 부분으로 구성됩니다.
케이블 고장 테스터는 간단한 작동 소프트웨어 인터페이스, 단일 칩 마이크로컴퓨터에 의한 중앙 집중식 제어, 터치 방식 작동, 대용량 리튬 이온 배터리를 채택합니다. 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다. 충격 방전 중 전원 공급 간섭을 방지하기 위해 독립적인 전원 공급 장치 및 전원 공급 시스템이 사용됩니다.
이 케이블 고장 테스트 시스템은 저항, 단락, 개방 회로 및 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재료의 지하 전선, 다양한 단면 및 다양한 매체의 단선 고장, 고저항 누설 및 고저항 섬락 고장에 적합합니다.
| 서지 HV 전압 | 0-8kv/16kv/32kv |
| 고전압 측 전류 | 0-60mA |
| 내부 커패시터 | 4μF/32kV,16μF/16kV,64μF/8kV |
| 서지 시간 | 자동 서지 약 4초, 손으로 제어 가능 |
| 서지 에너지 | 2048J |
| 서지 전력 | 2KVA |
| 무게 | 120kg 이하 |
| 전원 공급 장치 | AC220V±15%, 50Hz±2Hz |
| 환경 온도: | -20～+50℃ |
케이블 고장 사전 위치 지정기 매개변수:
• 샘플링 주파수: 1MHz~400MHz;
• 저전압 펄스 진폭: 300V±15%;
• 거리 측정 범위: ≥120km;
• 테스트 범위: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• 펄스 폭: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• 최소 해상도: 0.07m;
• 테스트 블라인드 영역: ≤10m;
• 측정 오차: ≤±(0.5%×L+1m), L은 케이블 길이입니다;
• 작동 전원 공급 장치: 내장 10.4AH 리튬 배터리; 충전 시간은 약 2시간, 작동 시간은 5시간
XHDD503E 케이블 고장 핀포인터
XHDD503E 케이블 고장 핀포인터는 진동 픽업 및 전자기 유도의 음향-자기 동기화 원리를 사용하여 케이블 고장 지점의 특정 위치를 결정합니다. 고전압 펄스 발생기의 도움으로 고장 지점이 섬광 및 방전됩니다. 고장 지점의 섬락 방전에 의해 생성된 진동파, 음파 및 전자기파와 같은 물리적 현상은 위치 지정 장치의 전용 프로브에 의해 수집됩니다. 호스트의 지능형 처리를 거친 후 고장 거리와 출력 고장 사운드가 표시됩니다. 마지막으로 테스터의 청각과 시각으로 고장 지점의 정확한 위치가 판단됩니다. 즉, 케이블 고장 지점의 정확한 위치 지정 작업 "케이블 바로 위, 대략적인 측정 범위 내"가 완료됩니다. XHDD503E 케이블 고장 핀포인터는 다양한 전압 레벨, 다양한 단면 및 다양한 매체를 가진 다양한 전력 케이블, 동축 케이블 및 저전압 케이블 및 전선의 저항, 단락, 개방 회로 및 단선 고장, 누설 및 섬락 고저항 고장에 적합합니다.
주요 매개변수
사운드 채널-대역폭 l 올패스: 100Hz~1600Hz. l 로우 패스: 100Hz~300Hz. l 하이 패스: 160Hz~1600Hz. l 밴드 패스: 200Hz~600Hz. 채널 조정: 8단계 사운드, 자기 및 전압. 사운드 출력: 게인: 16단계(0-112dB), 임피던스: 350Ω 감지 범위: 0.00-99.99ms, 75mV-75V 감지 정확도: 위치 지정: ≤0.1m; 단계 전압: ≤0.5m; 경로: ≤0.5m 작동 전원 공급 장치: 4*18650 표준 리튬 배터리. 대기 시간: 8시간 이상 주변 온도: -25-65℃; 상대 습도: ≤90% 부피 치수: 428L×350W×230H 전체 무게: 7kg
