| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHHV535-2TSB+XHDD503E |

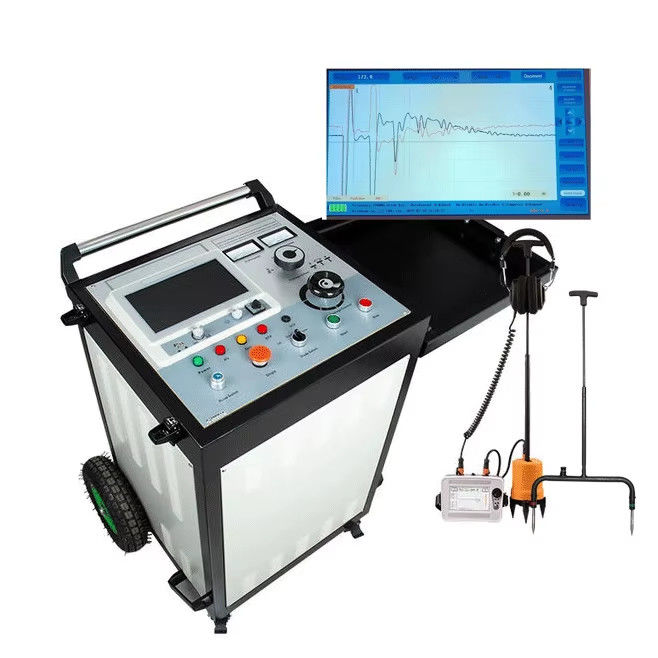

XHHV535-2TSB케이블 결함 위치 시스템은 35kV 이하의 전압 수준의 전력 케이블의 주요 단열 결함을 감지하고 케이블 길이를 캘리브레이션하는 데 사용됩니다. 이 시스템은 두 부분으로 구성됩니다.케이블 결함 검사기 및 고전압 펄스 생성기.
케이블 결함 검사기는 간단한 운영 소프트웨어 인터페이스를 채택하고, 단일 칩 마이크로 컴퓨터, 터치 유형의 작동 및 내장 된 대용량 리?? 이온 배터리를 통해 중앙 제어됩니다.안정적이네요, 신뢰할 수 있으며 사용하기 쉽습니다. 독립적인 전원 공급 및 전원 공급 시스템은 충격 방출 중에 전원 공급 간섭을 방지하기 위해 사용됩니다.
이 케이블 결함 테스트 시스템은 전력 케이블,고주파 동축 케이블, 거리 라이트 케이블의 낮은 저항, 단회로, 개방 회로 및 부서진 와이어 결함,각기 다른 가로단과 각기 다른 매체로 만들어진 각기 다른 재료의 지하선, 그리고 고 저항 누출 및 고 저항 플래시 이상 결함.
기술 매개 변수
| 급증 HV 전압 | 0-8kv/16kv/32kv |
| 고전압 측면 전류 | 0-60mA |
| 내부 콘덴서 | 2μF/32kV,8μF/16kV,32μF/8kV |
| 급증 시간 | 자동 전압은 7초 정도이고, 손으로도 제어할 수 있습니다. |
| 전압 에너지 | 1024J |
| 전압력 | 2kVA |
| 무게 | 120kg 이하 |
| 전원 공급 | AC220V±15%, 50Hz±2Hz |
| 환경 온도: | 환경 온도: |
케이블 결함 사전 위치 매개 변수:
샘플링 주파수: 1MHz~400MHz
• 저전압 펄스 진폭: 300V±15%
• 거리 측정 범위: ≥120km
테스트 범위: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
펄스 너비: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
최소 해상도: 0.07m
테스트 실명 영역: ≤ 10m
• 측정 오류: ≤±(0.5%×L+1m), L는 케이블 길이입니다.
• 작동 전원 공급: 내장 10.4AH 리?? 배터리; 충전 시간은 약 2 시간, 작동 시간은 5 시간

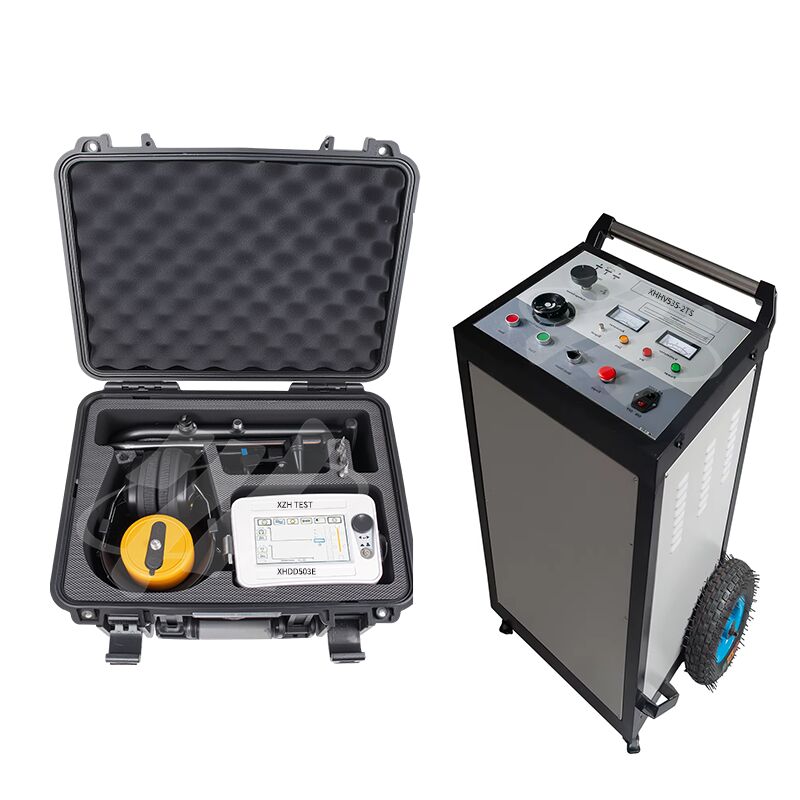

XHDD503E 케이블 결함 지표
XHDD503E 케이블 결함 지표는 케이블 결함 지점의 특정 위치를 결정하기 위해 진동 피커 및 전자기 인덕션의 음자기 동기화 원리를 사용합니다.고전압 펄스 발전기 의 도움 으로, 결함점은 깜빡이고 방출됩니다. 진동 파동과 같은 물리적 현상,결함 지점의 방출 위에 플래시로 생성되는 소리파와 전자기파는 위치 측정 기기의 전용 프로브에 의해 수집됩니다.호스트에 의해 지능적인 처리 후, 결함 거리와 출력 결함 소리가 표시됩니다. 마지막으로, 결함 지점의 정확한 위치는 테스트자의 청력 및 시각에 의해 판단됩니다.그게 바로, 케이블 고장 지점의 정확한 위치 작업은 "직접 케이블 위에, 대략적인 측정 범위 내에서" 완료됩니다.
XHDD503E 케이블 결함 지표는 다양한 낮은 저항, 단회로, 오픈 회로, 및 깨진 와이어 결함에 적합
전력 케이블, 동축 케이블, 저전압 케이블 및 전선이 서로 다른 전압 수준, 서로 다른 가로 절편을 가지고 있으며,
다른 매체들, 그리고 고저항성 결함들의 누출과 플래시.
주요 매개 변수
음향 채널 대역폭
100Hz~1600Hz
100Hz~300Hz
높은 패스: 160Hz~1600Hz
I 밴드 패스: 200Hz~600Hz
채널 조정: 8 음, 자기 및 전압 수준.
음력 출력: 16 레벨 (0-112dB), 저항: 350Ω
감지 범위: 0.00~99.99ms, 75mV~75V
탐지 정확성: 위치: ≤0.1m; 단계 전압: ≤0.5m; 경로: ≤0.5m
작동 전원 공급: 4*18650 표준 리?? 배터리
대기시간: 8시간 이상
환경 온도: -25~65°C, 상대 습도: ≤90%
부피 차원: 428L×350W×230H
전체 무게: 7kg
