지하 케이블 결함 탐지 시스템 결함 탐지

지하 케이블 결함 탐지 시스템 10kV 11kV 및 아래 전압 지하 케이블 결함 탐지

시스템 목적:

• 전력 케이블의 주요 단열 장애를 정확하고 빠르게 감지합니다. 케이블 길이를 캘리브하십시오. 묻힌 케이블의 방향과 깊이를 정확하게 감지하십시오.
• 증명 ∙ 표준 DC로 케이블을 시험
• 케이블에서 결함 거리를 찾습니다.
• 핀 - 지상 케이블 결함 지향.
• 지하 케이블을 추적하고 있어요
• 케이블 묶음에서 케이블을 선택합니다.

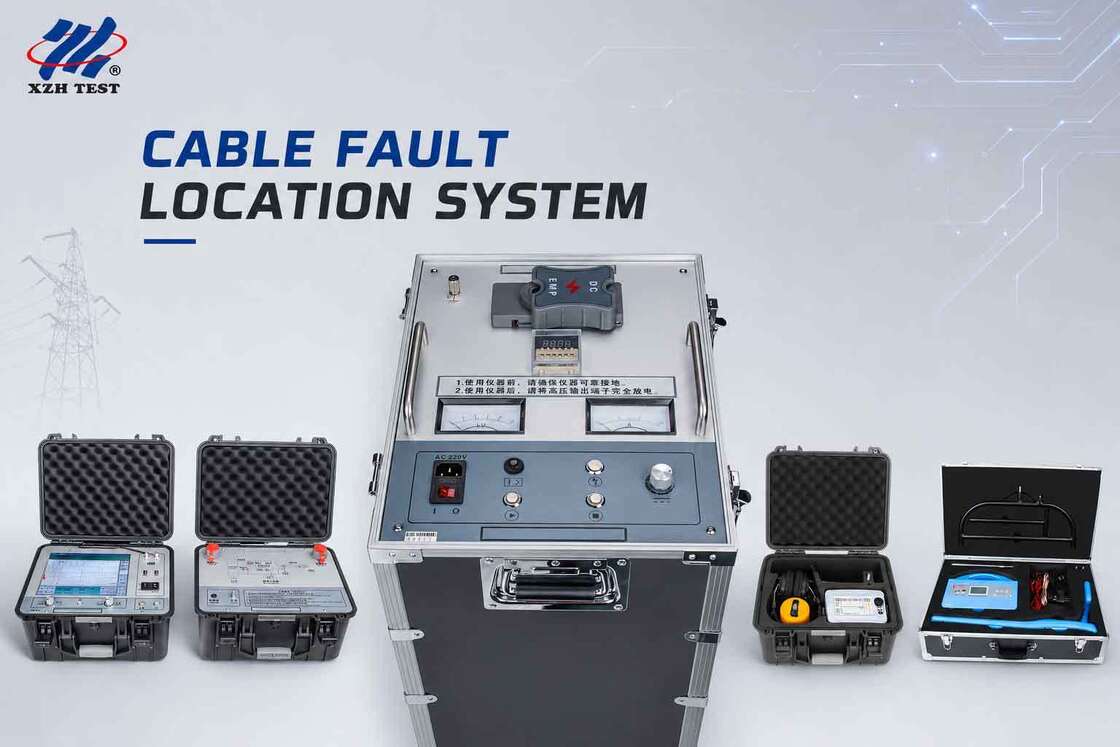

제2항시스템 구성

시스템 구성 요소의 기술 설명

케이블 고장 전 위치

시험 끝에서 케이블 결함 (미터 또는 피트) 의 거리를 결정하는 것은 케이블 결함의 사전 위치로 정의됩니다. 이것은 중요한 측면입니다.케이블 결함의 정확한 사전 위치가 일반적인 급증 발생기와 정해진 방법에 비해 최종 결함 위치까지 걸리는 시간을 줄이기 때문에사전 위치는 시간 도메인 반사계 (TDR) 와 같은 낮은 전압 방법과 SIM, ARC, MIM, ICM / ICE 및 전압 붕괴 방법과 같은 높은 전압 방법을 사용합니다.

1케이블 결함 사전 위치 XHGG502

소개

XHGG502케이블 오류 사전 탐지기전력 케이블 상태 및 결함 거리를 측정하고 분석하는 특수 도구입니다. 그것은 신호 필터링, 획득,데이터 처리, 그래픽 표시 및 그래픽 분석 케이블 속도 측정 완료, 케이블 길이 테스트, 케이블 결함 거리 테스트.

주 단위 펄스 커플러 (다중 펄스 샘플러)

주요 특징

• 펄스 커플러에서 보낸 반사 신호는 자동으로 표시되며, 케이블 오픈 서킷의 전체 길이의 파형은 동시에 표시됩니다.

• 오류 거리의 자동 계산 및 표시

• 대량 테스트 파형 저장 기능: 현장 테스트에서 얻은 파형은 지정 된 순서에 따라 도구에 편리하게 저장 할 수 있습니다.그리고 언제든 기억하고 관찰할 수 있습니다.;

• 표준 프린터 USB 인터페이스;

• 간편한 조작과 높은 신뢰성. 매우 높은 비용 성능을 가지고 있습니다.

• 내장 된 폴리머 리?? 배터리 전원 공급 장치, 전원 공급 환경이없는 케이블 오픈 서킷 및 저저항 단회로 고장을 테스트 할 수 있습니다.

테스트 작업 모드XHGG502 ARC 케이블 결함 사전 탐지저전압 펄스 방법, 고전압 플래시오버 방법, 다중 펄스 방법 등이 있다. 여기서는 다른 장치와 다른 다중 펄스 방법에 초점을 맞추고 있다.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, 그리고 결함 지점에서 비교적 안정적인 단축 도로를 통해 표준 및 명확한 유사한 단축 도로를 얻을 수 있습니다. 결함의 반향, 그리고 이상적인 테스트 파형의 큰 선택이 있습니다.

서로 다른 충동 고전압, 서로 다른 케이블 길이, 서로 다른 케이블 결함 거리, 그리고 큰 코시노스 진동의 기간과 기간은 매우 다릅니다.간단한 2차 펄스 방법으로 수집된 파형은 전송 지연 시간이 충분하지 않아서 큰 코시노스 진동으로 인해 종종 혼란을 겪습니다., 그리고 파형은 혼란스럽고 분석하기가 어렵습니다. 테스트 펄스의 지연 발사 시간을 조정하거나 중압 활 연장 장치를 사용하여만 보장 할 수 있습니다.가동의 어려움과 장비의 무게와 비용을 증가시키는다중 펄스 방법은 이러한 어려움을 극복하고 테스트 절차를 크게 단순화합니다.시험 파동 형태의 8 세트가 한 번의 충격의 고전압 플래시오버 프로세스에서 얻습니다., 그리고 오류 거리를 해석하는 데 편리한 여러 개의 파동 형태가 항상 있습니다. 이것은 또한 두 번째 펄스 방법과 비교하여 다중 펄스 방법의 장점입니다.

운영 시스템 표시

고전압 플래시오버 테스트 모드 하에서 케이블 결함 거리를 테스트,이 테스트 방법은 다양한 높은 저항 결함을 탐지하기에 적합합니다. 화면에 하나의 파형이 있습니다.두 커서 라인의 위치를 조정하여, 결함 거리를 결정할 수 있습니다.

ARC (multi-shot) 테스트 모드에서 케이블 결함 거리를 테스트,이 테스트 방법은 다양한 고 저항 결함을 탐지하기에 적합합니다. 특히 분석하기 어려운 파형에 대해,저저항성 및 잠수 케이블 결함, 복수 펄스 방법은 분석이 더 쉬우며 사용자가 오류 거리를 빠르게 결정하는 데 도움이 될 수 있습니다.

저전압 펄스 테스트 모드에서 케이블 결함 거리를 테스트합니다. 낮은 저항의 오픈 서킷 (파기) 및 단장 결함에서 결함 거리를 쉽게 측정 할 수 있습니다.

기술 매개 변수

패널 소개

1 표시:121인치 산업용 터치 스크린

2 커뮤니케이션:저전압 펄스 메소드 펄스 신호 출력 인터페이스, 고전압 플래시오버 메소드 샘플러 수신 신호 입력 인터페이스

3 징계:안전어어딩 터미널

4 전력 표시기:내부 배터리 전력을 4개의 그리드로 표시합니다.

5 USB-1:외부 무선 네트워크 카드 및 USB 통신 장치

6 USB-2:외부 무선 네트워크 카드 및 USB 통신 장치

7 전원 스위치:"I" 위치, AC 220V 전원 공급을 사용하여 시스템에 전원을 공급합니다.

‧II‧ gear는 내부 배터리를 사용하여 시스템을 전원합니다. ‧전력 소켓‧가 AC 220V 전원 공급 장치에 연결되면 동시에 배터리도 충전합니다.

"O" 기어, 시스템 전원을 끄세요.

8 전원 소켓:기기의 작동 전원 공급 장치, AC 220V 연결 포트

9 피지:AC 220V 전원 공급 시스템의 안전 장치가 설치된 장소

10 자기 검사:복수의 펄스로 신호를 전송합니다.

11 켜/ 끄:산업용 컴퓨터의 작동 전력을 켜고 끄는 것

12 진폭:파동 형태를 수집할 때 파동 크기를 조정하여 수집된 파동 형태의 파장을 변경합니다.

13 표시등:검사 방법을 반영하는 표시등

14 이동:물결 모양을 획득할 때 이동 단추를 조정하여 획득 물결 모양의 기준 높이를 변경합니다.

포장 목록

케이블 경로 추적, 정지, 케이블 식별, 수리 및 재 테스트

2"케이블 경로 추적기"경로종합 테스트) (XHGX507)

케이블 노선 추적

종종 케이블 결함을 파악하는 데 시간이 더 걸립니다. 테스트 중인 케이블의 경로 추적 (CUT) 이 수행되지 않았거나 케이블 경로가 알려지지 않았기 때문입니다.케이블의 정확한 경로는 오디오 인덕션 방법을 사용하여 결정됩니다.

오디오 인덕션 방법에서는, 오디오 주파수 생성기에서 안정적이고 높은 주파수 AC 시누오이드 신호를 시험 끝에 CUT에 주입합니다.지구를 통해 자신의 경로를 완료하고 전체 케이블에 사용할 수 있습니다경로 추적 센서 코일은 지상과 평행하고 오디오 수신기에 연결되어 신호를 감지합니다.수신기에 시각적으로 그래프와 헤드폰으로 캡처된 소리 형태로 표시되는가장 강한 신호는 케이블 위 바로 수신되며 검색 스필이 케이블의 양쪽 또는 그것으로부터 떨어져있는 경우 신호 강도는 감소합니다.케이블 경로는 오디오 수신기 및 헤드폰에서 최대 오디오 신호를 찾아 결정.

설명

XHGX507 지하 케이블 파이프 로케이터는 주로 케이블 결함 위치, 케이블 식별, 케이블 경로 및 깊이 측정에 사용됩니다.과거에는 몇 가지 장비만 사용했을 수 있는 작업을 수행할 수 있습니다..

작동 원칙

지하 케이블 파이프 로케이터는 전자기 인덕션 방법과 통신 원리의 적용을 기반으로 설계되었습니다.

1전자기 신호는 송신기에 의해 생성되며 신호는 다른 전송 연결 방법을 통해 테스트 중인 지하 케이블로 전송됩니다.

2지하 케이블이 전자기 신호를 유도 한 후, 유도 된 전류는 케이블에 생성되며, 유도 된 전류는 케이블을 따라 멀리까지 전파됩니다.

3전류의 전파 과정에서, 전자기파는 지하 케이블을 통해 땅으로 방출됩니다.전자기파 신호는 케이블 위에 있는 바닥에서 수신됩니다..

4지하 케이블의 위치, 방향 및 오류는 수신 신호 강도의 변화에 의해 판단 될 수 있습니다.

특징

●큰 화면 LCD는 신호 강도를 표시하고, 막대, 화살표 및 음성 요청은 운영자가 케이블의 지하 위치와 고장점을 쉽게 판단 할 수 있도록합니다.한 사람이 다 할 수 있어.

●전체 디지털 디자인, 명확 한 대형 화면 LCD 그래픽 디스플레이 및 신뢰할 수 있는 위치 설정

● 휴대 할 수 있고 가볍고, 휴대 하기 쉽다

●중장형 충전 배터리

● 케이블 루프 저항 을 측정 하기 위한 내장 된 오hm 미터

●지구에 2MΩ까지의 단열 결함을 감지하는 데 사용할 수 있습니다.

●밤 사용 에 적응 하기 위해 백라이트 기능

● 케이블 루프 저항 을 측정 하기 위한 내장 된 오hm 미터

●케이블 깊이와 전류를 표시합니다

주요 부품

이 케이블 파이프 로케이터는 주로 송신기와 수신기로 구성되어 있으며, 2개의 클램프, 1개의 A 프레임 및 필요한 연결 전선으로 구성되어 있습니다.

기술 매개 변수

송신기

수신기

포장 목록

신청사건

3.케이블 결함정점로케이터(XHDD503C)

케이블 고장 확인

선착장자가 계산한 대략적인 결함 거리와 경로 추적 절차를 사용하여 표시된 의심되는 결함 영역을 기반으로정확한 케이블 결함 위치 또는 결함 식별이 수행됩니다..

고저항성 및 플래싱 결함 확인

높은 저항과 깜박이는 결함을 식별하기 위해, HV 돌풍은 돌풍 발전기를 사용하여 결함 케이블에 주기적으로 적용됩니다.결함 지점에서 뭉클한 소리를 발생시키고 케이블 주위에 강한 자기장을 생성합니다.. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphones음향 및 자기 신호 모두 오류 지점에서 동시에 생성되기 때문에 정확한 오류 지점은 정확하게 위치하고 있으며, 그 사이의 시간 지연은 0에 가깝습니다.자기장은 또한 사용자가 센서의 위치를 결정 하 고 결과 쉽게 정지.

소개

케이블 결함 위치 기기는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.전자 플래시오버는 충격 방출 발전기로 생성됩니다., 해당 프로브에 의해 잡혀 증폭되고, 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다.그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다포지셔닝 기술, 경로 지원 테스트 및 다른 기술을 통합합니다.여러 테스트 모드와 풍부하고 다양한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다..

이 고정점 기기는 저저항성, 단회로, 개방회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블의 단절 오류에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어, 그리고 고 저항 누출 및 고 저항 플래시 오버. 결함. 기술적 매개 변수는 "GB/T 18268을 준수합니다.1 산업 현장에서 사용되는 시험 장비에 대한 간섭 방지 요구 사항".

전기장비용 특수시험기에 대한 일반 기술조건 제2부 DLT 849.2-2019 표준의 음향 및 자기 고정에 대한 표준 요구 사항을 준수합니다.케이블 결함 탐지 장치".

특징

15인치 터치 높은 밝기 LCD가 햇빛 아래의 가시성을 보장합니다.

2. 자동으로 음향 및 자기 시간 차이를 계산하기 위해 음향 및 자기 동기 위치 기술을 채택합니다.

3음향 신호와 자기 신호의 이득 값과 트리거 값은 다양한 환경에 적응하도록 수동으로 조정 할 수 있습니다.

4그것은 배경 소음 감축 기술을 가지고 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.

5그것은 BNR 배경 소음 감축 및 무성 소음 감축 기능을 가지고 있습니다.

6경로편향 표시가 있습니다.

7다층 물리 격리 신호 센서, 방수 IP65 등급으로 장착

8내장된 대용량 리?? 배터리, 긴 대기 시간, 빠른 충전기와 장착

9작고 가볍고 조작이 쉬우며 간단한 인간-기계 인터페이스입니다.

기술 지표

작동 원칙

이 장치는 고장 을 정확하게 찾아내기 위해 음향 및 자기 동기화 방법 을 사용 한다. 매우 정확 하고 독특한 위치 측정 방법 이다.그것의 원칙은 전통적인 음향 점 결정 방법에 기초하고 있으며 전자기 신호의 탐지 및 응용을 추가합니다..

고전압 발전기가 결함된 케이블에 충격 방출을 수행하면 결함 지점에서 방출로 인해 발생하는 소리는 지상으로 전송됩니다.소음 신호 는 고 감수성 탐사선 에 의해 감지 됩니다증폭 후, "팝"소리는 헤드폰으로 듣고 들을 수 있습니다.

탐사기의 내장 프로브는 자기장 신호를 실시간으로 수신합니다. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal센서 위치를 계속 움직여서 가장 작은 음자기 시간차를 찾아내면 결함점이 바로 그 아래에 있을 것입니다.

전통적인 음향 측정 도구는 일반적으로 이어폰만 사용해서또는 결함 지점에서 방출 소리를 식별하기 위해 계측기 지표의 스윙으로 보완됩니다.방출 소리는 순간적으로 사라지고 주변 소음과 크게 다르지 않기 때문에 경험이 많지 않은 운영자에게 종종 큰 어려움을 초래합니다.음향-자기 동기화 방법은 전통적인 음향 측정 방법의 위의 문제를 효과적으로 피합니다..

포장 목록

운영 패널 소개

1. 조정: 조정 버튼을 누르면 조정 인터페이스에 입력하고 조정 버튼을 회전 조정 매개 변수를 설정합니다;

2. 전원 공급: 시스템 전원 공급을 켜고 끄십시오. 시스템을 켜면 긴 "비프"소리를 듣기 전까지 3 ~ 4 초 동안 전원 버튼을 누르고 유지해야합니다.그러면 버튼을 들어올릴 수 있습니다.켜면 3~4초 동안 켜기 버튼을 누르고 누르면 됩니다.

3디스플레이: 5인치 터치 디스플레이

1 센서: 탐사 센서 연결 포트

2 충전: 충전기 연결 포트

3 전용 헤드폰 잭

인터페이스 및 기능 소개

작동 인터페이스는 파동 형태 표시 영역과 매개 변수 조정 영역을 포함한다. 각 부품의 기능은 위의 그림의 로고에 따라 하나씩 소개됩니다.

1/2: 소리 증가 설정/음 촉매 설정

3/4: 자기장 증강 설정/자기장 트리거 설정

5: 탐사기 표시

6: 모든 패스 필터링

낮은 통과 필터링

높은 패스 필터링

밴드 패스 필터링

7- 무성 설정

8.BNR 설정

9음량 설정

10전력 표시

11음력: 음력 표시 및 그에 따른 수치 표시.

12.전자기 신호: 초기화 완료, 당신은 로고를 샘플링 할 수 있습니다 ( 번개 노란색); 무성 또는 터치 센서 로고 ( 번개 흰색).

13자기장 강도: 자기장 강도 표시 및 그에 따른 수치 표시.

14.4 세트의 음향 및 자기 시간 차이 데이터 디스플레이, 고정 포인트의 정확성을 향상시키기 위해 사용자 참조를 위해 음향 및 자기 시간 차이를 보여줍니다.

4.XHHV535-4Z 휴대용 고전압 전압 발전기

높은 저항과 반짝이는 결함을 파악하기 위해, 돌파 발생기는 고전압 돌파를 주기적으로 고장난 케이블에 적용하는 데 사용됩니다.결함 지점에서 펑킹 소리를 생성하고 케이블 주위에 강한 자기장을이 음향 및 자기 신호는 센서 (감각 지표 마이크) 의 도움으로 잡히고 위치 수신기에 그래픽 형태로 동시에 표시됩니다.그리고 음향 신호는 헤드폰을 통해 들을 수 있습니다.음향 신호와 자기 신호는 오류 지점에서 동시에 생성되기 때문에 정확한 오류 지점을 확인할 수 있으며, 그 사이의 시간 지연은 0에 가깝습니다.자기장 은 또한 사용자 들 이 센서 의 위치 를 결정 하는 데 도움 이 될 수 있다, 결함 지점을 쉽게 찾을 수 있습니다.

설명

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"그것은 주로 35kV 및 그 이하의 전압 수준의 케이블의 결함 테스트 중에 충격 방출에 사용됩니다. 그것은 또한 다른 전기 장비의 DC 저항 전압 테스트에 사용될 수 있습니다.

이 장치는 DC 고전압 소스, 에너지 저장 콘덴시터, 배열 공 간격을 하나로 통합합니다.이 장비는 수백 킬로그램 무게의 전통적인 테스트 트랜스포머를 완전히 대체합니다, 작동 상자 및 펄스 에너지 저장 콘덴서 (일반적으로 5kVA 트랜스포머 세트가 60 kg 이상, 제어 상자가 30 kg 이상,그리고 20kg 이상의 펄스 에너지 저장 컨덴시터).

전원 공급 장치는 고 정밀, 고 안정성 특수 고 전압 전자 부품 및 고 주파수 고 전압 기술을 채택합니다.전체 기계의 구조가 간단하고 무게가 가벼운. 펄스 발전기는 인간화 된 설계와 작동 모드를 채택합니다. 안전하고 신뢰할 수 있습니다. 그것은 실제로 충돌에 의해 손상되지 않는 효과를 달성합니다.그리고 그것은 또한 정상적으로 작동 할 수 있습니다 고전압이 땅에 단축 될 때현재 가장 가볍고 사용자 친화적 인 휴대용 DC 충격 고전압 장비입니다. 전력 케이블 결함 검출에 이상적인 제품입니다.

기술 매개 변수

패널 소개

1.고전압 출력 (DC):DC 전압을 견딜 때, 고전압 출력 라인을 연결합니다.

2.고전압 출력 (EMP):충동 방출 중에, 고전압 출력 라인을 연결하십시오.

3.안전해요ty땅:기기 캐싱은 기기 캐싱의 전기화를 방지하기 위해 기기 캐싱 또는 인원을 위해 지상화됩니다.

4.시간 설정:방출 시간 간격을 설정합니다.

5.볼트미터:높은 전압 출력 전압 표시, 실시간으로 전압 값을 표시하는 데 사용됩니다.

6.전원 소켓:기기 작동 전원 공급, AC 220V ± 10%/50Hz ± 1Hz

7.안전 튜브 받침대:AC 220V 전원 공급 시스템 내 안전 튜브 설치 위치

8.전원 스위치:'I 위치'는 시스템에 전원을 공급하기 위해 AC 220V 전원을 켜는 것을 나타냅니다.

"0 gear"는 시스템에 전원을 공급하기 위해 AC 220V 전원 공급을 끄는 것을 의미합니다.

9.초전류 보호 스위치:상태를 누르면 과류 보호 기능이 시작되었음을 나타냅니다. 반등되면 계기가 과류 보호 기능을 활성화했음을 나타냅니다.

10.시동 버튼/실점 지점 표시등:

제로 위치 표시등이 켜져있을 때 (노란색), 그것은 제로 위치 상태에 있음을 나타냅니다. 시작 버튼을 누르면 고전압 출력을 시작할 수 있습니다.

0지상 표시등이 켜지지 않은 경우 0지상 상태가 아니라는 것을 나타냅니다. 전압 조절 단추를 시계 반대 방향으로 0지상 상태로 돌린 후제로 위치 표시등이 켜져 있는 경우, 그리고 시작 버튼을 누르면 고전압 출력을 시작할 수 있습니다.

11.정지 버튼/고전압 표시등:테스트가 완료되거나 이상 현상이 발생하면 이 버튼을 누르면 고전압 출력을 차단합니다.고전압 표시등이 켜면 고전압 출력이 활성화되었다는 것을 나타냅니다.; 고전압 표시등이 꺼져 있어 고전압 출력이 중지되었다는 것을 나타냅니다.

12.전압 조절 단추:전압의 크기를 조정하는 데 사용됩니다. 출력 고압을 크기에서 크기로 증가하도록 시계 방향으로 조정하고 크기에서 크기로 감소하도록 시계 반대 방향으로 조정합니다.

13.방출 버튼:고전압 정지 상태에서 이 버튼을 누르면 내부에 저장된 전기를 수동으로 방출할 수 있습니다.

14.암페미터:저전압 측정 전류 표시

포장 목록

더 많은 질문과 요구 사항이 있다면 자유롭게 연락하세요~! 감사합니다!
