| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507 |

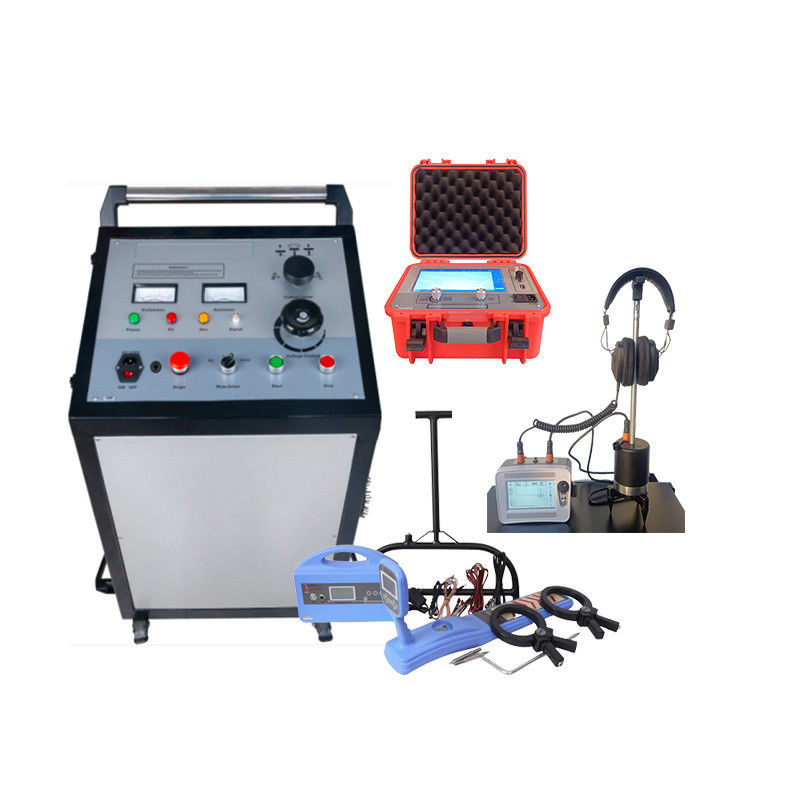

XZH TEST 휴대용 아크 반사 케이블 고장 탐지 시스템은 지하 전력 케이블 네트워크를 위한 완전 통합형 진단 플랫폼입니다. 400MHz TDR 사전 로케이터와 특허받은 다중 펄스 ARC 반사 기술, 디지털 음향-자기 핀포인터, 다중 주파수 케이블 파이프 로케이터, 2048J 트롤리형 고전압 서지 발생기를 결합한 이 시스템은 초기 사전 위치 확인부터 센티미터 수준의 정확한 핀포인트까지 전문적인 고장 탐지를 제공합니다. 유틸리티 현장 작업자, 전기 계약자 및 산업 유지보수 팀을 위해 설계된 이 시스템은 최대 120km 길이의 케이블을 지원하며, 0.07m의 사전 위치 확인 해상도와 <0.2m의 최종 핀포인트 정확도를 제공하여 최소한의 굴착으로 빠르고 확실한 고장 해결을 가능하게 합니다.
시스템 구성| 제품명 | 모델 | 수량 | 주요 기능 |
|---|---|---|---|
| 케이블 고장 사전 로케이터 | XHGG502A | 1 | TDR, ICE, ARM (다중 펄스) — 400MHz, ≥120km 범위, 10.1인치 터치 디스플레이 |
| 케이블 고장 핀포인터 | XHDD503C | 1 | 디지털 음향-자기 동기화, <0.2m 정확도, IP65 |
| 케이블 파이프 로케이터 | XHGX507 | 1 | 경로 추적, 깊이/전류 측정, 케이블 ID, 스텝 전압 (A-프레임) |
| 고전압 서지 발생기 (트롤리) | XHHV535-4TSC | 1 | 0–32kV, 2048J, 3단 속도 커패시터 뱅크, 트롤리 카트 디자인 |
| 매개변수 | 사양 |
|---|---|
| 시스템 모델 | XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507 |
| TDR 샘플링 주파수 | 1MHz – 400MHz |
| 사전 위치 범위 | ≥120km |
| 사전 위치 해상도 | 0.07m (사각지대 ≤10m) |
| 핀포인트 정확도 | <0.2m (음향-자기) |
| 경로 감지 깊이 | 최대 10m (최대 15km 거리) |
| 서지 전압 | 0–32kV (3단: 8/16/32kV) |
| 방전 에너지 | 0–2048J (전압 레벨당) |
| 서지 발생기 유형 | 트롤리 카트 장착, 3단 속도 커패시터 뱅크 |
| 브랜드 | XZH TEST |
| 원산지 | 중국 |
| 인증 | CE, ISO |
| 보증 | 12개월 |
XHGG502A의 8펄스 ARC 반사 방식(ARM)은 표준 TDR에서 약하거나 모호한 반사를 생성하는 고저항 및 플래시오버 고장을 위해 특별히 설계되었습니다. 코사인 진동 간섭으로 어려움을 겪는 2차 펄스 방식과 달리, ARM은 단일 HV 임펄스당 8개의 파형 세트를 획득하여 케이블 길이, 고장 거리 또는 진동 주기와 관계없이 여러 개의 깨끗하고 해석 가능한 고장 에코를 보장합니다. 이는 특히 종이 절연 케이블의 물 침투 고장 및 고임피던스 외피 고장에 효과적입니다.
XHHV535-4TSC 트롤리 디자인은 실험실 등급 서지 발생기(32kV에서 2048J)의 높은 에너지 출력과 현장 이동성을 결합합니다. 바퀴 달린 카트 디자인(550×500×1000mm, ≤130kg)은 3단 전환 가능한 커패시터 뱅크(4/16/64μF)를 수용하고 세 가지 작동 모드(단일 트리거, 6–7초 간격 자동 사이클, DC 내전압 테스트)를 제공하면서 작업 현장을 가로질러 단일 작업자가 운반할 수 있도록 합니다. 통합된 자동 방전, 제로 스타트 인터록 및 IP54 인클로저는 휴대용 장치의 안전성과 기능을 능가합니다.
예. 각 구성 요소는 직관적인 터치스크린 인터페이스(사전 로케이터 10.1인치, 핀포인터 5인치)와 그래픽 안내를 통해 단일 작업자 배포를 위해 설계되었습니다. XHGX507 케이블 파이프 로케이터는 바 그래프, 화살표 및 음성 안내를 제공하여 한 사람이 전체 경로 추적 및 깊이 측정 워크플로우를 수행할 수 있습니다. XHHV535-4TSC 서지 발생기는 쉽게 단일 사람 위치 파악을 위해 바퀴가 달려 있습니다. 고전압 작업 중에는 표준 유틸리티 안전 프로토콜에 따라 안전을 위해 2인 승무원이 권장됩니다.
XZH TEST는 모든 시스템과 함께 포괄적인 영어 사용자 설명서, 현장 시운전 및 요청 시 작업자 교육을 제공합니다. 12개월 표준 보증은 제조 결함을 보장하며, 연장 보증 및 서비스 계약도 가능합니다. 이메일, 화상 통화 및 전화를 통한 원격 기술 지원이 포함됩니다. 고전압 출력 케이블(5m), 보호 접지 케이블(5m), 커플링 클램프(Φ150mm), 스텝 전압 감지를 위한 A-프레임, 충전기 및 연결 리드 등 필요한 모든 액세서리를 공급합니다.
표준 배송은 주문 확인 후 5–8영업일입니다. 각 시스템 구성 요소는 안전한 국제 운송을 보장하기 위해 내부 폼 쿠셔닝이 있는 강화 수출 등급 목재 케이스에 개별적으로 포장됩니다. 최소 주문 수량은 1개이며, T/T 결제 조건입니다. 연간 공급 능력은 2,000세트로, 개별 구매 및 대규모 조달 프로그램 모두에 대한 가용성을 보장합니다.
| 항목 | 세부 정보 |
|---|---|
| 포장 | 내부 폼 쿠셔닝이 있는 강화 수출 등급 목재 케이스 |
| 배송 시간 | 5 – 8 영업일 |
| 공급 능력 | 연간 2,000세트 |
| 최소 주문 수량 | 1개 |
| 결제 조건 | T/T |
| 보증 | 12개월 |
