| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |

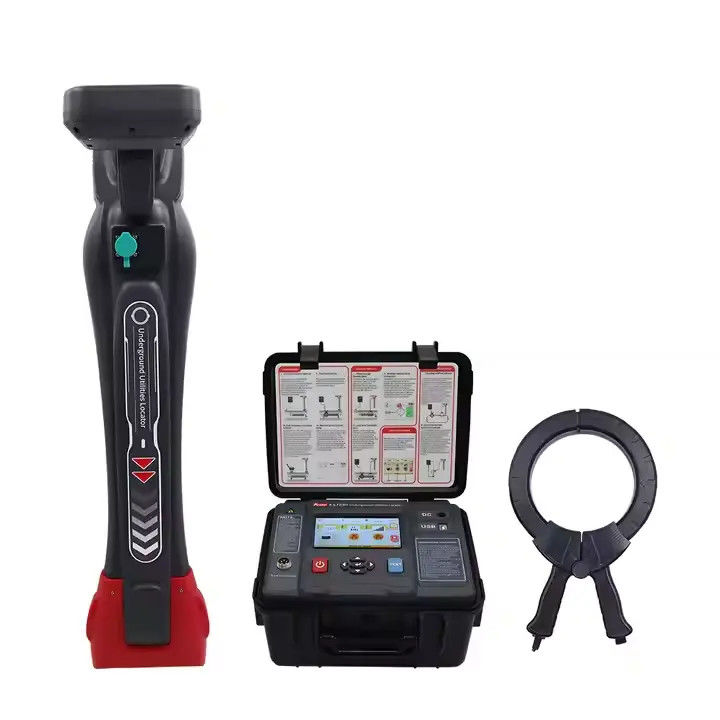

| Model Number: | XHGX507C |
| 기능 | 파이프라인 탐지(케이블 위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A-프레임 고장 찾기(선택 사항) |
| 전원 | 8.4V 대용량 충전식 리튬 배터리 |
| 입력 방식 | 내장 수신 코일, 유연한 클램프, A-프레임(선택 사항) |
| 수신 주파수 | 활성 탐지 주파수: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz 전원 주파수 수동 탐지 주파수: 50Hz, 60Hz, 250Hz RF 수동 탐지 주파수 대역: 중심 주파수는 32.7kHz, 65.6kHz, 81.9kHz, 197kHz로 나뉩니다. |
| 파이프라인 탐지 모드 | 넓은 피크 방법, 좁은 피크 방법, 계곡 방법 |
| 파이프라인 탐지 탐지 범위 |
직접 연결 방식: 일반적으로 케이블 길이는 0~20km에 도달할 수 있으며, 이는 주로 지면 저항, 케이블 저항 및 케이블 매설 깊이에 따라 결정됩니다. 커플링 방식: 일반적으로 케이블 길이는 0~10km에 도달할 수 있으며, 이는 주로 지면 저항, 케이블 저항 및 케이블 매설 깊이에 따라 결정됩니다. 유도 방식: 2m 미만으로 매설된 케이블에 적용 가능 |
| 깊이 및 전류 | 케이블 깊이 및 전류 값 실시간 표시 |
| 파이프라인 측정 깊이 | 0-20m |
| 깊이 정확도 | 평면 위치 정밀도: 대상 케이블 또는 파이프라인의 중심축 위치: ±5%(매설 깊이 0-3m) -10%(매설 깊이 3m-20m) |
| 참/거짓 팁 | 인접 케이블의 간섭 제거. 인접 케이블을 측정할 때, 인접 케이블의 측정은 인접 케이블에서 피드백되는 다른 신호 강도 및 측정 전류 위상에 따라 구별할 수 있습니다. 케이블을 추적하는 과정에서 위상 다이얼과 포인터를 관찰하여 측정 케이블을 인접 케이블과 구별합니다. |
| 음성 안내 | 신호 강도에 따라 변하는 FM 톤 |
| 간섭 방지 디스플레이 | 녹색: 간섭 없음 녹색: 좋음(결과를 신뢰할 수 있음) 빨간색: 심각한 간섭(결과를 신뢰할 수 없음) |
| 간섭 방지 능력 | 극도로 좁은 수신 주파수 대역과 고유한 디지털 처리 방법은 인접한 작동 케이블 및 파이프라인의 전원 주파수 및 고조파 간섭을 완전히 억제할 수 있습니다. |
| 간섭 거리 | 커플링 방식 및 유도 방식을 사용할 때 송신기는 짧은 거리 내에서 간섭을 발생시킵니다. 간섭 거리는 송신 전력 및 주파수와 관련이 있습니다. 전력과 주파수가 높을수록 간섭이 강해집니다. 수신기가 송신기의 간섭을 받지 않는 최소 거리는 종종 실험을 통해 결정해야 합니다: 파이프라인 탐지: 커플링 방식의 경우 5m, 유도 방식의 경우 20m 떨어진 곳에서 간섭이 없다고 확인할 수 있습니다. 케이블 식별: 커플링 방식의 경우 2~5m 떨어진 곳에서 간섭이 없다고 확인할 수 있습니다. |
| 케이블 식별 | 식별 방법: 유연한 클램프를 이용한 지능형 식별; 보정 가능한 케이블 수: 1~20개; 보정 값: 수신 신호 및 송신 신호의 전류 백분율이 보정 값의 75%에서 135% 사이인 것은 성공적인 식별 조건 중 하나입니다; 방향성: 송신 클램프, 수신 클램프 및 로딩 신호는 동일한 방향이어야 하며, 이는 성공적인 식별 조건 중 하나입니다. |
| 케이블 식별 탐지 범위 |
직접 연결 방식: 0Ω ~ 8kΩ의 루프 저항을 가진 신호를 식별할 수 있습니다(일반적으로 0~20km의 케이블 길이에 도달할 수 있으며, 주로 지면 저항 및 케이블 저항에 따라 결정됨). 커플링 방식: 0Ω ~ 1kΩ의 루프 저항을 가진 신호를 식별할 수 있습니다(일반적으로 0~6km의 케이블 길이에 도달할 수 있으며, 주로 지면 저항 및 케이블 저항에 따라 결정됨). |
| 디스플레이 | 4.3인치 LCD 컬러 스크린(고휘도 스크린), 햇빛에서도 보임 |
| 터치 | 예, 정전식 터치 |
| 크기 | 약 350mm(L) × 155mm(W) × 700mm(H) |
| 무게 | 약 2kg |
| 연결 인터페이스 | Type-C USB 포트, 항공 소켓 |
| 코일 내부 직경 | φ200mm (필요에 따라 더 큰 직경 맞춤 제작 가능) |
| 작동 온도 및 습도 | -10°C~40°C; 80%Rh 미만 |
| 보관 온도 및 습도 | -10°C~50°C; ≤95%RH, 결로 없음 |
| 내압 | AC2000V/rms (케이스 전면 및 후면 사이) |
| 안전 규정 준수 | IEC61010-1 CAT 600V, IEC61010-031, IEC61326, 오염 등급 2 |
| 기능 | 다중 주파수 신호 전송 모드 |
| 전원 | 10.8V 대용량 충전식 리튬 배터리 |
| 출력 방식 | 직접 연결 방식, 커플링 방식, 유도 방식 |
| 출력 주파수 | 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| 출력 모드 | 자동 식별, 다른 액세서리에 따른 자동 식별 |
| 출력 전력 | 최대 15W, 9단계 조절 가능 |
| 임피던스 | 완전 자동 실시간 임피던스 매칭 및 보호 기능 |
| 직접 출력 전압 | 최대 150Vpp |
| 회로 보호 | 과부하 및 단락 보호 기능 포함 |
| 액정 | 5인치 LCD 컬러 스크린 |
| 터치 | 예, 정전식 터치 |
| 장비 크기 | 약 320mm(L) × 275mm(W) × 145mm(H) |
| 무게 | 송신기는 약 3.85kg; 송신기 클램프는 약 1.18kg |
| 충전기 | DC 11.1V 3A |
| 발사 클램프 크기 | 길이, 너비 및 두께: 297mm × 194mm × 39mm |
| 발사 클램프 내부 직경 | φ125mm |
| 송신기 케이블 길이 | 3m |
| 테스트 라인 | 빨간색 테스트 리드 3m, 검은색 테스트 리드 3m |
| 연결 인터페이스 | USB 포트, DC 포트, 항공 소켓 |
| 내압 | 송신기는 통합 특수 공구 상자 설계를 채택합니다. |
| 내전압 | AC 3700V/rms (기기 상자 상하단 사이) |
| 전자기 특성 | IEC61326(EMC) |
| 안전 규정 준수 | IEC61010-1 (CAT 300V, CAT IV 150V, 오염 등급 2) |
