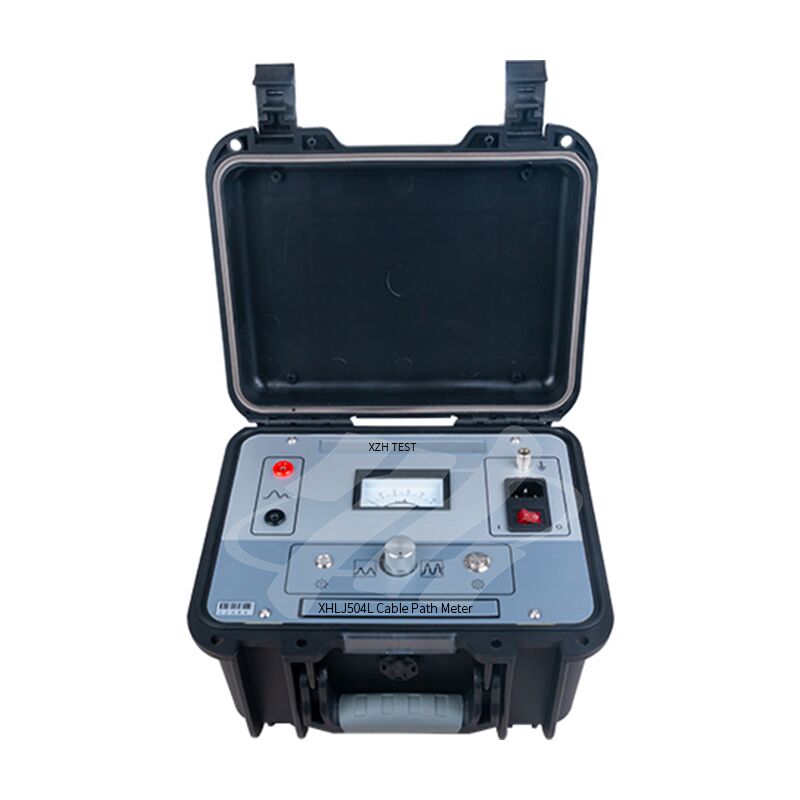

XHLJ504케이블 노선 추적기 (케이블 파이프 로케이터)묻힌 케이블 경로를 탐지하기 위해 필요한 고전력 경로 신호 발생기 (전달기) 와 수신기로 구성됩니다.
케이블 경로 측정기의 기본 원리는 경로 신호 발생기 (즉 경로 측정기의 신호 전송 호스트) 를 사용하여 시험 중인 케이블에 경로 펄스 신호를 입력하는 것입니다.따라서 전자기파를 생성합니다, 그 다음 탐사선으로 수신하고 수신기는 수신 신호를 증폭합니다. 처리 후 출력은 이어폰과 포인터 미터로 전송됩니다.
이 케이블 루트 트레이저는 음향 피크, 음향 골짜기 및 이어폰의 포인터 미터의 기울기 정도에 따라 케이블의 묻힌 경로와 깊이를 판단합니다.
다기능
케이블 경로 수신기는 탐사선과 헤드폰 등을 연결하는 데 사용되며 케이블 결함 지표로 사용될 수 있습니다.
주요 부품
이 케이블 파이프 로케이터는 주로 송신기와 수신기로 구성되어 있으며 두 부분은 아래와 같이 표시됩니다.
기술 매개 변수
송신기
| 출력 신호 | 15kHz 간헐적 |
| 출력 전력 | 100W |
| 출력 전류 | 0·2A |
| 작동력 | 220V (1±10%) 50Hz (1±5%) |
수신기
| 확대 | 5001,000번 |
| 탐지 정확성 | ±0.2m |
| 출력 임페던스 | 350Ω |
| 작동 전원 공급 장치 | 2개의 표준 9V 배터리 |
| 평온 전류 | < 10mA |
제품 특성
1전통적인 전자기 인덕션 원리를 사용하여 강력한 반 간섭 능력을 사용합니다.
2과전류 및 단류 보호 기능으로 안전하고 신뢰할 수 있습니다.
3높은 전력 출력, 케이블 길이에 의해 제한되지 않습니다, 오픈 회로 또한 경로를 찾을 수 있습니다.
4출력은 단계없이 조절되며 다양한 테스트 사이트에 적합하며, 높은 적응력을 가지고 있습니다.
5초고속 확대, 탐지 깊이는 10m 이상입니다.
6초저전력 소비 설계, 휴식 전류는 10mA 미만입니다.
7아날로그 미터의 설계, 신호 강도 및 경향은 한눈에 분명합니다.
8제로 레벨은 임의로 조정할 수 있어 모든 종류의 강점과 약점 장면에 적합합니다.
현장케이블 경로 테스트 --표시 도표
일반 경로 감지 연결 유선 다이어그램
초장 또는 끊어진 케이블 경로 감지 전선 다이어그램
특별 경로 탐지 전선 도표
케이블의 묻힌 깊이 테스트
케이블의 묻힌 깊이를 판단할 때, 측정된 케이블의 위치에 45도 각도로 지표와 함께 탐사선을 배치할 수 있습니다."외로 이동" 경로에 세로. 탐사기의 중앙에 가장 작은 소리 포인트를 찾아, 탐사선이 이동하는 거리는 케이블의 묻힌 깊이입니다. 위의 작업 필수 사항에 대해,다음 그림에서 탐사기의 배치의 스케마적 다이어그램을 참조하십시오..
탐지 배치의 스케마

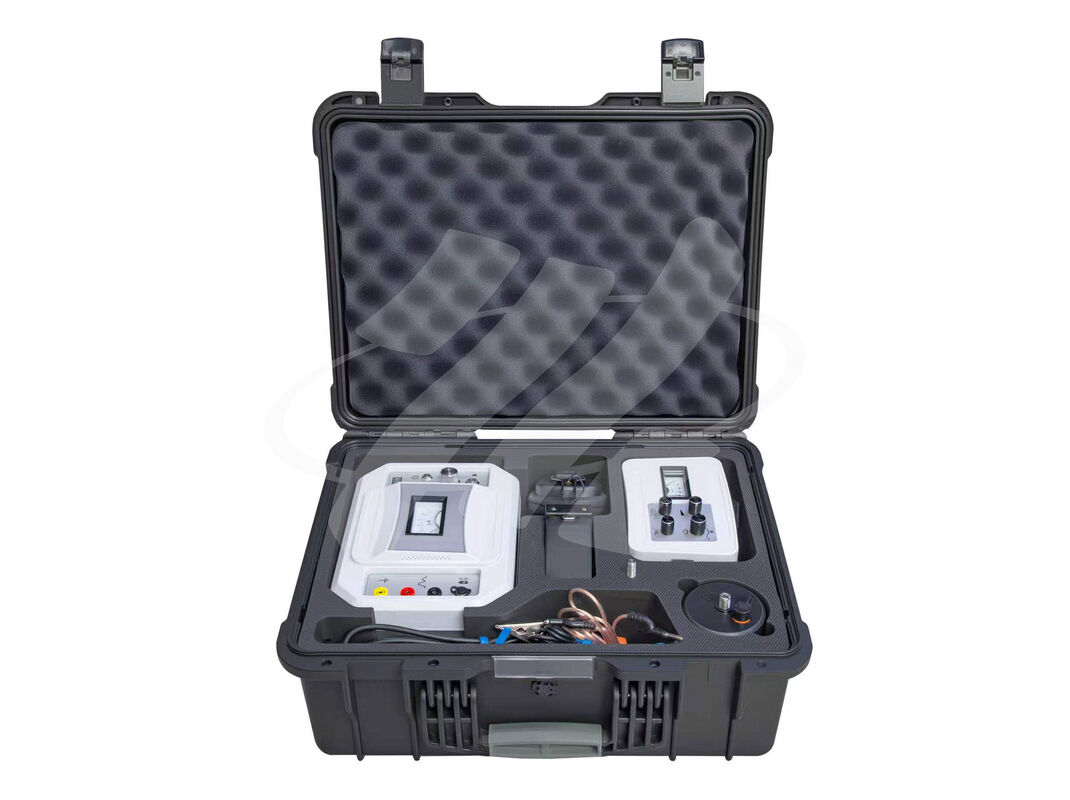

포장 목록
