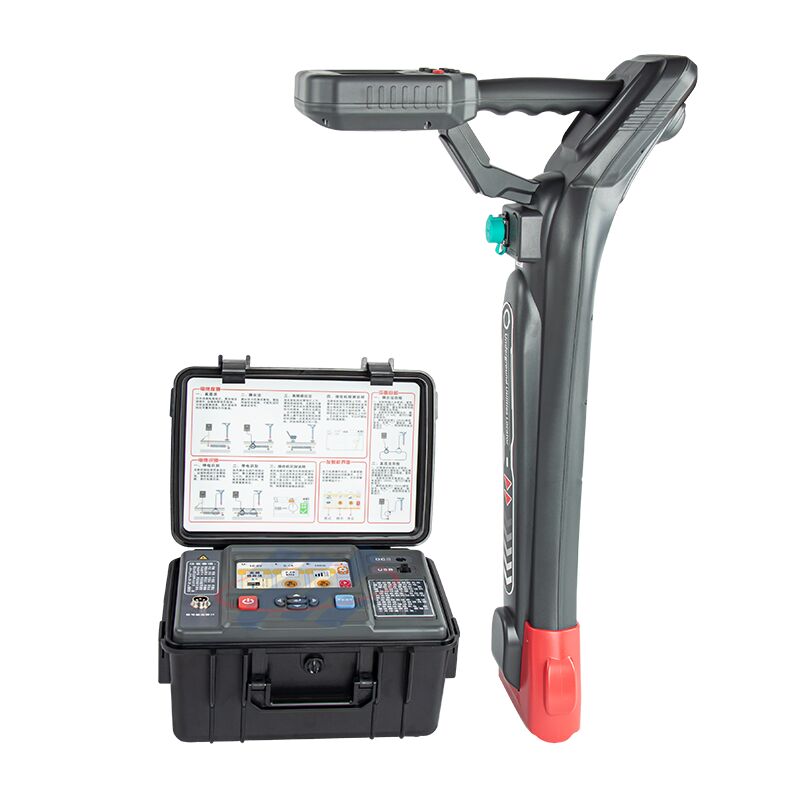

휴대용 전기 케이블 및 금속 파이프 라인 위치 검사기

Name: 휴대용 전기 케이블 및 금속 파이프 라인 위치 검사기
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	CE, ISO
모델 번호:	XHGX507X

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

CE, ISO

모델 번호:

XHGX507X

적용:

지하 케이블 및 파이프 위치

맞춤형:

OEM 서비스

운송 패키지:

폼으로 채워진 나무 케이스

보증:

12개월

송신기 작동 모드:

직접 연결, 커플링, 유도

표시:

디지털

송신기 출력 주파수:

577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS Low, SS High, 다중 주파수 모드.

수신기 주파수:

50Hz, 60Hz, LF, SSLOW, SSHIGH, 577Hz, 8KHz, 33KHz, 82KHz, 133KHz, 초기에는 577Hz.

Trading Information

최소 주문 수량:

1 단위

포장 세부 사항:

목재 케이스

배달 시간:

5~8일

지불 조건:

T/T

제품 설명

이 케이블 파이프 로케이터 XHGX507X는 지하 케이블의 전자기장 신호를 사용하여 케이블을 위치시키고 깊이와 전류를 나타냅니다.케이블 탐지 기능을 실현하기 위해.
이 장치의 송신기와 수신기는 미국 FCC 규칙의 15 부분, 이 장비는 유럽 지침 1999/5/EC의 관련 규정을 준수합니다.
특징:

이 장치는 케이블 경로 검색, 전력 불동 및 라이브 케이블 식별에 사용할 수 있습니다

현재 방향 및 단계 표시 기능을 지원하며 추적 신호의 현재 방향 및 단계를 표시 할 수있는 독특한 기술을 갖추고 있습니다.검색 경로의 정확성을 효과적으로 향상시킵니다..

동시에 케이블의 묻힌 깊이를 감지할 수 있습니다.

여러 주파수 옵션, 577HZ, 815HZ,8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, 다주파수 모드를 가진 송신기.

현재 외부 연속 저항값을 테스트하기 위해 오프미터 기능을 사용한다.

신호 강도의 디지털 표시

왼쪽과 오른쪽 화살표는 파이프 라인의 위치를 나타냅니다.

작업 주파수

신호 강도의 그래픽 표시

작동 모드

배터리 전력

나침반은 파이프 라인의 방향을 나타냅니다.

파이프 라인 깊이와 전류를 실시간으로 표시합니다.

송신기에 대한 간략한 소개

휴대용 전기 케이블 및 금속 파이프 라인 위치 검사기 3

송신기 계기판 및 기능 도입
송신기는 충분한 전력을 방출할 수 있는 신호 소스이며, 이 장비 세트의 핵심 중 하나입니다. 완전한 기능, 높은 지능 및 간단한 조작이 있습니다.
패널 소개
참고: 위 그림 참조
1키 2. 출력 포트 3. LCD 디스플레이 영역 4. 주파수 복합 키 5. 전력 조절
복합 키
6- 메뉴 복합 키 7. 충전 포트
함수 소개
1. 스위치 키: 이 스위치는 자기 잠금 스위치입니다; 전원을 켜기 위해 누르면 송신기가 작동 상태입니다; 전원 공급을 끊기 위해 팝업하면 송신기가 종료 상태입니다.
2. 출력 포트: 이 포트는 다중 코어 전용 항공 소켓이며, 신호의 출력 모드를 변경하는 데 사용됩니다. 직접 연결 라인을 연결하는 것은 직접 연결 모드입니다.접착 클램프 연결을 삽입하는 것은 접착 모드; 선을 연결하지 않는 것은 인덕션 모드입니다.
3액체 결정 디스플레이 영역: 필요한 기본 정보를 표시합니다.
4. 주파수 키: 이 키는 조그 소프트 스위치입니다; 출력 신호의 주파수는 누르면 매번 변경 될 수 있습니다; 초기 전원 가동은 577Hz입니다. 처음에는 감지 모드에서 8KHz입니다.주파수 설정 메뉴 인터페이스에서, 이 키를 누르면 빛 막대기가 다루는 주파수를 선택하거나 취소합니다. 다주파수 모드 설정에서 이 키를 누르면 출력 주파수 채널을 선택합니다.
5. 전원 키: 이 키는 조그 소프트 스위치입니다; 출력 전력은 누르면 한 번씩 변경 될 수 있으며, 저등급, 중등급, 고등급 및 풀등급에서 선택할 수 있습니다.주파수 메뉴를 클릭하세요.; 멀티 주파수 모드 설정에서 이 키를 누르면 출력 주파수를 선택합니다.
6. 메뉴 키: 이 키는 조그 소프트 스위치입니다; 주파수 설정 메뉴, 저항 측정 모드 및 멀티 주파수 모드 설정으로 사이클하기 위해 이 키를 누르십시오.
7충전 포트: 이 포트는 Φ2.1 충전 스탠드입니다. 배터리를 충전하기 위해 특수 충전기를 연결하는 데 사용됩니다.
송신기 인터페이스 디스플레이 콘텐츠

빈도	현재 출력 주파수를 표시
힘	현재 출력 전력을 표시; 그것은 낮은 등급, 중등 등급, 각각 고품질 및 완전품질
모드	현재 작동 모드를 표시; 직접 연결, 결합, 인덕션 별도로 표시됩니다.
전류	현재 루프 전류 값을 표시합니다. 유효 표시는 0-999 mA입니다. 임피던스: 현재 루프 임피던스 값을 표시합니다. 효과적인 표시는 00001~20000 오름
힘	현재 배터리 전력을 나타냅니다. 배터리 기호로 표시됩니다. 모든 검은색은 전체 전력, 왼쪽은 현재 전력 비율 표시입니다.
일치하는 팁	그림 아래의 원이 롤링을 시작하면, 그것은 송신기가 안정적으로 작동합니다.
주파수 설정	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss 낮은, ss 높은, 다중 주파수 모드

신호 출력 모드 - 송신기 작동 모드
송신기는 세 가지 방법으로 (직접 연결, 결합, 인덕션) 대상 케이블에 적용 될 수있는 다른 AC 신호를 출력 할 수 있습니다.목표 케이블에서 신뢰할 수 있는 신호 전송을 보장하기 위해, 선에 신뢰할 수 있는 루프가 있어야 합니다. 그것은 토양으로 구성 된 간접 루프가 될 수 있습니다.충분히 긴 케이블과 지상 사이에 형성된 분산 용량으로 구성된 용량 회로, 또는 직선 간 단회로 결함 지점으로 구성 된 직선 루프입니다. 다른 회로는 다른 테스트를 수행합니다.
접수자에게 간단한 소개

휴대용 전기 케이블 및 금속 파이프 라인 위치 검사기 4

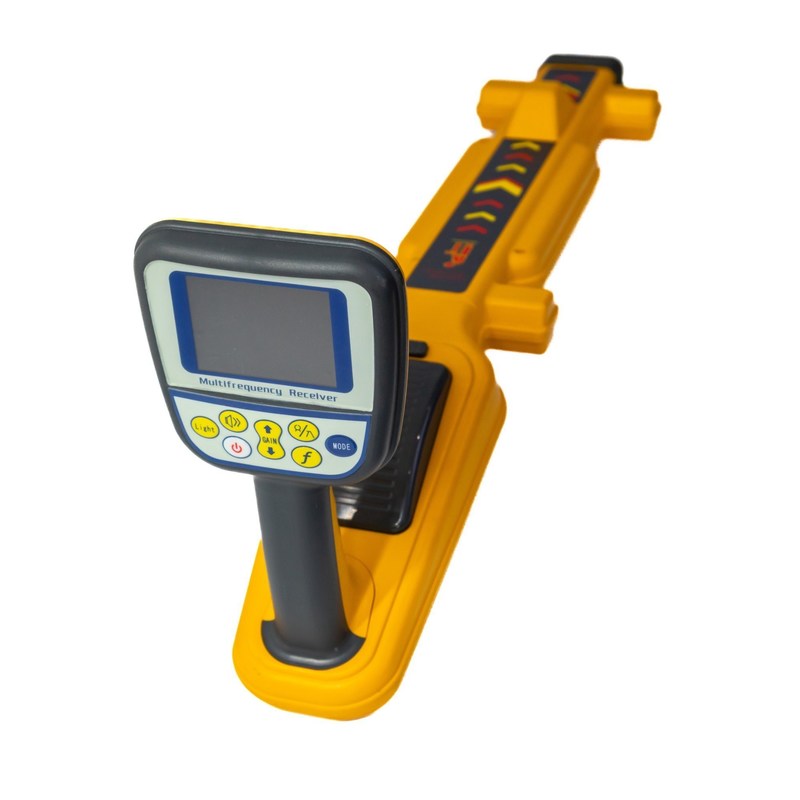

수신기 패널 및 기능 도입
수신기는 특정 자기장을 수신하고 전기 신호로 변환하여 표시하고 운영자에게 알릴 수있는 시스템 회로의 통합입니다.이 도구 세트의 두 번째 핵심입니다.완전 기능성, 고도로 지능성, 휴대성, 가벼운 무게, 조작이 쉽다.

휴대용 전기 케이블 및 금속 파이프 라인 위치 검사기 5

인터페이스 디스플레이 컨텐츠 기능 도입
수신기 폭 픽 화살표 모드 인터페이스
주파수:현재 수신 주파수 값을 표시합니다. 전원이 켜지면 초기 값은 577Hz입니다.
그레이팅:신호 강도는 그레이트의 길이에 의해 표시됩니다. 그레이트는 양쪽에서 중앙으로 이동하며, 그레이트가 가득했을 때 신호는 너무 강하거나 범위 밖입니다.
3자리:신호 강도는 숫자의 크기로 표시됩니다. 유효한 범위는 00.0-99입니다.9, 99.9이 표시되면 신호가 너무 강하거나 범위 밖입니다.
색상 나침반:파이프 라인의 방향을 나타냅니다.
깊이와 전류:지하 파이프 라인의 측정 깊이와 파이프 라인의 전류를 나타냅니다.
이득:수신기가 현재 처리하는 신호의 증폭을 나타냅니다. 동적 범위는 000-140dB입니다. 기본적으로 자동으로 조정됩니다. 초기 부팅은 60dB입니다.
모드:수신기가 신호를 수신하는 방법을 표시하고 좁은 피크, 넓은 피크, 트러그, 넓은 피크 화살표, 피크 + 트러그 및 외부 장비를 표시합니다. 초기 전원이 넓은 피크입니다.외부 장치가 자동으로 인식.
배터리 레벨:현재 배터리 레벨을 표시합니다. 배터리 기호로 표시됩니다.
부피:윙크의 현재 작동 상태를 표시합니다. 윙크 기호와 선으로 표시됩니다. 한 선은 저음, 두 선은 중음, 세 선은 고음입니다.그리고 십자가는 윙크를 끄는 것입니다.첫 번째 전원이 윙크를 끄는 것입니다.
왼쪽과 오른쪽 화살표:화살표는 자동으로 케이블 위를 표시하는 화살표로 표시됩니다. 두 개의 화살표는 케이블 위를 나타냅니다.
현재 방향:SS 주파수를 사용할 때, 이 기능은 신호 전류의 방향을 표시하여 경로 탐색에 조작자를 도울 수 있습니다.
단계 표시:SS 주파수를 사용할 때 수신기는 신호의 단계를 표시합니다. 주파수 키를 오랫동안 누르면 단계를 삭제합니다.

수신기 특성
1) 케이블 포지셔닝: 파동 등반 방법을 선택 하 고 평행 안테나 포지셔닝을 사용하여 목표 케이블을 빠르게 추적 합니다.신호가 가장 크고 양면이 줄어들면. 계곡 방법을 선택 하 고 위치 를 위해 수직 안테나를 사용 합니다. 인접 한 케이블 및 간섭 소스가 없을 때, 위치 보다 정확 하 고 신뢰할 수 있습니다.수신기가 케이블 위에 있을 때, 신호는 가장 작고 양쪽 신호는 크다.
2) 깊이 측정: 직접 연결 모드에서 깊이는 직접 측정됩니다.그리고 나침반에 의해 표시 된 방향이 직선으로 표시되면 기기 몸을 가만히 유지, 그리고 실시간 소닝 값은 왼쪽 상단에서 표시됩니다.
음성 명령어
이 장비의 큰 특징은 음성 명령이 있어서, 오랜 시간 동안 작업할 때 조작자의 눈 피로를 줄일 수 있고, 탐지 작업을 더 간단하고 명확하게 할 수 있다는 것입니다.수신기에서 방출되는 소리의 부피는 수신 신호의 강도에 비례합니다.유니티 가이프 하에서 수신기에서 소리가 크고 빠르면 수신 신호가 강하고 반대로 수신 신호가 강하다는 것을 의미합니다.
수신 신호가 약하면 수신기가 크레스트 방식에 있을 때, 소리는 케이블 바로 위쪽에서 가장 크고 날카롭고 소리는 양쪽에서 작고 희박합니다.수신기가 계곡 방식에 있을 때, 소리는 파이프 라인의 바로 위에 가장 작고 희박하며, 소리는 양쪽에서 크고 단단합니다.
수신기 작동 모드
작동 원리
신호가 케이블에 부착되면 케이블에 전류가 발생하고 전류는 전선을 둘러싸고 자기장을 생성합니다.자기장의 주파수는 적용 신호의 주파수와 일치합니다.. 강도는 원의 중심으로 케이블이고 방사선은 감소하고, 방향은 방사선 원의 특정 지점의 촉수 방향입니다.
수신기는 내부 안테나 또는 외부 입력 장치를 통해 케이블에 의해 방출되는 자기장 신호 또는 누출 된 전기장 신호를 수신합니다.그리고 두 가지 다른 작업 방식으로 처리 할 수 있습니다., 신호 강도 변경은 운영자에게 요청됩니다.
신호 수신 모드 - 수신기 작동 모드
크레스트 방법(좁은 봉우리, 넓은 봉우리, 넓은 화살표, 봉우리 + 계곡)
최저수준 방법(저하)
