| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHXC105 |
파워 변압기 gaussing 기기
DC 주파수 변환 감쇠 원리
Power Transformer 변압기 Degaussing 기기는 대형 전력 변압기 변압기의 DC 저항 테스트 후 잔류 자성의 위험을 제거하기위한 특수 장비입니다. 여기는 전력 변압기 변압기를 여기 유입 전류의 영향으로부터 보호하고 안전한 작동을 보장하는 데 매우 중요한 역할을합니다.
강자성 재료의 고유 한 히스테리시스 현상으로 인해 전압 비율 및 전력 변압기에서 DC 저항 측정과 같은 작업을 수행 한 후 잔류 자기는 철 코어에 남아있을 것입니다. 잔류 자기의 존재로 인해 변압기가 작동 할 때, 철 코어의 잔류 자기는 절반의 사이클 동안 변압기 코어를 포화시켜 여기 전류에서 많은 수의 고조파를 생성합니다. 이것은 변압기의 반응성 전력 소비를 증가시킬뿐만 아니라 릴레이 보호기가 오작동을 일으킬 수도 있습니다. , 특정 경제적 손실을 유발합니다. 따라서 변압기의 안전하고 정상적인 작동을 보장하기 위해 변압기가 작동하기 전에 Degaussing 작업을 수행해야합니다.

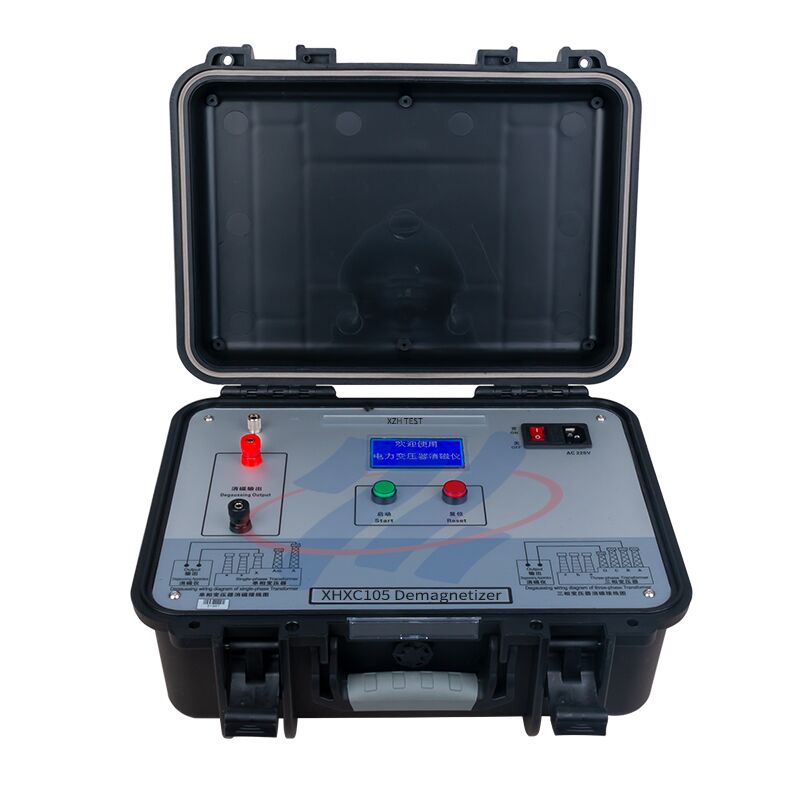

이 Power Transformer Transformer Degaussing Instrument XHXC105는 원래 일련의 제품을 기반으로 자동 Degaussing 모드를 추가하므로 사용자는 작업을 반복 할 필요가 없습니다. LCD 모듈의 크기는 더 풍부한 정보를 표시하도록 증가합니다. 2 버튼 작동 : 선택 및 재설정의 경우 빨간색, 확인 및 시작을 위해 녹색으로 작업을보다 편리하게 만듭니다. 제품의 탈기 시간은 원래 30 분에서 4 분 미만으로 증가했습니다.
| Degaussing current | 5A, 1A, 200MA, 5MA를 사용자 정의 할 수 있습니다 |
| degaussing 방법 | 매뉴얼, 자동 |
| gaussing 시간 | 수동 3 분/시간, 자동 9 분/시간 |
| degaussing 효과 | 90%/시간 이상 |
| Degaussing 진행 | 0 ~ 100% |
| 작업 전원 공급 장치 | AC 220V ± 10% |
| 전력 주파수 | 50Hz ± 1Hz |
| 주변 온도 | -25ºC ~ 50ºC |
| 주변 습도 | ≤90% |
| 무게 | 5kg (테스트 라인 제외) |
특징
1, 특허받은 기술 -DC 주파수 변환 감쇠 원리를 채택합니다.
도 2에 따르면, 3 상 변압기는 B 상을 탈기함으로써 만 탈기의 목적을 달성 할 수있다;
3, 자동 흐름 안정화 판단 및 16 비트 AD 데이터 수집 및 처리 기능으로;
4, 수동/자동 Degaussing 모드;
5, 빠른 탈기 속도 - 단일 시간은 30 분에서 4 분 이하로 증가했습니다.
6, 한 번의 패스에서 배수 효과는 명백하다 - 단일 패스에서 80%에서 90% 이상 증가했다.
도 7에서, DC 저항 테스트의 현재 라인은 DC 저항 테스트와 일치하는 데 직접 사용될 수있다;
도 8, 중국 인터페이스를 사용하여 인터페이스가 명확하고 Degaussing 진행 상황이 실시간으로 표시됩니다.
도 9, 대규모 전력 변압기와 35kV 이상의 변압기 전에 잔류 자기를 제거하는 데 적합한 경우; 특히 330kV 이상의 전압 수준을 갖는 대용량 변압기의 경우;
★이 제품은 크기가 작고 무게가 적어 현장에서 사용하기에 매우 적합합니다..

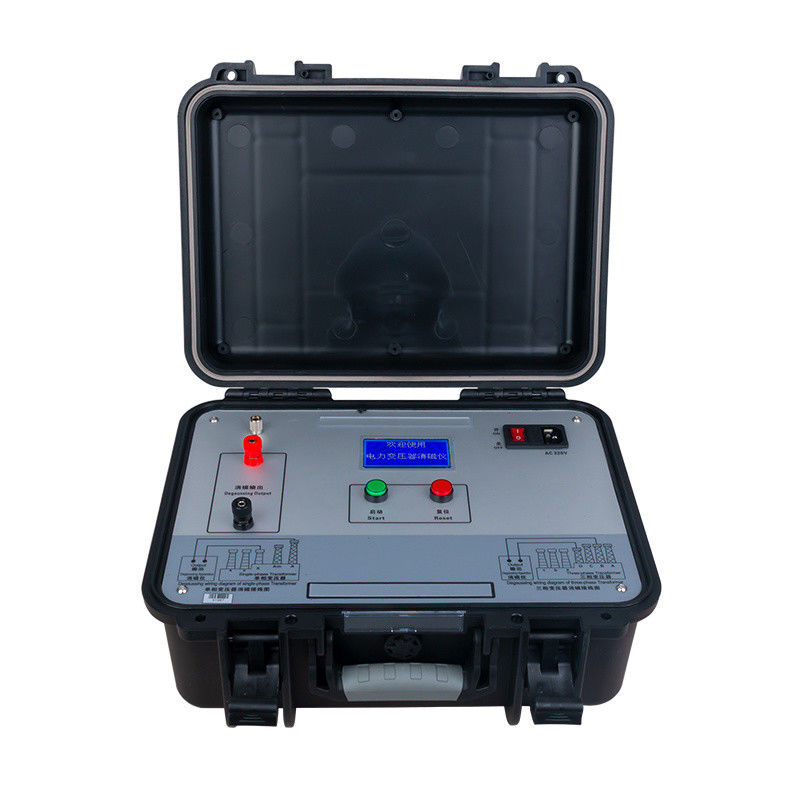

Degaussing 출력 :gaussed 변압기 또는 변압기 부싱에 연결되었습니다
LCD 화면 :Degaussing 작업 모드, 현재 값 및 Degaussing 진행 상황을 표시합니다
전원 스위치 :AC 220V 전원 스위치
재설정 (빨간색 버튼) :모드 및 전류 선택/종료 방전/인터럽트 기기 작동에 대한 degaussing
시작 (녹색 버튼) :메뉴 확인/degaussing 시작
지상 터미널 :접지선에 연결되었습니다
AC 220V :AC 220V 전원 소켓에 연결하십시오.
주요 성능 기능
1. 특허받은 기술 -DC 주파수 변환 감쇠 원리 채택;
2. 3 상 변압기는 B 상을 gaussing함으로써 만 탈기의 목적을 달성 할 수있다.
3. 자동 흐름 안정화 판단 및 16 비트 AD 데이터 수집 및 처리 기능이 있습니다.
4. 수동/자동 Degaussing 모드;
5. gaussing 속도는 빠릅니다. 단 한 번은 30 분에서 4 분을 넘지 않습니다.
6. 단일 패스에서 배수 효과는 명백하다 - 단일 패스에서 80%에서 90% 이상 증가했다.
7. DC 저항 테스트를위한 현재 라인은 DC 저항 테스트와 일치하는 데 직접 사용될 수 있습니다.
8. 영어 인터페이스가 채택되고 인터페이스가 명확하며, gaussing 진행 상황이 실시간으로 표시됩니다.
9. 35kV 이상의 대형 전력 변압기 및 변압기 이전에 잔류 자기를 제거하는 데 적합합니다. 특히 330kV 이상의 전압 수준을 갖는 대용량 변압기의 경우;
10.이 제품은 크기가 작고 무게가 작기 때문에 현장에서 사용하기에 매우 적합합니다.
영어 버전을 사용할 수 있습니다.
