| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| 모델 번호: | XHDD503 |

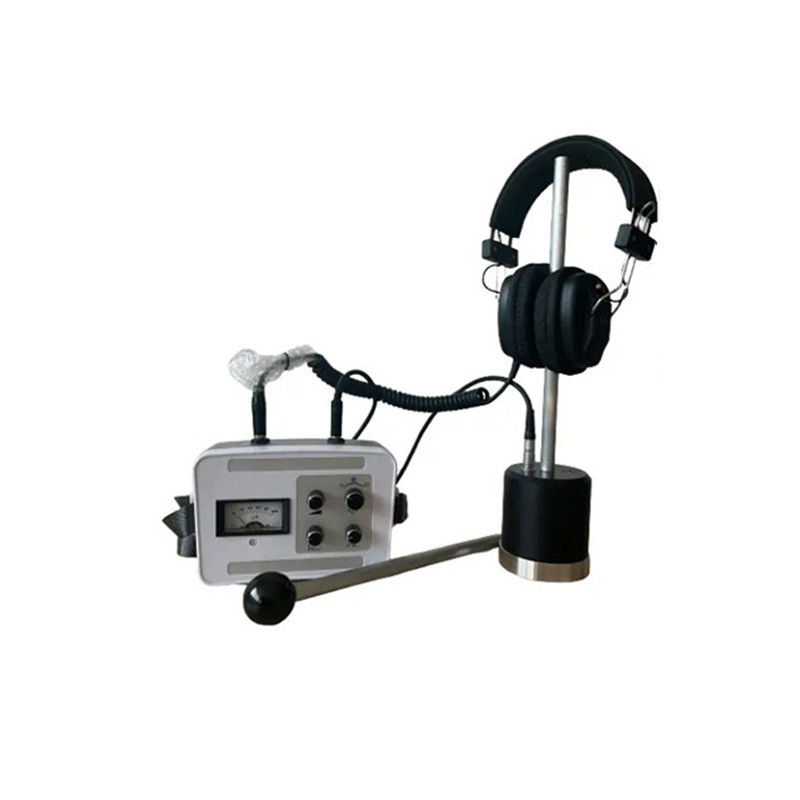

XHDD503은 당사에서 자체 개발 및 생산한 클래식 휴대용 지하 케이블 고장 지점 표시기입니다. 50년 이상의 축적을 통해 채택된 음향-자기 동기화 감지 기술은 매우 성숙해졌으며 업계 사용자들로부터 널리 수용되고 인정받고 있습니다.
XHDD503 케이블 고장 위치 측정기는 매우 작고 가벼우며, 보호 PVC 케이스에 포장되어 사용자가 감지를 완료한 후 휴대하기 쉽습니다.
XHDD503 전력 케이블 고장 지점 표시기는 마이크로미터 디스플레이, 전기 레벨 조정, 주파수 조정 및 볼륨 조정 노브로 설계되었습니다.
마이크로미터의 바늘 흔들림을 관찰하여 고장 지점에서의 섬락 방전 중 자기장 강도를 확인할 수 있습니다. 전기 레벨 노브를 돌려 자기장 강도의 기준을 조정합니다. 경로 감지 과정에서 수신 주파수를 조정하면 귀로 식별하기 쉬운 경로 신호를 들을 수 있습니다. 고장 위치 측정 과정에서 주파수 노브를 조정하면 무선 신호를 효과적으로 피할 수 있습니다. 케이블 고장 위치 측정 및 케이블 경로 찾기 중에 볼륨을 조정하여 귀로 더 적절한 음향 신호를 들을 수 있습니다.
기술 매개변수
| 배율 | 500,000배 |
| 위치 정확도 | ±0.2m |
| 출력 임피던스 | 350Ω |
| 작동 전원 | 표준 3.7V 3200mAh 배터리 4셀 |
| 정지 전류 | <10mA |
| 감지 깊이: | 10미터 이상 |
| 작동 조건 | 주위 온도: -25~65℃; 상대 습도: ≤90%. |
제품 특징
1. 고장 지점에서 방전 시 생성되는 진동파, 음파 및 전자기파를 동기적으로 수신합니다.
2. 음향 및 자기 채널은 별도로 설계 및 전원이 공급되어 간섭 방지 능력이 더 강합니다.
3. 초고 배율, 감지 깊이가 10미터 이상입니다.
4. 초저전력 및 저전력 설계, 정지 전류가 10mA 미만이며, 연속 작동 시간이 20시간 이상입니다.
5. 아날로그 미터 디자인, 신호 강도 및 추세를 한눈에 파악할 수 있습니다.
6. 제로 레벨을 임의로 조정할 수 있어 다양한 강하고 약한 환경에 적합합니다.
1. 포인터 미터: 고장 지점에서 섬락 방전 중 자기장 강도를 나타냅니다.
2. 볼륨 조정: 고정 지점 및 경로에서 조정하여 귀로 더 적절한 음향 신호를 들을 수 있습니다.
3. 작동 모드: 작동 모드(꺼짐, 고정 지점, 경로)를 선택합니다.
4. 주파수 조정:경로 감지 중에 수신 주파수를 조정하여 귀로 더 쉽게 식별 가능한 경로 신호를 들을 수 있습니다. 고정 지점에서 조정하면 무선 신호를 효과적으로 피할 수 있습니다.
5. 레벨 조정:미터 헤드가 효과적으로 흔들릴 수 있도록 자기장 강도의 기준을 조정합니다.
1. 입력 채널: 정확한 위치 측정을 위해 프로브 센서에 연결합니다(경로 감지를 위해 프로브 센서에 연결).
2. 출력 채널:전용 헤드폰에 연결합니다.
포장 목록
