| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHSC-60Q |
XHSC-60Q는 고전압 번스루(60kV, 600mA)와 지능형 브릿지 고장 사전 탐지를 단일 휴대용 풀로드 케이스에 통합한 완전 통합형 디지털 번스루 브릿지입니다. 별도의 장비에 대한 물류 부담 없이 GIS 종단 및 교차 연결된 고전압 네트워크를 포함한 복잡한 케이블 시스템에 대한 신속한 배치가 필요한 현장 서비스 팀을 위해 특별히 제작되었습니다.
주요 장점: 하나의 휴대용 케이스. 두 가지 필수 기능. XHSC-60Q는 별도의 번스루 및 브릿지 장비를 운반하고 설치할 필요성을 없애 차량 공간, 설치 시간 및 접근이 제한된 작업 현장에서의 운영 복잡성을 줄입니다.

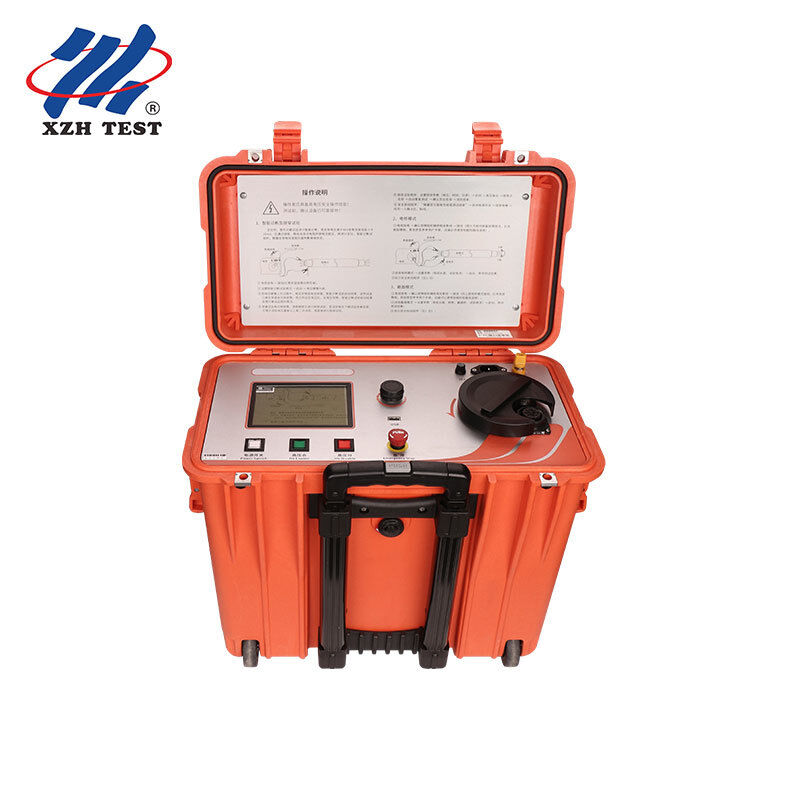

XHSC-60Q는 고전압 정전류 소스, 브릿지 감지 모듈 및 3.5인치 TFT LCD 디스플레이를 현장 운송용으로 등급이 매겨진 견고한 풀로드 케이스 내부에 수용합니다. 전체 시스템 무게는 29kg에 불과하여 단일 작업자가 차량에서 테스트 지점까지 배치할 수 있습니다. 터렛형 선택 스위치는 케이블 재연결 없이 번스루 및 브릿지 모드 간을 원활하게 전환합니다.
기술 사양| 매개변수 | 사양 |
|---|---|
| 번스루 출력 전압 | 0~60kV 연속 조절 가능 |
| 번스루 단락 전류 | 600mA |
| 브릿지 모드 출력 전압 | 0~4kV 연속 조절 가능 |
| 브릿지 모드 단락 전류 | 600mA |
| LCD 디스플레이 | 3.5인치 TFT 컬러 화면 |
| 위치 정확도 | ±(0.2%·L+1)m |
| 테스트 범위 | 1~50,000m |
| 작동 키보드 | 로터리 인코더를 사용한 원키 작동 |
| 전원 공급 장치 | 220V AC±10%, 50Hz |
| 전력 소비 | 2kVA (발전기 호환, >2kW) |
| 무게 | 29kg |
| 치수 (가로×세로×높이) | 30cm×46cm×50cm |
| 작동 온도 | -10°C ~ +55°C |
지능형 브릿지 모듈은 세 가지 위치 지정 알고리즘을 지원합니다:
모든 방법은 접지 전위 로터리 제어를 통해 고전위 측 LCD를 통해 작동합니다. 작동 중 고전압 부분과의 물리적 접촉이 없습니다.
응용 분야기존의 두 장비 설정과 달리 통합 설계는 현장 물류를 줄이고 별도 장비 간의 호환성 문제를 제거하며 두 작동 모드 모두에서 일관된 사용자 인터페이스를 제공합니다. 차폐 케이블을 사용한 4선식(켈빈) 저항 측정은 리드 저항 오류를 제거하며, 구리 메쉬 편조 차폐층은 안정적인 접지를 통해 작업자 안전을 보장합니다.
XZH TEST 소개: XZH TEST는 TDR 사전 탐지기 및 고전압 서지 발생기부터 통합 번스루 브릿지까지 케이블 고장 탐지 시스템을 전문으로 합니다. 모든 장비는 IEC 61010-1 안전 표준에 따라 설계 및 제조됩니다.
