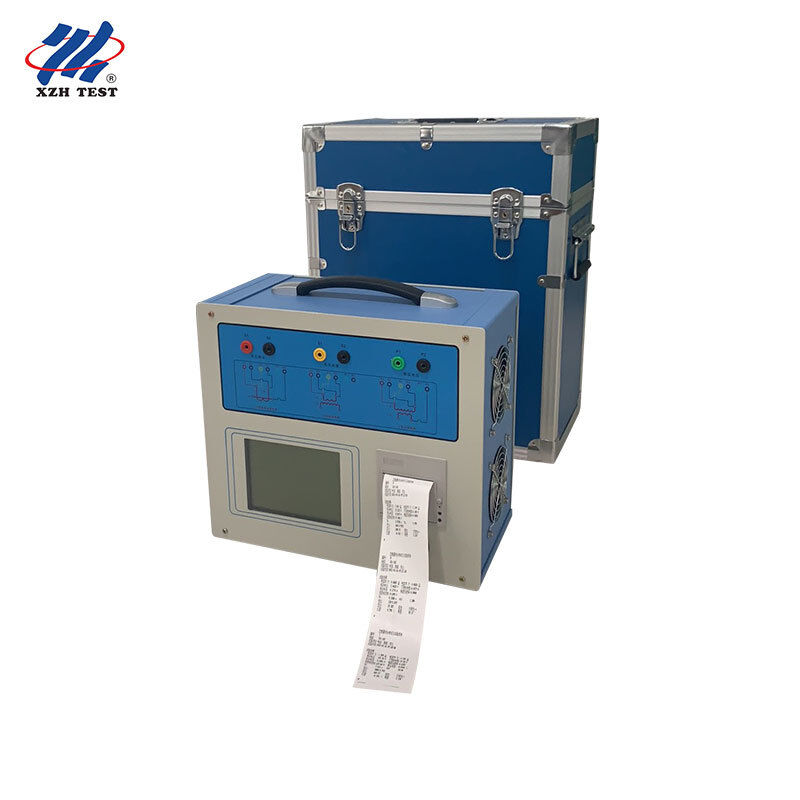

CT PT 분석기 변압기 특성 테스터 | 주파수 변환 | XHTX206
XHTX206 CT PT 분석기는 전력 산업을 위해 개발된 차세대 종합 변압기 특성 테스터로, 기존의 변압비 변압기, 승압 변압기 및 전류 부스터를 대체합니다. 고성능 DSP 및 FPGA 플랫폼을 기반으로 한 고급 주파수 변환 테스트 기술을 사용하여 보호 등급, 계량 등급 및 TP 등급 전류 변압기의 여자(전압-전류) 특성, 변압비, 극성, 2차 권선 저항, 2차 부하, 변압비 오차 및 각도 오차 테스트, PT 전자 장치 단위의 여자 특성, 변압비, 극성 및 2차 권선 저항 테스트를 완벽하게 충족합니다.
응용 분야 및 대상 고객: 전류 변압기 및 전압 변압기 제조업체의 공장 인수 테스트, 전력 과학 연구소 및 고압 테스트 실험실, 계전기 보호 시운전 엔지니어, 변전소 인계 및 예방 유지 보수 팀, 표준 변압기, 부스터 또는 부하 상자 없이 현장에서 CT/PT 검증이 필요한 전력 건설 시운전 부서를 위해 제작되었습니다.
주요 사양
| 매개변수 |
사양 |
| 테스트 대상 |
CT (보호 / 계량 / TP 등급), PT 전자 장치 단위 |
| 출력 |
0~180Vrms, 12Arms, 36A (피크) |
| 전압 정확도 |
±0.2% |
| CT 변압비 범위 |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%)PT 변압비 범위1~35000위상 측정 |
| 정확도 ±5분, 해상도 0.5분 |
2차 권선 저항 |
| 0~600Ω, <0.5% ±2mΩ |
AC 부하 측정 |
| 0~1000VA, <0.5% ±0.02VA |
전원 공급 장치AC220V ±10%, 50Hz |
| 작업 환경 |
-10~50°C, 습도 ≤90%크기 / 무게 |
| 365×290×153mm / <10kg |
주요 기능 |
| 주파수 변환 방식은 CT/PT 여자 특성 곡선 및 10% 오차 곡선을 테스트하며, 180Vrms 출력 및 12Arms(36A 피크) 전류만으로 최대 60kV의 굴곡점을 처리합니다. |
표준 CT, 부스터, 부하 상자, 전압 조정기 또는 무거운 전류 케이블 없이 현장에서 전류 변압기를 검증하여 작업량을 크게 줄이고 효율성을 향상시킵니다. |
| 변압비 오차 ±0.1% 및 각도 오차 ±5분 이내로, 1~40000의 변압비 범위에서 0.2S 등급 전류 변압기의 현장 테스트를 가능하게 합니다. |
굴곡점 전압/전류, 10% (5%) 오차 곡선, 정확도 한계 계수(ALF), 기기 보안 계수(FS), 2차 시정수(Ts), 잔류 계수(Kr), 포화 및 불포화 인덕턴스를 자동으로 계산합니다.부하를 제외한 모든 CT 테스트에 대해 단일 배선 방식으로 CT DC 저항, 여자, 변압비 및 극성을 원키 테스트하여 GB1208(IEC60044-1), GB16847(IEC60044-6) 및 GB1207 표준을 충족합니다. |
선택 사항인 전용 전류 부스터는 현장 통과 테스트를 위해 180A를 출력합니다.
고급 기능
선택한 테스트 항목에 따라 자동 배선 다이어그램이 표시되는 전체 중국어 동적 그래픽 인터페이스; 수동 참조가 필요하지 않습니다.
5.7인치 그래픽 트랜스플렉티브 LCD, 직사광선 아래에서도 선명하게 보입니다.
회전 광전 마우스 조작으로 빠르고 쉬운 매개변수 입력이 가능합니다.
내장 프린터로 테스트 보고서를 자동으로 인쇄합니다. 전원 차단 시에도 데이터가 유지되는 최대 1000개 그룹의 테스트 데이터를 저장합니다.
총 무게 9kg 미만의 휴대용 디자인으로 현장 이동이 용이합니다.
종합적인 CT/PT 테스트 기능, 주파수 변환 기술 및 자동 보고서 생성 기능을 결합한 XHTX206은 변압기 특성 테스트를 위한 실험실 수준의 정확도와 현장 편의성을 제공합니다.
자주 묻는 질문
Q1: XHTX206 CT PT 분석기는 누구를 위해 설계되었습니까?
CT/PT 제조업체의 공장 인수 테스트, 전력 과학 연구소 및 고압 테스트 실험실, 계전기 보호 시운전 엔지니어, 변전소 인계 및 예방 유지 보수 팀, 현장 변압기 검증을 수행하는 전력 건설 시운전 부서를 위해 설계되었습니다.
Q2: 어떤 테스트를 수행할 수 있습니까?
보호, 계량 및 TP 등급 CT에 대한 여자(전압-전류) 특성, 변압비, 극성, 2차 권선 저항, 2차 부하, 변압비 오차 및 각도 오차 테스트, PT 전자 장치 단위에 대한 여자 특성, 변압비, 극성 및 2차 권선 저항 테스트를 수행합니다.
Q3: 주파수 변환 기술이 중요한 이유는 무엇입니까?
주파수 변환 테스트는 180Vrms 출력 및 12Arms 전류만으로 전체 여자 특성 곡선 및 10% 오차 곡선을 생성하지만, 60kV까지의 굴곡점을 가진 CT를 처리하여 부피가 큰 고압 부스터 및 대형 전류 소스의 필요성을 없앱니다.
Q4: 표준 변압기 없이 현장에서 CT를 검증할 수 있습니까?
예. 표준 CT, 부스터, 부하 상자, 전압 조정기 또는 무거운 전류 케이블 없이 현장에서 전류 변압기를 검증하며, ±0.1% 이내의 변압비 오차와 ±5분 이내의 각도 오차를 달성하여 0.2S 등급 CT 현장 테스트에 충분합니다.
Q5: 어떤 액세서리, 포장 및 배송 조건이 적용됩니까?
180A 통과 테스트를 위한 선택 사항인 전용 전류 부스터를 사용할 수 있습니다. 본 기기는 목재 포장으로 5-8 영업일 이내에 배송되며, T/T 결제 및 최소 주문 수량 1세트입니다.
