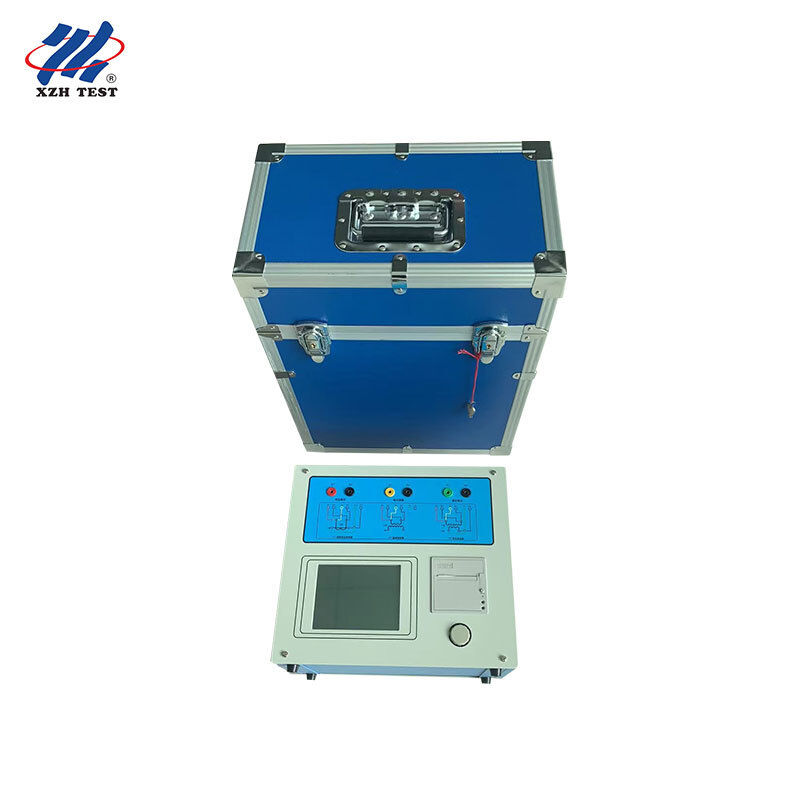

주파수 변환기 CT PT 분석기 트랜스포머 테스트기 60kV 융기점 XHTX206
XHTX206 주파수 변환 CT PT 분석기는 전력 산업을 위해 개발된 새로운 세대의 포괄적인 트랜스포머 특성 검사기입니다.기존의 변속량 트랜스포머 조합을 대체하는, 스텝업 트랜스포머와 전류 증폭기 고성능 DSP와 FPGA 플랫폼으로 고급 주파수 변환 테스트 기술을 기반으로그것은 완전히 흥분 (볼트-암페어) 특성을 만족, 보호급, 측정급 및 TP급 전류 트랜스포머의 변환 비율, 극성, 2차 윙 저항, 2차 부하, 비율 오류 및 각도 오류 테스트또한 흥분 특성을, 비율, 극성 및 중등 윙 저항 테스트 PT 전자기 단위. 도구는 더 높은 자동화를 제공합니다.더 나은 안정성 및 전문 트랜스포머 검증에 대한 테스트 효율성이 크게 향상되었습니다..
응용 프로그램 및 대상자:전력망 유지보수 회사 지부와 전송 및 유통 엔지니어링 계약자 (EPC), 풍력 발전소 및 태양광 발전소의 전기 시공 팀에 설계되었습니다.철강 같은 대기업의 전기 시험 연구소, 시멘트 및 화학 공장, 전기 테스트 서비스 회사 및 장비 임대 업체, 그리고 전력 전문 교육 대학은 트랜스포머 특성 테스트를 직접 가르치는 데 사용됩니다.
주요 사양
| 매개 변수 |
사양 |
| 시험 대상 |
CT (보호 / 측정 / TP 클래스), PT 전자기 단위 |
| 출력 |
0~180Vrms, 12Arms, 36A (피크) |
| 전압 정확성 |
±0.2% |
| CT 비율 범위 |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| PT 비율 범위 |
1~35000 |
| 단계 측정 |
정확도 ±5분, 해상도 0.5분 |
| 2차 롤링 저항 |
0~600Ω, <0.5% ±2mΩ |
| AC 부하 측정 |
0~1000VA, <0.5% ±0.02VA |
| 전원 공급 |
AC220V ±10%, 50Hz |
| 작업 환경 |
-10~50°C, 습도 ≤90% |
| 크기 / 무게 |
365×290×153mm / <10kg |
주요 특징
주파수 변환 방법은 CT/PT 흥분 특성 곡선과 10% 오류 곡선을 테스트하며, 180Vrms 출력과 12Arms (36A 최고) 전류로 60kV까지의 굴곡점을 처리합니다.
표준 CT, 부스터, 로드 박스, 전압 조절기 또는 무거운 전류 케이블이없는 전류 트랜스포머의 현장 검증, 작업 부하를 크게 줄이고 효율성을 향상시킵니다.
비율 오류는 ±0.1% 이내, 각도 오류는 ±5min 이내, 비율 범위는 1~40000의 0.2S 클래스 전류 트랜스포머의 현장 테스트를 가능하게 한다.
자동으로 융기점 전압/전류, 10% (5%) 오류 곡선, 정확도 한계 인수 (ALF), 기기 안전 인수 (FS), 2차 시간 상수 (Ts),잔류율 (Kr), 포화 및 불포화 인덕턴스
CT DC 저항, 흥분, 비율 및 극성을 하나의 키로 테스트하여 부하를 제외한 모든 CT 테스트를 위해 단일 배선 스키를 사용하여 GB1208 (IEC60044-1), GB16847 (IEC60044-6) 및 GB1207 표준을 충족합니다.
선택적으로 전류 증폭 출력 180A, 현장 통류 테스트를 위해
적절한 CT 등급은 P, TPY, 측정, PR, PX, TPS, TPX 및 TPZ이며, 트랜스포머 유형 및 클래스에 따라 자동 표준 선택이 가능합니다.
고급 기능
각각의 선택된 테스트 항목에 대한 자동 배선 다이어그램과 함께 동적 중국어 그래픽 인터페이스, 단계별로 운영자를 안내합니다.
5.7인치 그래픽 반사 LCD, 야외 현장 작업에 직접 햇빛에서 명확하게 읽을 수 있습니다.
로터리 광전기 마우스는 빠르고 직관적인 매개 변수 입력과 조작을 위해
자동 테스트 보고서 인쇄를 위한 내장 프린터; 전원 차단 유지로 최대 1000개의 데이터 그룹을 저장합니다.
휴대용 구조로 9kg 이하의 무게를 가볍게 이동할 수 있습니다.
4단 측정 방법은 납 저항 오류를 제거함으로써 정확한 2차 롤링 저항 테스트를 보장합니다.
전류 트랜스포머에 대한 시험 항목
| 테스트 항목 |
설명 |
| 2차 롤링 저항 |
CT 2차 윙 DC 저항을 4단계 방법으로 측정합니다, 범위 0~600Ω |
| 흥분 특성 |
CT 및 PT 전자기 단위의 볼트-암페어 특성 곡선 테스트 |
| 변환 비율 및 극성 |
CT/PT 비율 정확도 및 윙 포러리티를 한 키 동작으로 검사합니다. |
| 2차적 부담 |
1000VA까지의 AC 부하를 0.5% ± 0.02VA의 정확도로 측정합니다. |
| 비율 오류 및 각 오류 |
±0.1% 내의 비율 오류와 ±5min 내의 각 오류를 계산합니다. |
| 통류 테스트 |
선택적인 부스터와 함께, 현장 통류 테스트를 위해 180A까지 출력 |
표준 준수 및 시험 원칙
XHTX206는 흥분 특성을 테스트하기 위해 낮은 주파수 방법 시험 원리를 따릅니다.측정 정확성을 유지하면서 필요한 시험 전압과 전류를 현저히 줄이는이 도구는 또한 보호급 전류 변압기의 성능을 평가하기 위해 10% 오류 곡선 계산 방법을 적용합니다.엔지니어들이 장애 조건에서 보호 장치가 올바르게 작동하는지 확인하는 데 도움이 됩니다.모든 테스트는 GB1208 (IEC60044-1), GB16847 (IEC60044-6) 및 GB1207 표준을 준수하고 기기는 자동으로 트랜스포머 유형 및 클래스에 따라 적절한 표준을 선택합니다.일관성 있는, 재현 가능한 결과로 전 세계 유틸리티 및 타사 연구소에서 받아들여집니다.
부시형, 윙형 및 창형 전류 변압기를 포함한 다양한 CT 구조에 대한 설명서의 부록에는 네 개의 단말기의 전선화 다이어그램이 상세히 제공됩니다.모든 구성에서 정확한 측정을 위해 올바른 연결을 보장합니다기기의 자기 테스트 기능은 테스트 전에 내부 회로와 측정 채널을 검증하고, 통류 테스트 기능은 전체 전류 루프를 검증합니다.XHTX206를 트랜스포머 테스트 전문가의 완전한 검증 솔루션으로 만드는 것.
FAQ
Q1: XHTX206 CT PT 분석기는 누구를 위해 설계되었습니까?
그것은 그리드 회사 유지보수 지부와 전송 및 유통 엔지니어링 계약자 (EPC), 풍력 및 태양광 발전소 전기 시공 팀,철강의 전기 시험 연구소, 시멘트 및 화학 기업, 전기 테스트 서비스 회사 및 장비 임대 업체, 및 전력 전문 교육 대학.
Q2: 어떤 테스트를 수행할 수 있습니까?
그것은 자극 (볼트-암페어) 특성, 변환 비율, 극성, 2차 윙 저항, 2차 부하, 비율 오류 및 각 오류 테스트를 수행합니다.측정 및 TP급 CT, PT 전자기 단위의 흥분 특성, 비율, 극성 및 2차 윙 저항 테스트를 추가합니다.
Q3: 왜 주파수 변환 기술이 중요한가?
주파수 변환 테스트는 180Vrms 출력과 12Arms 전류를 사용하여 전체 흥분 특성 곡선과 10% 오류 곡선을 생성하지만 60kV까지의 굴곡점 CT를 처리합니다.부피가 큰 고전압 증폭기 및 큰 전류 출처의 필요성을 제거합니다..
Q4: 표준 트랜스포머 없이 현장에서 CT를 확인할 수 있나요?
예. 표준 CT, 부스터, 로드 박스, 전압 조절기 또는 무거운 전류 케이블 없이 현장에서 전류 트랜스포머를 검증하여, ±0.1% 내의 비율 오류와 ±5min 내의 각 오류를 달성합니다.0에 충분합니다..2S급 CT 필드 테스트
Q5: 어떤 액세서리, 포장 및 배송 조건이 적용됩니까?
선택적 전류 부스터는 180A 통영 테스트를 위해 사용할 수 있습니다. 기기는 5-8 일 이내에 목재 포장으로 배달되며 T / T 지불과 1 세트 MOQ가 있습니다.
