| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHTX206 |

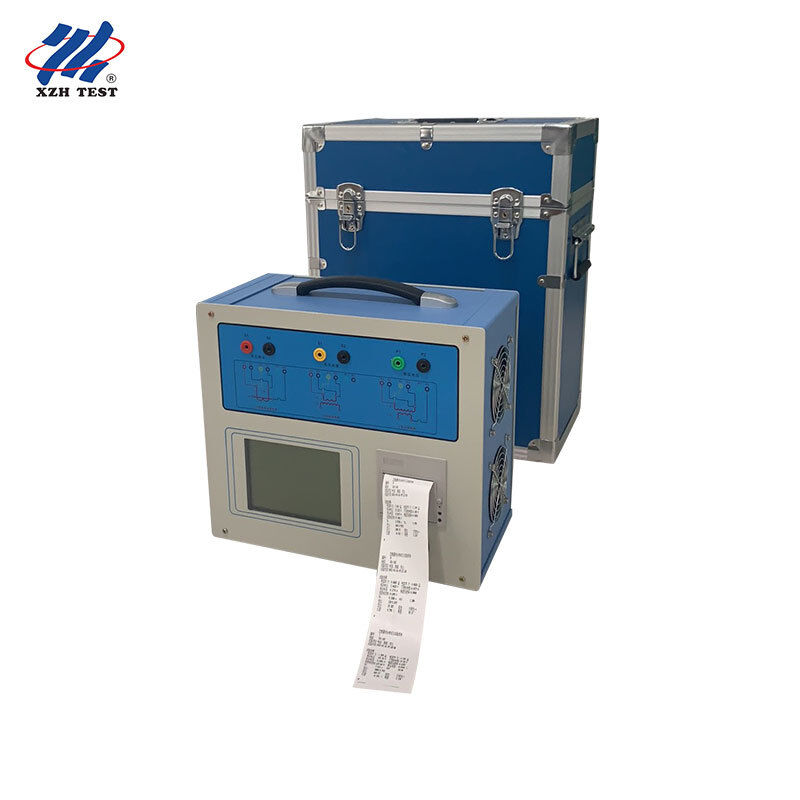

XHTX206 CT PT 테스터는 고급 주파수 변환 테스트 기술과 고성능 DSP 및 FPGA 플랫폼을 기반으로 구축된 전력 산업용 종합 변압기 특성 분석기입니다. 보호 등급, 계량 등급 및 TP 등급 전류 변압기의 여자(전압-전류) 특성, 변환비, 극성, 2차 권선 저항, 2차 부하, 비율 오차 및 각도 오차 테스트를 포함하며 PT 전자 장치에 대한 여자 특성, 변환비, 극성, 2차 권선 저항 및 비율 오차 테스트를 지원합니다. 광범위한 시장 조사 및 이론 연구를 통해 개발된 차세대 기기로, 전통적인 가변비 변압기, 승압 변압기 및 전류 부스터의 조합을 대체하여 전문 변압기 검증을 위한 자동화 수준, 안정성 및 테스트 효율성을 크게 향상시킵니다.
| 매개변수 | 사양 |
|---|---|
| 테스트 대상 | CT (보호 / 계량 / TP 등급), PT 전자 장치 |
| 출력 | 0~180Vrms, 12Arms, 36A (피크) |
| 전압 정확도 | ±0.2% |
| CT 비율 범위 | 1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%)PT 비율 범위1~35000위상 측정 |
| 정확도 ±5분, 해상도 0.5분 | 2차 권선 저항 |
| 0~600Ω, <0.5% ±2mΩ | AC 부하 측정 |
| 2차 부하 | 전원 공급 장치AC220V ±10%, 50Hz |
| 작업 환경 | -10~50°C, 습도 ≤90%크기 / 무게 |
| 365×290×153mm / <10kg | 주요 기능 |
| ±0.1% 이내의 비율 오차 및 ±5분 이내의 각도 오차로 0.2S 등급 전류 변압기의 현장 테스트 가능. | 주파수 변환 방식은 180Vrms 출력 및 12Arms (36A 피크) 전류만으로 60kV까지의 CT 굴곡점 처리. |
| 표준 CT, 부스터, 부하 박스, 전압 조정기 또는 무거운 전류 케이블 없이 현장 검증 가능, 테스트 작업량 대폭 감소. | 굴곡점 전압/전류, 10% (5%) 오차 곡선, 과전류 제한 계수(ALF), 기기 보안 계수(FS), 2차 시정수(Ts) 및 잔류 계수(Kr) 자동 도출.단일 배선 방식으로 CT DC 저항, 여자, 비율 및 극성 원키 테스트, GB1208 (IEC60044-1), GB16847 (IEC60044-6) 및 GB1207 표준 준수. |
여자 특성
| 변환비 및 극성 | 원키 조작으로 CT/PT 비율 정확도 및 권선 극성 확인 |
|---|---|
| 2차 부하 | <0.5% ±0.02VA 정확도로 최대 1000VA AC 부하 측정 |
| 비율 오차 및 각도 오차 | ±0.1% 이내의 비율 오차 및 ±5분 이내의 각도 오차 계산 |
| 관통 테스트 | 옵션 부스터 사용 시, 현장 관통 테스트를 위해 최대 180A 출력 |
| 표준 준수 및 테스트 원리 | XHTX206은 여자 특성 테스트를 위한 저주파 방식 테스트 원리를 따르며, 이는 테스트 전압 및 전류 요구량을 크게 줄이면서 측정 정확도를 유지합니다. 또한 보호 등급 전류 변압기의 성능을 평가하기 위해 10% 오차 곡선 계산 방법을 적용하여 보호 장치가 고장 조건에서 올바르게 작동하는지 검증하는 데 도움을 줍니다. 모든 테스트는 GB1208 (IEC60044-1), GB16847 (IEC60044-6) 및 GB1207 표준을 준수하며, 기기는 변압기 유형 및 등급에 따라 적절한 표준을 자동으로 선택하여 전 세계 유틸리티 및 제3자 실험실에서 인정하는 일관되고 반복 가능한 결과를 보장합니다.부싱형, 권선형 및 창형 전류 변압기를 포함한 다양한 CT 구조에 대해 매뉴얼의 부록에는 각 구성에서 정확한 측정을 위한 올바른 연결을 보장하는 상세한 4단자 배선 다이어그램이 제공됩니다. 기기의 자체 테스트 기능은 테스트 전에 내부 회로 및 측정 채널을 검증하며, 관통 테스트 기능은 전체 전류 루프를 검증하여 XHTX206을 변압기 테스트 전문가를 위한 완전한 검증 솔루션으로 만듭니다. |
| 자주 묻는 질문 | Q1: XHTX206 CT PT 테스터는 누구를 위해 설계되었습니까? |
| 전력 계량 및 보정 센터, 발전소 전기 테스트 팀, 철도, 석유화학 및 광업 산업의 전기 테스트 팀, 대학 전기 공학 실험실, 제3자 전력 테스트 및 인증 기관을 위해 설계되었습니다. | Q2: 어떤 변압기 유형을 테스트할 수 있습니까? |
Q3: 주파수 변환 테스트가 현장 작업에 어떤 이점을 제공합니까?
180Vrms 출력 및 12Arms 전류만으로 완전한 여자 특성 및 10% 오차 곡선을 생성하며 60kV까지의 CT 굴곡점을 처리하여 부피가 큰 고전압 부스터 및 대형 전류 소스의 필요성을 제거합니다.
