OTD & DDF 트랜스포머 검사기 LCD 터치 스크린으로 XHYS101

Name: OTD & DDF 트랜스포머 검사기 LCD 터치 스크린으로 XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	ISO CE
모델 번호:	XHYS101

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

ISO CE

모델 번호:

XHYS101

강조하다:

High Light

강조하다:

대형 화면 TFT LCD 트랜스포머 검사기

오일 탱 델타 트랜스포머 테스트

다이렉트릭 분사 요인 변압기 검사기

Trading Information

최소 주문 수량:

1개 단위

가격:

협상 가능

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

티/티

공급 능력:

3000단위/년

제품 설명

XHYS101 절연유 다이 일렉트릭 손실 검사기전기 전력 장비에 사용되는 단열 유체의 포괄적 인 특징을 위해 설계 된 전문 고 정밀 기기입니다.세 가지 중요한 기름 품질 매개 변수를 정확하게 측정합니다., OTD/DDF), 상대 용도성, DC 부피 저항성 ∼ 단순한 고장전압 테스트를 훨씬 뛰어넘는 완전한 다이 일렉트릭 프로필을 제공합니다.첨단 단일 칩 마이크로 컴퓨터 기술을 통합, 도구는 온도 상승, 정확한 온도 유지, 고 정밀 데이터 샘플링, 수학적 계산,실시간 결과 표시, 보고서 인쇄 및 장기 데이터 저장. 최대 2200V의 AC 테스트 전압과 40 °C에서 120 °C의 온도 제어,XHYS101은 트랜스포머 오일 상태를 평가하는 최종 진단 도구입니다., 노화 분석, 오염 검출

기술 사양

매개 변수	사양
측정된 매개 변수
용량 범위	5 pF ∼ 200 pF
상대적 허용 범위	1.000 30000
다이렉트릭 손실 요인 (Tan δ) 범위	0.00001 100
DC 저항 범위	2.5 MΩ·m 20 TΩ·m
측정 정확성
상대적 허용성	± ((1 ∼ 10) %
다이렉트릭 손실 요인	± 0.0002값의 5%
DC 저항성	± 10%의 판독
결의
용량	0.01 pF
상대적 허용성	0.001
다이렉트릭 손실 요인	0.00001
시험 전압 및 온도
AC 시험 전압	200V 2200V, 연속 조절, 50Hz
DC 시험 전압	500V, 연속 조절
온도 범위	40~120°C
온도 정확성	±0.5°C
전력 및 공급
전원 공급 전압	AC 220V ± 10%
전원 공급 주파수	50 Hz / 60 Hz ± 1%
전력 소비	500W

주요 성능 특징

완전 다이렉트릭 프로파일 분석- 하나의 자동화된 테스트 실행에서 세 가지 중요한 기름 품질 매개 변수를 모두 측정합니다: 다이 일렉트릭 손실 인수 (tan δ / OTD / DDF), 상대 용량, DC 부피 저항성.이 포괄적 인 데이터 세트는 석유 노화의 평가를 가능하게합니다., 극성 화합물의 오염, 수분 침투 및 전도성 입자 함량은 간단한 BDV 테스트가 밝힐 수있는 것보다 훨씬 더 높습니다.
완전 한 관리 를 받지 않는 자동화통합된 단일 칩 마이크로 컴퓨터는 전체 작업 흐름을 자동으로 제어합니다. 목표 온도 상승, 설정점에서의 정확한 열 유지, 고해상도 데이터 샘플링,실시간 계산, 그리고 결과 출력.
폭 넓은 온도 조절40°C에서 120°C까지 ±0.5°C의 정확도로 정밀하게 가열하면 온도 의존적 다이 일렉트릭 특징이 가능합니다.높은 온도에서 tan δ를 측정하면 주변 온도에서는 눈에 띄지 않을 수 있는 기름 분해가 나타납니다..
두 개의 AC/DC 시험 전압● 다이 일렉트릭 손실 및 용도 측정을 위해 연속 조정 가능한 AC 출력 (2002200V, 50Hz), 부피 저항을 결정하기 위해 DC 출력 (0500V)
초폭역 저항성 측정DC 저항 범위는 2.5 MΩ·m에서 20 TΩ·m까지 고도로 오염된 기름에서 원시적인 절연 액체까지 전체 스펙트럼을 커버합니다.
고해상도 LCD 터치 스크린터치 인터페이스가 있는 큰 TFT LCD 디스플레이로 측정 데이터와 진단 결과를 명확하게 시각화 할 수 있으며, 장기 트렌드를 위한 데이터 저장 장치가 있습니다.

제품 이미지

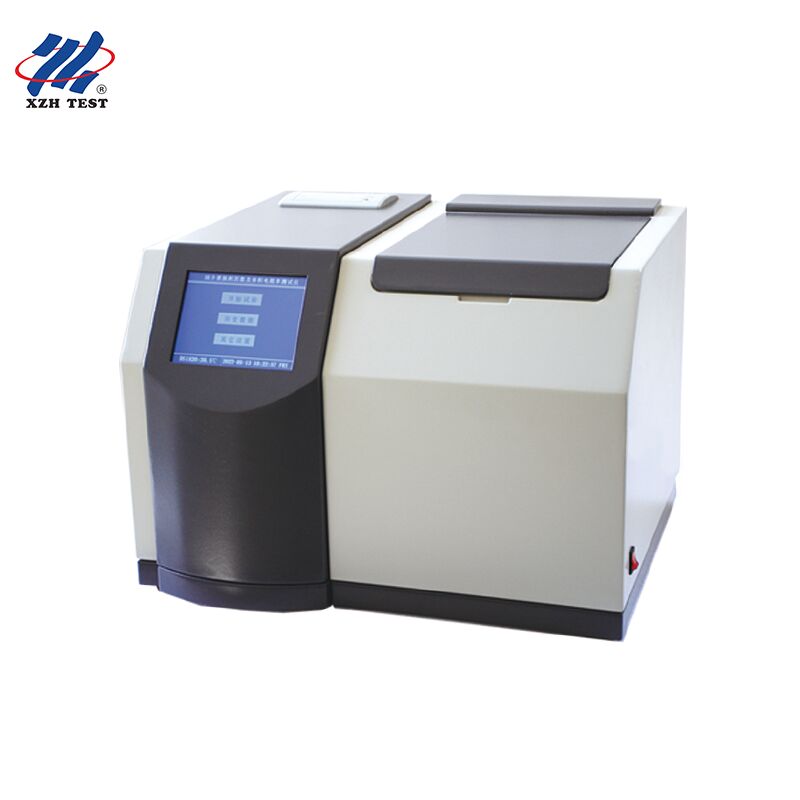

XHYS101 Insulating Oil Dielectric Loss Tester

문제 해결 가이드

문제 A: "전극 컵 단회로"가 표시됩니다.
내부 전극과 외부 전극의 위치 구간이 정렬되어 있는지 확인하고 내부 전극이 느슨하지 않은지 확인합니다. 주요 원인은 일반적으로 느슨한 내부 전극입니다.

문제 B: "공백 컵 캘리브레이션을 수행하십시오" 표시
빈 컵 용량이 60±5 pF 밖에있을 때 필요합니다. 가능한 원인은: (a) 전극이 올바르게 배치되지 않았거나 (b) 기름 컵이 깨끗하지 않은 경우 전극 사이의 불순물이 철저한 청소를 필요로합니다.

문제 C: 버저 소리가 5 번과 도구가 전원 인터페이스로 돌아옵니다
(a) 빈 컵 용량이 60±5 pF 범위 내에 있는지 확인합니다. (b) 오일 컵이 올바르게 위치하고 배기가 발생하지 않는지 확인하십시오.

문제 D: 동전 저항 전기 화학 시간은 60 초로 고정됩니다.
기기의 내부 시계가 올바르게 작동하는지 확인하고 필요한 경우 시계를 조정하십시오.

문제 E: 설정 전압 매개 변수의 최소 유의미한 숫자는 0이 아닙니다.
설정된 전압 값을 낮추기 위해 [감소] 키를 사용 하 여 원하는 값에 조정 하기 위해 [증대] 키를 사용 합니다.

자주 묻는 질문

Q1: 이 테스트는 트랜스포머 오일 상태를 모니터링하는 전문가에게 적합합니까?

네, XHYS101은 원유 상태를 모니터링하는 프로그램에서 가장 확실한 도구입니다.이 도구는 tan δ (dielectric 손실 인수) 와 DC 저항성 (DC resistivity) 를 측정합니다. 이는 산화로 인한 초기 단계의 기름 분해를 보여줍니다., 열 스트레스, 그리고 극지 오염물질 축적상태 모니터링 전문가는 남은 석유 수명을 예측하고 증거 기반의 석유 대체 예산을 구축하기 위해 시간이 지남에 따라 이러한 매개 변수를 추적 할 수 있습니다..

Q2: 고전압 연구실에서는 이것을 재료 특성화에 사용할 수 있나요?

연구실에서는 새로운 절연액을 개발하고 있습니다혼합형 다이렉트릭스 (Dielectric mixed dielectrics) 는 온도에서 정확한 다이렉트릭스 특징을 나타내는 장치를 필요로합니다.. XHYS101s 40~120°C 범위에서 ±0.5°C 정확도와 ±5% tan δ 정확도는 출판 품질의 데이터를 제공합니다.20 TΩ·m까지의 DC 저항 측정은 HVDC 응용 프로그램에서 사용되는 초순 합성 유체를 특징짓는 데 특히 중요합니다..

Q3: 전기 법의학 고장 분석 회사들은 어떻게 서비스를 제공합니까?

트랜스포머가 고장 났을 때, 법의학 수사는 근본 원인을 결정해야 합니다. 그리고 기름 상태는 핵심 증거입니다. XHYS101은 양적 변압 데이터를 제공합니다.낮은 저항성을 가진 높은 tan δ는 아크로 인한 전도성 오염을 나타냅니다.이 측정은 용해 된 가스 분석과 결합하여, 수소 침입을 나타낼 수 있습니다.보험 손해배상 및 소송 지원에 대한 포괄적인 법의학적 증거를 제공.

Q4: 트랜스포머 수명 연장 및 자산 관리 컨설턴트에게 적합합니까?

트랜스포머의 수명 연장과 교체 결정에 대한 자문을 제공하는 자산 관리 컨설턴트는 수백만 달러의 추천을 정당화하기 위해 객관적인 데이터가 필요합니다.XHYS101의 다이 일렉트릭 손실 및 저항성 측정은 남은 유능한 수명을 모델링하는 데 필요한 곡물 기름 상태 데이터를 제공합니다.높은 온도에서 Tan δ 경향은 변압기 수명 평가의 황금 표준인 폴리메리화도 (DP) 와 상관관계를 갖는 절연 종이 붕괴를 보여줍니다.

Q5: 석유 회수 전문가가 이것을 사용하여 처리 효과를 확인할 수 있습니까?

필터레이션, 탈가스화 및 점토 처리를 통해 사용 된 트랜스포머 오일을 처리하는 석유 회수 회사들은 회수 된 석유가 사양을 충족한다는 것을 입증해야합니다.XHYS101은 전후 변압기 프로파일을 제공합니다: 초기 측정은 오염 정도를 정량화하고, 재활용 후 측정은 허용 한계로 회복되는 것을 확인합니다.이 문서화 된 개선은 회수 투자를 정당화하고 재조리 된 기름이 서비스에서 안정적으로 작동 할 것이라는 품질 보증을 제공합니다..
