| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHZ1320 |

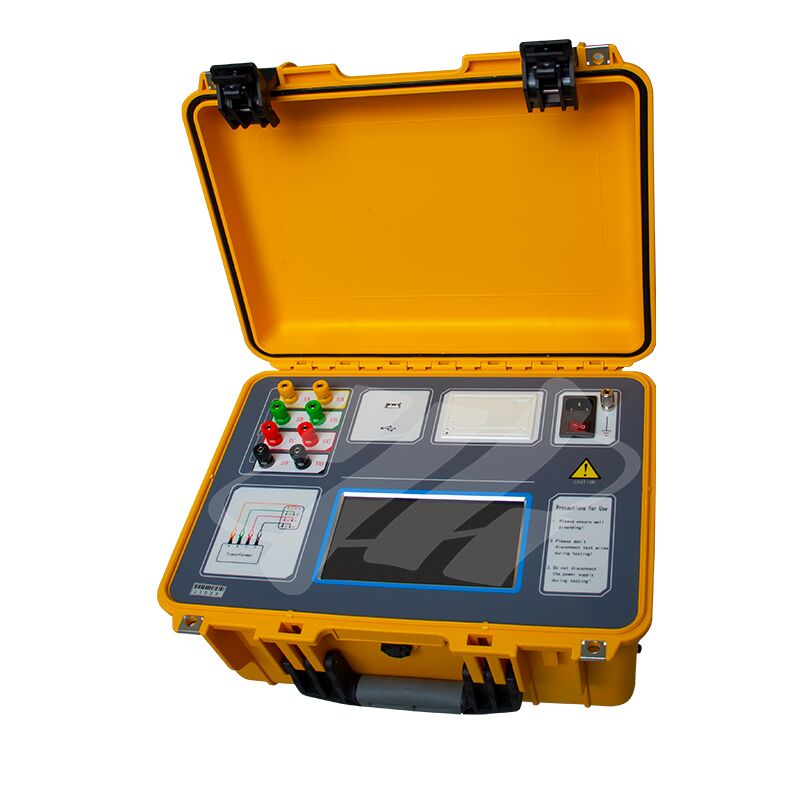

XHZ1320
전력 시스템에서 변압기는 시스템의 핵심 장비이므로 변압기의 장기적이고 안정적인 작동은 전체 시스템의 안정성과 신뢰성과 관련이 있습니다.
변압기의 직류 저항은 변압기 제조 시 반제품, 완제품 공장 테스트, 설치, 인계 테스트 및 전력 부서의 예방 테스트에 필수적인 테스트 항목입니다. 변압기 코일의 재료 선택, 용접, 느슨한 연결 부품, 누락된 가닥, 끊어진 전선 등을 효과적으로 감지할 수 있습니다. 작동 후의 결함 및 숨겨진 위험. 변압기 직류 저항의 신속한 측정이 필요함에 따라, 우리 회사는 자체 기술적 장점을 활용하여 변압기 직류 저항 테스터를 개발했습니다. 이 장비는 3상 테스트(Yn, Y, △)와 감자 기능을 통합한 차세대 고속 테스터입니다. 대형 전력 변압기의 직류 저항을 측정하는 데 이상적인 장치입니다. 화면은 트루 컬러 고해상도 산업용 디스플레이 화면, 풀 터치 작동, 중국어 메뉴 프롬프트 기능, 간단하고 직관적인 작동, 빠른 테스트 속도, 높은 정확도 및 넓은 범위를 채택했습니다.
|
1. 고전압 단자 변압기 고전압 측 부싱에 연결합니다. |
|
2. 테스트 배선도 |
|
3. 정전식 터치 스크린. 디스플레이 크기 7.0인치; 해상도 1024×600. |
|
4. 참고 사항 |
|
5. 접지 단자 장비는 확실하게 접지되어야 합니다. 현장 접지 지점에 페인트나 녹이 있을 수 있으므로 제거해야 합니다. |
|
6. 전원 켜기/끄기 키전원 스위치를 약 2초 동안 켜면 시작됩니다. 7. |
|
프린터테스트 결과를 인쇄합니다. 8. |
|
USB 인터페이스외부 USB 플래시 드라이브를 사용하여 테스트 데이터를 저장합니다. FAT 또는 FAT32 형식의 USB 플래시 드라이브를 사용하십시오. 저장 과정에서 USB 플래시 드라이브를 제거하는 것은 엄격히 금지됩니다. 기술 사양 |
출력 전류
|
단상 |
20 A 레벨 0.5m |
3상 |
|
10A + 10A 기어 0.5m |
.1A측정 범위1A측정 범위 |
|
|
단상 |
20 A 레벨 0.5m |
Ω～200Ω정확도 Ω～200Ω정확도 Ω～200Ω정확도 Ω～200Ω정확도 Ω～200Ω정확도
|
|
10A + 10A 기어 0.5m |
Ω ~ 80 Ω정확도 Ω ~ 80 Ω정확도 Ω ~ 80 Ω정확도 Ω ~ 80 Ω정확도 |
|
|
± |
(판독값×0.2%+2 단어)해상도 |
|
|
0.1 |
μΩ전원 공급 장치 |
|
|
AC220V±10%, 50/60Hz |
작동 온도 |
|
|
-10 |
℃～50℃상대 습도 |
|
|
<90%, 결로 없음 |
|
|
