| 원래 장소: | 시안 산시 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO |
| 모델 번호: | XHHV515-12L |
다음 용도로 설계되었습니다.LV/MV 케이블 오류 서비스 기술자, 유틸리티 유통 유지보수 팀, 전기 테스트 서비스 제공자
핵심 가치:콤팩트한 트롤 막대기형 DC 펄스 제너터, 내장 콘덴서 12μF, 조절 가능한 0-864J 배charge 에너지듀얼 모드 출력 (임펄스 배열 + DC 저항 전압) 을 가진 12kV 이하의 전력 케이블에서 정기적인 오류 검출을 위한 Grab-and-Go 솔루션.

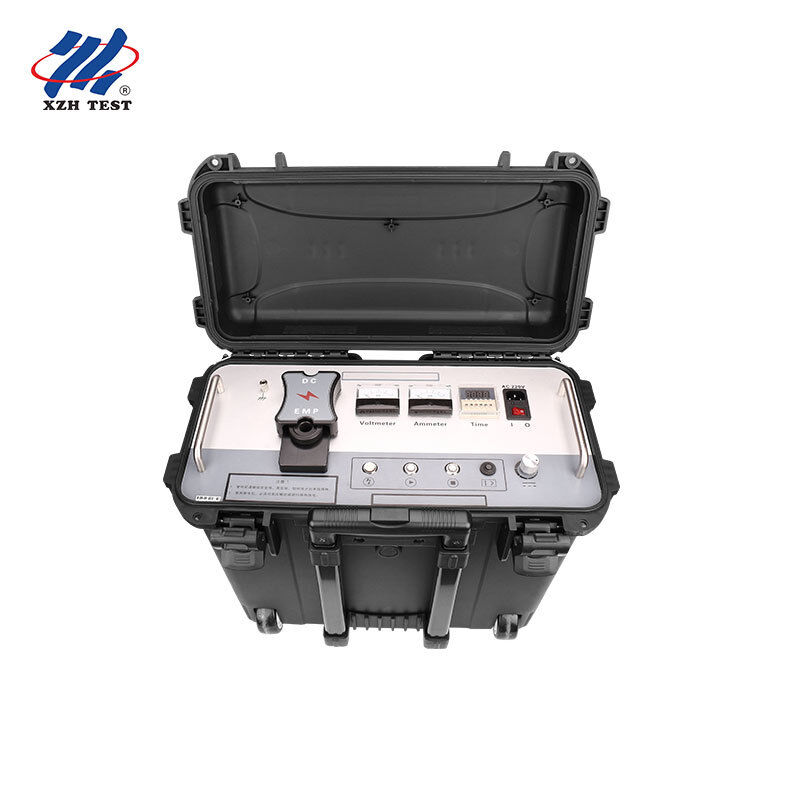

XHHV515-12L는 현장 기술자를 위해 설계되었습니다콤팩트하고 가볍고, 단원용 휴대용일상적인 LV 및 MV 케이블 결함 위치 작업에 필요한 충동 소스 Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
차량 램프 접근과 2인 핸들링이 필요한 대형 트롤리 장착 급기 발생기와 달리, XHHV515-12L 즈의 당기 막대 형태 요인은 진정한 단일 운영자 필드 모빌리티를 가능하게합니다.통합된 망원경 손잡이와 견고한 차시로 한 기술자가 차량에서 시험 지점까지 전체 기계를 운반 할 수 있습니다., 계단 아래로, 그리고 바퀴가 달린 바퀴가 이동할 수 없는 혼잡한 변속소로.
운영 장점:교대당 4-6번의 고장 소환을 처리하는 유틸리티 승무원에게 the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
많은 전압 발전기에서는 작동자가 충동 방출 및 DC 저항 전압 모드 사이에서 전환 할 때 케이블을 물리적으로 재구성해야합니다. 연결 오류와 시간 낭비의 원천.XHHV515-12L는각 모드에 대한 전용 출력 포트:
| 출력 포트 | 기능 | 사용 사례 |
|---|---|---|
| HV 출력 (EMP) | 케이블 결함 탐지용 충동 방출 | 결함 위치에서 음성-마그네틱 덤핑을 위해 테스트 중인 케이블에 연결 |
| HV 출력 (DC) | 연속 DC 저항 전압 출력 | 설치 후 케이블 단열 검증 및 예방 유지보수 테스트를 위한 연결 |
XHHV515-12L의 특징적인 안전 및 진단 기능은실시간 kV 볼트미터이것은 콘덴서 전압을 표시합니다. 계기가 대기 모드에서 있을 때에도요.이것은 운영자에게 저장된 에너지 상태에 대한 지속적인 상황 인식을 제공합니다., 여전히 위험한 잔류 전하를 보유 할 수있는 겉보기에는 " 끄진"용 콘덴시터 은행과 우연히 접촉 할 위험을 제거합니다.
| 통제 | 기능 |
|---|---|
| 1안전지대 | 기기 체스 어어닝 연결은 가구 전기화 및 인력 충격 위험을 방지합니다. |
| 2방출 버튼 | 수동 내부 충전 분산 HV가 꺼지면 |
| 3시작/실점 표시기 | 노란색 LED는 전압 버튼을 0으로 확인합니다. 표시기가 켜지면 HV 출력을 활성화하려면 누르십시오. |
| 4정지 / HV 표시기 | 즉각적인 HV 출력 차단; 활성 고전압 출력 중 표시등 |
| 5과류 보호 | 보호 기능을 활성화하려면 누르십시오. 과류 상태에서 자동으로 작동합니다. |
| 6전압 조정 | 시작하기 전에 완전히 시계 반대 방향으로 0으로 돌리고, 그 다음 출력을 높이기 위해 시계 방향으로 |
| 7시간 설정 | 정밀 표시 중 자동 시시 임플러스 모드에서 구성 가능한 방출 시간 간격 |
| 적용 | 시나리오 |
|---|---|
| 케이블 고장 확인 | 12kV 이하의 LV/MV 배급 케이블에서 음자기 지점 확인을 위한 충동 방출 |
| DC 전압 테스트를 견딜 수 있습니다 | LV 및 MV 회로에 설치 및 수리 후 케이블 단열 검증 |
| 가동 전 케이블 검증 | 전원화 전에 새로운 케이블 회로 테스트 |
| 전기 장비 DC 테스트 | DC 다른 전기 장비의 전압 테스트에 견딜 수 있습니다 |
| 일상적 예방 유지보수 | 도시 네트워크, 산업 시설, 상업 시설에 대한 케이블 상태 평가 |
Q: 고전압 급류 발전기는 케이블 결함 검출에 어떻게 작동합니까?
전압 발생기는 고전력 펄스를 결함된 케이블에 방출하여 결함 지점에서 제어되는 고전압 활을 만듭니다.이 활은 음향 신호 (지구 마이크 로 감지 할 수 있는 큰 펄싱 소리) 와 전자기 펄스 (인덕티브 수신기 로 감지 할 수 있는 소리) 를 동시에 생성 한다음향 신호와 전자기 신호의 도착 시간을 결합함으로써, 운영자는 음향-자기 동기화로 알려진 기술로 정확한 결함 위치를 정확하게 파악할 수 있습니다.
Q: 각종 케이블에 대해 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반 지침으로 케이블의 정형 작동 전압을 따릅니다. 저전압 케이블 (1kV까지) 에서 8kV 또는 12kV 범위를 사용하십시오. 중전압 유통 케이블 (6-15kV) 에서16kV 범위가 적합합니다.고전압 전송 케이블 (35kV 이상) 에서 32kV 범위를 사용하십시오.항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 허가가 유지되도록하십시오..
질문: 급증 발전기 가동 시 어떤 안전 예방 조치가 지켜져야 합니까?
고전압 급류 발전기 테스트는 엄격한 안전 프로토콜을 요구합니다. 연결하기 전에 케이블이 완전히 전력을 제거하고 모든 전원으로부터 격리되어 있는지 항상 확인합니다.경고 신호로 시험 구역 주위를 최소 5m 안전 둘레를 설정모든 직원은 弧形급 의류, HV 단열 장갑 및 다이 일렉트릭 오버쇼를 포함한 적절한 PPE를 착용해야합니다.비상 정지, 그리고 제로 전압 융합은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 결코 대체해서는 안됩니다.
질문: 이 단위에서 여러 에너지 레벨 (주일) 의 장점은 무엇입니까?
다른 에너지 수준은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예를 들어,864J1024J) 는 초기 결함 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수있는 고 저항 결함을 찾아내는 데 이상적입니다.중간 에너지 (1225J ∼ 2048J) 는 대부분의 일상적인 결함 탐지에 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J +) 는 매우 긴 케이블, 깊은 매장 시나리오,또는 감지 가능한 음향 사인을 생성하기 위해 더 강한 활을 생성해야하는 높은 임피던스 결함3단계 선택은 운영자가 에너지 출력을 현장 조건에 맞추도록 허용합니다.
질문: 이 급증 발생기와 함께 어떤 보증과 지원이 포함되어 있습니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 각 단위에는 초상압 발생기, HV 출력 케이블, 지상 케이블,방출 막대기안전 운송 을 위해 로킹 롤러 를 탑재 한 중량용 트롤리. 현장 설치, 운용 및 운영자 안전 훈련 은 요청 에 따라 제공 됩니다.배열 틈을 포함한 예비 부품, 콘덴서 및 HV 다이오드가 빠른 교체를 위해 저장되어 있습니다.
