| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |

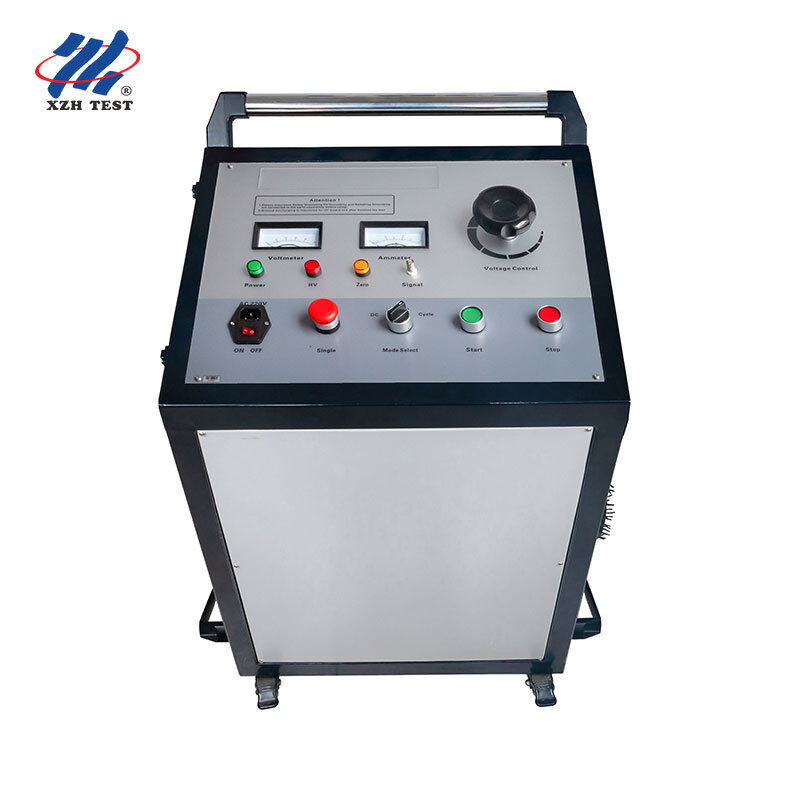

| 모델 번호: | XHHV535-4T |
다음 용도로 설계되었습니다.전력 유틸리티 현장 서비스 팀, 케이블 결함 위치 계약자, 전기 테스트 및 시공 엔지니어
핵심 가치:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, 신뢰성, 그리고 운영자 안전은 협상 할 수 없습니다.
XHHV535-4T는 전문 케이블 결함 위치 서비스 제공자와 유틸리티 유지 보수 부서자립, 이동성 고전압 충동 소스분리된 트랜스포머, 콘덴서 뱅크, 제어 콘솔의 설치 복잡성 없이 오류 현장에서 직접 배치될 수 있습니다.
일반적인 고전압 충동 테스트 설정은 별도의 DC 전원 공급 장치, 콘덴서 은행, 배열 구간의 격차,그리고 안전 배열 장치 ∙ 연결 오류와 일관성 없는 성능에 취약한 시간이 많이 걸리는 과정XHHV535-4T는 하나의 모바일 카트 차시 안에 모든 다섯 가지 하위 시스템을 통합함으로써 이러한 분열을 제거합니다.
| 하위 시스템 | 통합 이점 |
|---|---|
| DC 고전압 전원 | 소형화 된 고 신뢰성 회로 설계와 함께 고 주파수 HV 기술 |
| 4μF 에너지 저장 콘덴시터 | 내장, 미리 배선 및 공장 테스트 ∙ 현장 콘덴시터 은행 조립이 필요하지 않습니다. |
| 방출 구리 조립 | 공장에서 정밀하게 틈을 뚫고 캘리버레이션; 운송 진동에 저항하는 견고함 |
| 자동 방출 장치 | 시간적 자동 배열과 함께 통합 안전 배열 회로 |
| 결함 테스트 샘플링 모듈 | 케이블 결함 사전 탐지기 (TDR) 및 음자기 지표기 (Acoustic-magnetic pinpointer) 에 직접 연결하기 위한 내장 샘플링 인터페이스 |
운영자 중심의 설계:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
| 적용 | 시나리오 |
|---|---|
| 케이블 고장 확인 | 충동 방출은 음향-자기 수신기를 사용하여 정확한 위치를 위해 결함 지점에서 음향 및 전자기 신호를 생성합니다. |
| DC 전압 테스트를 견딜 수 있습니다 | IEC 표준에 따른 케이블 단열 무결성의 설치 및 수리 후 검증 |
| 가동 전 케이블 테스트 | 전력 공급 전 전선 회로 검증 ∙ 설치 손상, 관절 결함 및 제조 결함을 확인 |
| 주기적 예방 유지보수 | 노후화된 케이블 인프라를 계획적으로 평가하여 남은 서비스 수명을 예측하고 교체 CAPEX에 우선 순위를 부여합니다. |
Q: 고전압 급류 발전기는 케이블 결함 검출에 어떻게 작동합니까?
전압 발생기는 고전력 펄스를 결함된 케이블에 방출하여 결함 지점에서 제어되는 고전압 활을 만듭니다.이 활은 음향 신호 (지구 마이크 로 감지 할 수 있는 큰 펄싱 소리) 와 전자기 펄스 (인덕티브 수신기 로 감지 할 수 있는 소리) 를 동시에 생성 한다음향 신호와 전자기 신호의 도착 시간을 결합함으로써, 운영자는 음향-자기 동기화로 알려진 기술로 정확한 결함 위치를 정확하게 파악할 수 있습니다.
Q: 각종 케이블에 대해 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반 지침으로 케이블의 정형 작동 전압을 따릅니다. 저전압 케이블 (1kV까지) 에서 8kV 또는 12kV 범위를 사용하십시오. 중전압 유통 케이블 (6-15kV) 에서16kV 범위가 적합합니다.고전압 전송 케이블 (35kV 이상) 에서 32kV 범위를 사용하십시오.항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 허가가 유지되도록하십시오..
질문: 급증 발전기 가동 시 어떤 안전 예방 조치가 지켜져야 합니까?
고전압 급류 발전기 테스트는 엄격한 안전 프로토콜을 요구합니다. 연결하기 전에 케이블이 완전히 전력을 제거하고 모든 전원으로부터 격리되어 있는지 항상 확인합니다.경고 신호로 시험 구역 주위를 최소 5m 안전 둘레를 설정모든 직원은 弧形급 의류, HV 단열 장갑 및 다이 일렉트릭 오버쇼를 포함한 적절한 PPE를 착용해야합니다.비상 정지, 그리고 제로 전압 융합은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 결코 대체해서는 안됩니다.
질문: 이 단위에서 여러 에너지 레벨 (주일) 의 장점은 무엇입니까?
다른 에너지 수준은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예를 들어,864J1024J) 는 초기 결함 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수있는 고 저항 결함을 찾아내는 데 이상적입니다.중간 에너지 (1225J ∼ 2048J) 는 대부분의 일상적인 결함 탐지에 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J +) 는 매우 긴 케이블, 깊은 매장 시나리오,또는 감지 가능한 음향 사인을 생성하기 위해 더 강한 활을 생성해야하는 높은 임피던스 결함3단계 선택은 운영자가 에너지 출력을 현장 조건에 맞추도록 허용합니다.
질문: 이 급증 발생기와 함께 어떤 보증과 지원이 포함되어 있습니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 각 단위에는 초상압 발생기, HV 출력 케이블, 지상 케이블,방출 막대기안전 운송 을 위해 로킹 롤러 를 탑재 한 중량용 트롤리. 현장 설치, 운용 및 운영자 안전 훈련 은 요청 에 따라 제공 됩니다.배열 틈을 포함한 예비 부품, 콘덴서 및 HV 다이오드가 빠른 교체를 위해 저장되어 있습니다.
