LV MV 케이블 결함 계약자에 대한 트리플 자동 보호 12μF 864J를 특징으로 보호 된 전압 발생기 XHHV512-12L

XHHV512-12L는운영자 안전과 장비 보호는 협상 할 수 없는 요구 사항입니다.- 엄격한 안전 준수 프로토콜을 가진 유틸리티 회사, 기술자가 일상적으로 익숙하지 않은 현장에서 일하는 테스트 계약자시험장비의 고장으로부터 인한 부작용을 용납할 수 없는 중요한 생산장비 근처에서 케이블 결함 테스트가 이루어지는 산업 시설.

필드 케이블 결함 테스트는 본질적으로 위험성이 높은 작업입니다. 케이블 플래시 오버는 테스트 장비에 다시 공급되는 일시적인 과전압을 유발할 수 있습니다.지속적인 고 저항 결함이 지속적인 과류 도출을 일으킬 수 있습니다. 뜨거운 날에 지속적인 충동 사이클 내부 구성 요소를 열 한계를 초과 할 수 있습니다. 대부분의 초상압 발전기는 보호 위해 단일 피지에 의존합니다.3개의 독립적인 자동 보호 회로출력 전류, 출력 전압, 내부 온도를 동시에 모니터링합니다.

XHHV512-12L를 덜 견고한 도구에서 구별하는 독특한 기능은강력한 단전 보호케이블 고장 테스트 중에 고장 경로가 거의 제로 임피던스를 나타내는 시나리오가 발생합니다.이러한 조건 하에 많은 전압 발전기 가 작동 하거나 손상 될 것 이다XHHV512-12L는 손상을 입지 않고 직접 출력-지구 단회로를 견딜 수 있도록 설계되었으며, 오류 조건이 필요할 때 공격적으로 테스트 할 수있는 자신감을 제공합니다.

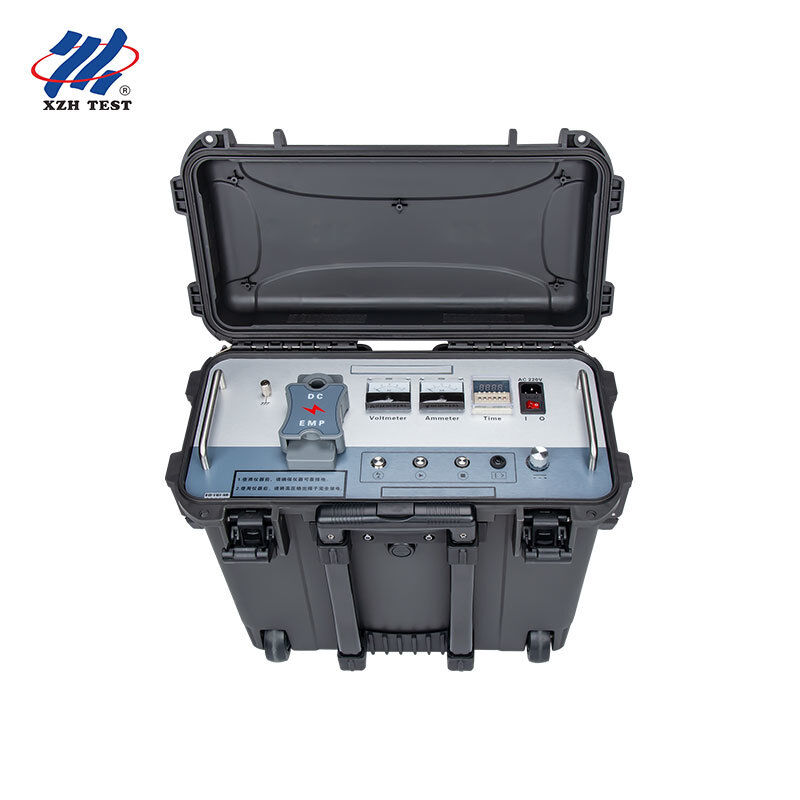

XHHV512-12L는듀얼 1.5 클래스 아날로그 포인터 미터(전류와 전압)충전 방출 과정에서 실시간 시각 피드백 디지털 디스플레이가 일시적인 고전압 사건에 대응할 수 없는 중요한 장점:

• 전류 계수기:충전 방출 동안 실시간 HV 측 전류를 나타냅니다 바늘 기울기 패턴은 결함이 완전히 방출되거나 추가 충전 주기가 필요한지 보여줍니다
• 전압계:실시간으로 콘덴서 충전 전압을 표시합니다. 충동 도중 떨어지는 바늘은 직관적인 시각 명확성으로 장애 지점으로 에너지 전송을 확인합니다.
• 1.5급 정확도:산업 측정 표준을 충족합니다. 실험실 수준의 디지털 측정의 취약성과 비용없이 현장 오류 위치 작업에 충분한 정확성
• 해제 완료 피드백:미터 바늘 0으로 돌아가는 저장 된 에너지가 완전히 전달되었다는 즉각적이고 명확한 확인을 제공합니다

XHHV512-12L는 충전 회로와 배하 회로를 하나의 컴팩트 차시로 통합합니다.충전 회로는 HV 케이블 전압을 샘플링하고 전압 조절 제어 회로로 공급합니다.충동 메커니즘에 의해 촉발 된 배열 회로, routes stored energy from the 12μF capacitor through the high-voltage discharge sphere to the output terminal — delivering a fast-rising DC impulse that creates both the acoustic thump and electromagnetic transient required for fault pre-location and pinpointing.

이 통합 아키텍처는 상호 연결 케이블, 별도의 콘덴시터 은행, 그리고 전통적인 부품 수준 설정에 의해 필요한 외부 구의 틈을 제거실패할 수 있는 연결 포인트를 최소화합니다., 그리고 하나의 운영자가 전체 시스템을 배치하고 작동 할 수 있도록합니다.
