케이블 결함 지표자 BNR IP65 방수성 소음 자석 동기화 기기 XHDD503E

케이블 결함 지표자 BNR IP65 방수성 소음 자석 동기화 기기 XHDD503E

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST
인증: CE/ISO
모델 번호: XHDD503E
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST
인증:
CE/ISO
모델 번호:
XHDD503E
강조하다:

High Light

강조하다:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
제품 개요

XHDD503E 케이블 고장점 탐지기는 진동 감지 및 전자기 유도 원리를 사용하여 케이블 고장점의 정확한 위치를 파악합니다. 고전압 펄스 발생기의 도움으로 고장점에서 섬락 방전이 발생합니다. 섬락 방전으로 생성된 진동파, 음파 및 전자기파는 탐지기의 특수 프로브로 감지되며, 기기에서 증폭, 처리, 표시 및 출력됩니다. 테스터는 청각 및 시각을 통해 고장점의 정확한 위치를 결정하여 케이블 바로 위, 대략적인 측정 범위 내에서 케이블 고장점을 정확하게 탐지하는 작업을 완료합니다.

이 탐지기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재질, 단면, 매체의 매설선의 저저항, 단락, 개방 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에도 적합합니다.

주요 특징
햇빛 아래에서도 가시성을 보장하는 5인치 터치, 고휘도 LCD
4가지 테스트 모드: 표준, 강화, 노이즈 감소 및 사용자 정의
4가지 탐지 기능: 음향-자기 동기화, 순수 음향, 순수 자기 및 스텝 전압 (A-프레임)
BNR (배경 노이즈 감소) 및 음소거 기능 탑재
경로 편차 표시 기능 탑재
다층 물리적 절연 신호 센서, 방수 등급 IP65
긴 대기 시간과 고속 충전기를 갖춘 대용량 리튬 배터리 내장
작고 가벼우며 작동하기 쉽고 간단한 인간-기계 인터페이스
기술 매개변수
항목 사양
필터 매개변수 전대역 통과: 100 Hz–1600 Hz; 저역 통과: 100 Hz–300 Hz; 고역 통과: 160 Hz–1600 Hz; 대역 통과: 200 Hz–600 Hz
채널 조정 음향, 자기 및 전압 각각 8단계
출력 이득 16단계 (0–112 dB)
출력 임피던스 350 Ω
음향-자기 위치 결정 정확도 0.1 m 미만
스텝 전압 위치 결정 정확도 0.5 m 미만
경로 식별 정확도 0.5 m 미만
전원 공급 장치 4 × 18650 표준 리튬 배터리
대기 시간 8시간 이상
주변 온도 –25 °C ~ 65 °C; 상대 습도 ≤ 90%
작동 원리 음향-자기 동기화 방법

기존의 음향 탐지 방법에 기반하며, 이 방법은 전자기 신호의 감지 및 적용을 추가합니다. 고전압 발생기가 고장 케이블에 충격 방전을 수행할 때, 고장점에서의 방전으로 발생하는 소리는 지면으로 전달되어 고감도 프로브로 감지됩니다. 증폭 후 헤드폰을 통해 "팝" 소리가 들립니다. 내장 프로브는 실시간으로 자기장 신호를 수신하고, 자기장이 소리보다 훨씬 빠르게 전파된다는 원리를 사용하여 전자기 신호와 음향 신호 간의 시간 차이를 감지하여 고장점까지의 거리를 결정합니다. 센서 위치를 이동하여 음향-자기 시간 차이가 가장 작은 지점을 찾아 정확한 고장 위치를 바로 아래에서 파악합니다.

순수 음향 방법

순수 음향 방법은 주로 고저항 및 섬락 고장을 측정하는 데 사용됩니다. 고전압 소스가 고장 케이블에 임펄스 전압을 가하여 고장점에서 방전 분해를 일으키고, 방전 중 발생하는 소리를 사용하여 고장을 정확하게 위치시킵니다. 음향 진동 센서는 음향 신호를 전기 신호로 변환하고, 증폭 및 필터링된 후 헤드폰을 통해 소리로 복원되거나 음향 강도로 표시됩니다. 음향 강도가 가장 큰 지점이 고장점입니다.

순수 자기 방법

순수 자기 방법은 케이블 경로와 고장점의 정확한 위치를 결정할 수 있습니다. 고전압 소스가 고장 케이블에 임펄스 전압을 가하면, 유도 코일이 임펄스 신호를 감지하고, 임펄스 신호의 특성으로부터 케이블과의 편차를 판단합니다. 감지된 임펄스 신호의 특성이 벗어나면 해당 지점이 고장점으로 판단됩니다.

전압 방법 (A-프레임 방법)

매설 케이블의 접지 고장을 위해 전위차 방법을 사용하여 고장점을 찾습니다. 테스트 지점의 고장 케이블과 접지 사이에 테스트 전압을 가하여 케이블 진입점 주위에 진입점과 동심인 분포 전기장을 형성합니다. 동일한 반경의 지점 사이에는 전위차가 없지만, 다른 반경의 지점 (A 및 B 지점) 사이에는 전위차가 있습니다. 두 지점을 중심점을 향해 점차 가깝게 이동시킵니다. 고장점이 A와 B 지점 사이에 정확히 위치하면 전위차가 0이 되고, 지점이 고장점을 지나 이동하면 극성이 반전됩니다. 따라서 앞뒤로 이동하여 접지점을 정확하게 결정할 수 있습니다.

작동 인터페이스 및 설정

이 기기는 터치 스크린 또는 원 버튼 조정 제어로 작동합니다. 작동 인터페이스에는 파형 표시 영역 (자기장 파형 및 오디오 파형)과 매개변수 조정 영역이 포함됩니다.

음향 이득 (1–8단) 및 음향 트리거 (0–99 레벨)
자기장 이득 (1–8단) 및 자기장 트리거 (0–99단)
작업 방법 선택 및 작업 모드 선택
필터 모드: 전대역 통과, 고역 통과, 저역 통과 및 대역 통과 필터링
음소거 설정; BNR (배경 디지털 노이즈 감소) 설정
볼륨 설정 (0–16 레벨)
경로 표시, 음향 강도, 전자기 신호, 자기장 강도, 프로브 표시, 음향-자기 시간 차이 데이터 4세트 (ms) 및 배터리 전력 표시

음향 채널 필터는 공장 기본 대역폭이 100 Hz–1600 Hz입니다. 다양한 현장에 적합한 필터 매개변수를 선택할 수 있습니다. 예를 들어, 고장점 근처의 단단한 포장 도로에서는 고역 통과 필터가 고주파 충격 방전 소리를 가장 잘 보존하는 반면, 더 멀리 떨어져 있거나 부드러운 흙 또는 모래에서는 저역 통과 필터가 적합합니다. 대역 통과 필터링은 두 가지의 절충안입니다.

사용 요약 고전압 펄스 발생기와 함께 작동

이 탐지기는 주기적인 방전 상태에서 작동하는 고전압 임펄스 신호 발생기와 함께 사용됩니다. 배선 방법에는 위상-피복 방법 (위상-접지 절연 손상이 있을 때 선호되며, 방전 소리 감쇠가 작음), 위상-위상 방법 (접지가 결합되지 않은 단순 위상-위상 고장의 경우) 및 단순 단선 고장을 위한 배선 방법이 있습니다.

탐지 영역 선택

탐지 전에 케이블 경로를 먼저 명확히 해야 합니다. 도면 및 데이터가 불완전한 경우 경로 탐지를 수행하고 표시를 해야 합니다. 거리 측정 결과와 케이블 헤드 플레이트 여유 및 지형을 고려하여 고장점 위치를 대략적으로 결정하며, 일반적으로 (거리 측정값 ± 50 m) 범위 내입니다. 고장점에 도달한 후 탐지를 시작합니다.

탐지 단계
순수 음향 모드: 센서와 헤드폰을 연결하고, 센서를 케이블 바로 위 지면에 평평하게 놓고 약 0.5–2 m 간격으로 이동합니다. 가장 큰 소리가 나는 지점이 고장점입니다.
순수 자기 방법: 센서를 경로를 따라 이동시키되 항상 좌측 또는 우측에 유지합니다. 고장점을 지나면 경로 표시가 반전되며, 반전되는 지점이 고장점입니다.
음향-자기 동기화 (표준 / 사용자 정의 모드): 고장점 근처를 찾은 다음, 작은 간격으로 음향-자기 지연을 측정하여 가장 작은 지연 값을 찾습니다. 고장점은 바로 아래에 있으며, 오차는 0.2 m 이내입니다.
전압 모드 (A-프레임 방법, 도체가 접지된 경우에만 해당): A-프레임을 토양에 삽입하고 빨간색 또는 녹색 화살표가 가리키는 방향으로 이동합니다. 히스토그램이 상대적으로 크고 빨간색과 녹색이 반전되면 고장점입니다.
주의 사항 및 일반적인 고장
배터리 전력이 20% 미만이면 인터페이스에 번개 기호가 표시되고 기기를 충전해야 합니다. 완전히 방전된 배터리는 완전히 충전하는 데 약 4시간이 걸립니다. 빨간색 충전기 표시등은 충전 중임을, 녹색 표시등은 충전 완료를 의미합니다.
프로브는 민감한 부품이므로 분해하지 마십시오.
기기에 고장이 발생하면 원래 공장으로 보내 수리하십시오. 임의로 분해하지 마십시오.
LCD를 닦을 때 부식성 용제 (화학 용제 또는 알코올 등)를 사용하지 마십시오. 따뜻한 물에 적신 반건조 보풀 없는 천과 건조한 극세사 천을 사용하십시오.
탐지를 위해 센서를 케이블 본체에 놓지 않도록 하십시오. 케이블의 어느 위치에서든 들리는 약한 팝 소리는 전기 스트레스 진동이며 탐지에 사용할 수 없습니다.
자기장 신호를 테스트할 수 없는 경우 배터리 전력, 자기장 채널 이득 설정, 호스트와 프로브 간의 케이블을 확인하고 파형 표시를 켜십시오.
프로브를 고정하거나 두드렸을 때 이어폰에서 소리가 나지 않으면 배터리 전력, 음향 채널 이득 설정, 호스트와 프로브 간의 케이블을 확인하십시오.

참고:A-프레임 방법은 도체가 접지된 경우 (완전 접지)에만 사용할 수 있습니다.

대상 사용자

XHDD503E는 고장점이 이미 대략적으로 위치한 후 최종적으로 정확한 단계를 위한탐지기입니다.고전압 펄스 발생기와 결합하여 사용하며, 특히단단한 표면, 주변 소음이 심한 현장 — 콘크리트 및 아스팔트 아래, 번잡한 거리, 고저항 또는 섬락 고장 — 에서 정확한 고장점 위치 파악이 필요한 팀을 위해 제작되었습니다. 이러한 환경에서는 단순 음향 청취 방법이 소음에 쉽게 묻힐 수 있습니다.

사전 탐지기로 대략적인 고장 구역을 이미 파악하고 이제 정확한 탐지가 필요한 전력 케이블 고장 위치 탐지 팀.
단단한 포장 도로 아래 매설된 선의 고장점을 탐지하는 배전망 및 가로등 케이블 유지보수 팀.
다양한 재질, 단면 및 매체의 매설선 전문가인 고주파 동축 케이블 및 매설선 전문가.
소리만으로는 확인하기 어려운 고저항 누설 및 고저항 섬락 고장을 처리하는 팀.
실시간 교통 및 기타 소음원 근처에서 작업하며 배경 노이즈 감소 (BNR) 및 음향-자기 시간 차이를 활용하여 자신 있게 판단하는 현장 팀.
자주 묻는 질문

Q1. XHDD503E는 무엇을 합니까?
진동 감지 및 전자기 유도 원리를 사용하여 케이블 고장점의 정확한 위치를 파악하는 케이블 고장점 탐지기입니다. 고전압 펄스 발생기와 함께 작동하여 고장점에서의 섬락 방전으로 생성된 진동, 소리 및 전자기파를 감지하고, 작업자가 케이블 바로 위, 대략적인 측정 범위 내에서 정확하게 고장점을 탐지할 수 있도록 합니다.

Q2. 어떤 고장 및 케이블에 적합합니까?
전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재질, 단면, 매체의 매설선의 저저항, 단락, 개방 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에도 적합합니다. A-프레임 (스텝 전압) 방법은 도체가 완전 접지된 경우에만 사용할 수 있습니다.

Q3. 어떤 탐지 방법을 제공합니까?
음향-자기 동기화, 순수 음향, 순수 자기 및 전압 (A-프레임 / 스텝 전압) 방법의 네 가지를 제공합니다. 음향-자기 동기화는 기존 음향 방법에 전자기 신호 감지를 추가하고 전자기 신호와 음향 신호 간의 시간 차이를 통해 거리를 결정합니다.

Q4. 어떤 정확도와 작업 조건을 기대할 수 있습니까?
음향-자기 위치 결정 정확도는 0.1 m 미만, 스텝 전압 위치 결정 정확도는 0.5 m 미만, 경로 식별 정확도는 0.5 m 미만입니다. 4 × 18650 리튬 배터리로 작동하며 8시간 이상의 대기 시간을 제공하고, –25 °C ~ 65 °C 및 상대 습도 ≤ 90%에서 작동하며, 센서는 IP65 방수 등급입니다.

Q5. 무엇을 주의해야 하며, 무엇이 포함되어 있습니까?

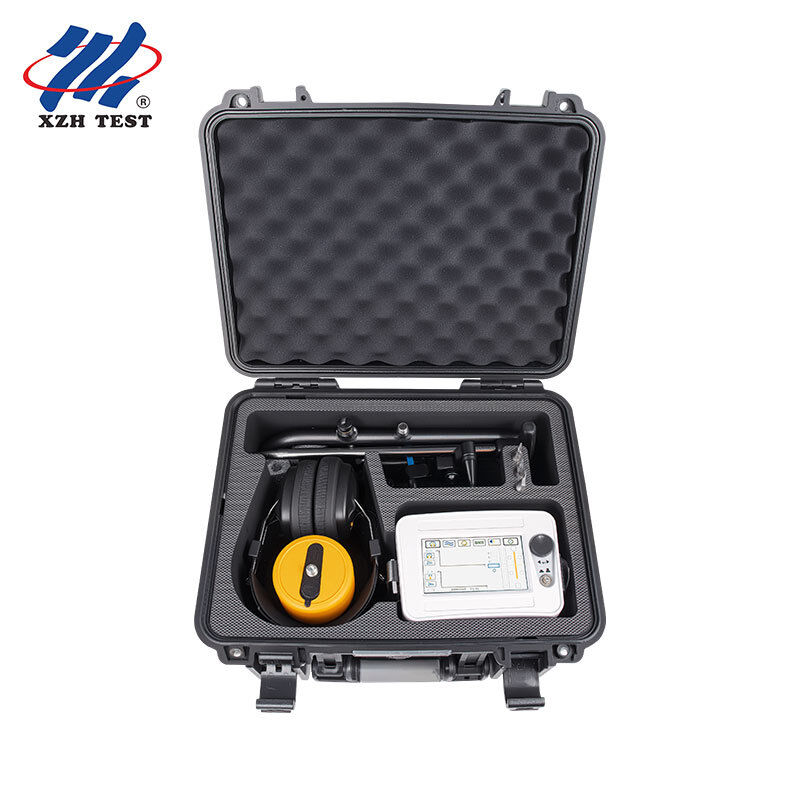

배터리 전력이 20% 미만일 때 기기를 충전하십시오 (완전 충전 약 4시간 소요). 프로브 또는 기기를 분해하지 마십시오. LCD는 반건조 보풀 없는 천으로만 닦으십시오. 센서를 케이블 본체에 놓지 마십시오. 패키지에는 케이블 고장점 탐지기, 헤드폰, 프로브 (연결대, 프로브 헤드 및 세 개의 발톱 포함), 7코어 신호선, 충전기, A-프레임 (A-프레임 케이블 포함), 접지 핀 2개 및 다기능 꽃 렌치가 포함되어 있으며, 1년 무료 보증 및 평생 유지보수 및 기술 서비스가 제공됩니다.
