Xhdd503c 제조 공장 음향-마그네틱 동기화 지하 케이블 결함 핀포인터 위치기

Name: Xhdd503c 제조 공장 음향-마그네틱 동기화 지하 케이블 결함 핀포인터 위치기
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1750 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHDD503C

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHDD503C

강조하다:

High Light

강조하다:

음향-자기 케이블 결함 위치 추적기

지하 케이블 결함 지표

동기화 케이블 결함 감지기

Trading Information

최소 주문 수량:

1 유닛

가격:

1750USD

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

기본 정보

모델 번호

XHDD503C

커넥터

RJ11

테스트 모드

즉시 테스트

사용

오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

테스트 영역

케이블 형성

케이블 유형

차폐

전원

전기

인증

CE, IEC

맞춤형

색상

검정색

운송 패키지

나무 케이스

사양

52*44*37

상표

XZH TEST

원산지

산시

포장 및 배송

패키지 크기

52.00cm * 44.00cm * 37.00cm

패키지 총 중량

14.000kg

제품 설명

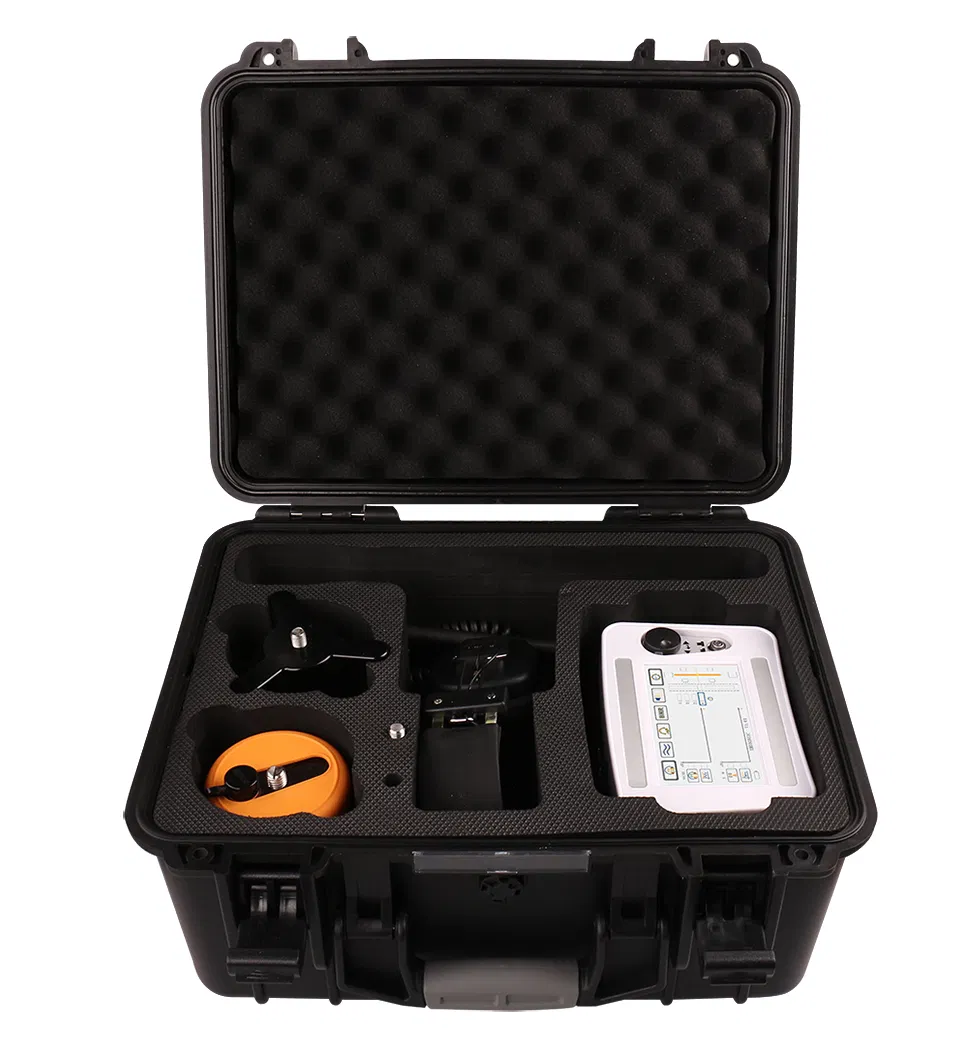

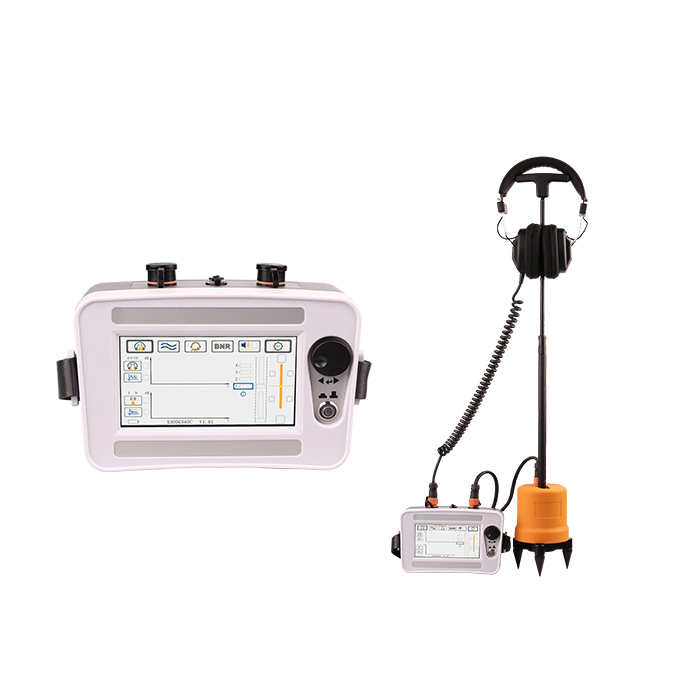

Xhdd503c 제조 공장 음향-마그네틱 동기화 지하 케이블 결함 핀포인터 위치기 0

설명:

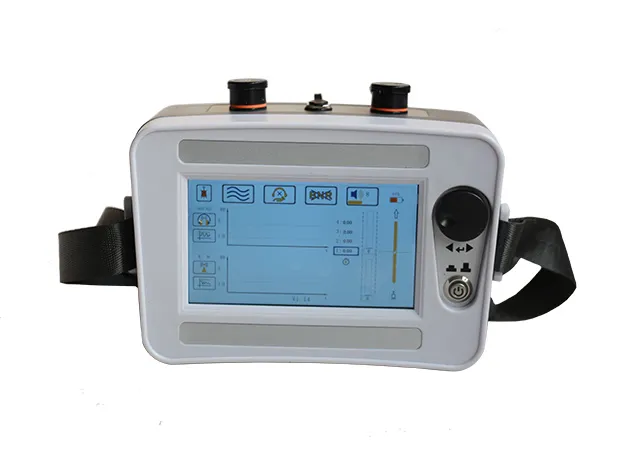

XHDD503C는 지능형 디지털 케이블 결함 핀포인터입니다. 고품질 PVC 보호 케이스에 담겨 휴대 및 경량입니다. 전체 세트는 7인치 대형 화면 신호 발생기, 터치 조작, 편리하고 세련된 및 고품질 스테레오 헤드폰이 장착되어 있어 착용감이 매우 편안하며 명확하게 귀에 손상을 주지 않고 결함 지점의 방전 소리를 들을 수 있습니다. 프로브는 검은색 알루미늄 합금으로 만들어졌으며, 전체 본체가 매우 질감이 있고 손에 어느 정도 무게감이 있어 현장 감지에 매우 적합합니다.

그것은 음향-자기 동기화 방식을 채택하여 결함을 정확히 찾아냅니다. 이는 매우 정확하고 독특한 핀포인팅 방식입니다. 고전압 발생기가 결함이 있는 케이블을 충격 및 방전할 때 결함 지점에서 발생하는 소리가 지면으로 전달되고, 고감도 프로브가 소리 신호를 수집합니다. 이어폰으로 증폭 및 모니터링한 후 "팝" 소리를 들을 수 있습니다. 동시에 프로브의 내장 프로브는 자기장의 전파 속도가 음파의 전파 속도보다 훨씬 빠르다는 원리를 사용하여 전자기 신호와 음향 신호의 시간차를 감지하여 자기장 신호를 실시간으로 수신하고 결함 지점의 거리를 판단합니다. 음향-자기 및 자기장의 시간차가 가장 작은 지점을 찾기 위해 센서 위치를 지속적으로 이동하면 결함 지점의 정확한 위치가 그 아래에 있습니다.사운드 채널음향 측정 방법과 음향-자기 동기화 방법의 조합을 통해 작업자는 사용 습관에 따라 감지 방법을 자유롭게 선택할 수 있습니다.사운드 채널장비는 배경 소음 감소 기술로 설계되었습니다. 작업자가 BNR 버튼을 누르는 한 환경 간섭 소음을 효과적으로 필터링할 수 있으며, 음향 측정 방법으로 결함 지점을 감지할 때 결함 지점의 방전 소리를 명확하게 들을 수 있습니다.

감지 현장의 실제 상황에 따라 음향 신호 및 자기 신호의 이득 값과 트리거 값을 수동으로 조정하여 감지를 더욱 정확하게 만들 수 있습니다.
장비는 케이블 경로의 보조 표시 기능을 갖추고 있어 작업자가 지점을 고정할 때 케이블 경로에서 벗어나는 것을 방지합니다.사운드 채널내장형 충전식 리튬 이온 배터리, 빠른 충전 및 긴 사용 시간.

작은 크기, 가벼운 무게, 휴대하기 쉽습니다.사운드 채널음향 자기 동기화사운드 채널대역폭: l 올패스: 100Hz~1500Hz, 로우패스: 100Hz~400Hz, 하이패스: 150Hz~1500Hz, l 밴드패스: 200Hz~600Hz.

신호 이득: 0~7에서 조정 가능.

고정밀도: 0.1m.

자기장 채널

0~7에서 조정 가능.

배경 소음 감소 모드

BNR

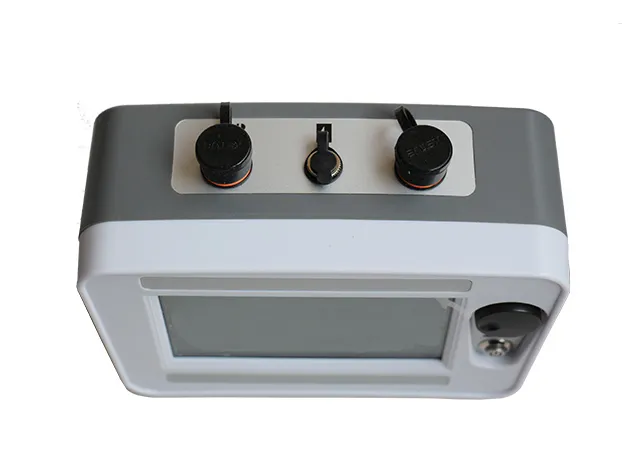

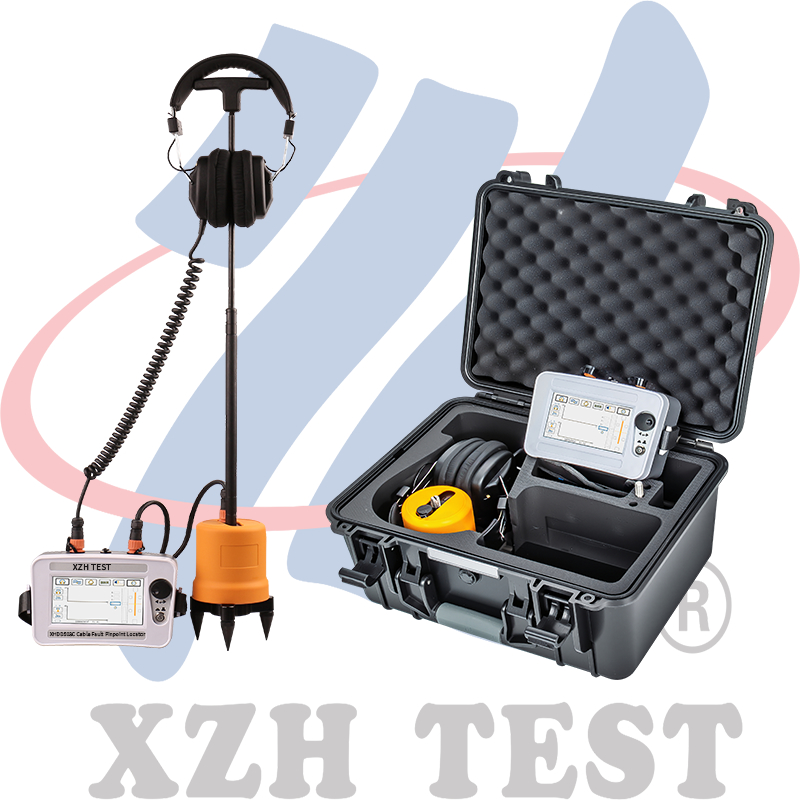

Xhdd503c 제조 공장 음향-마그네틱 동기화 지하 케이블 결함 핀포인터 위치기 1

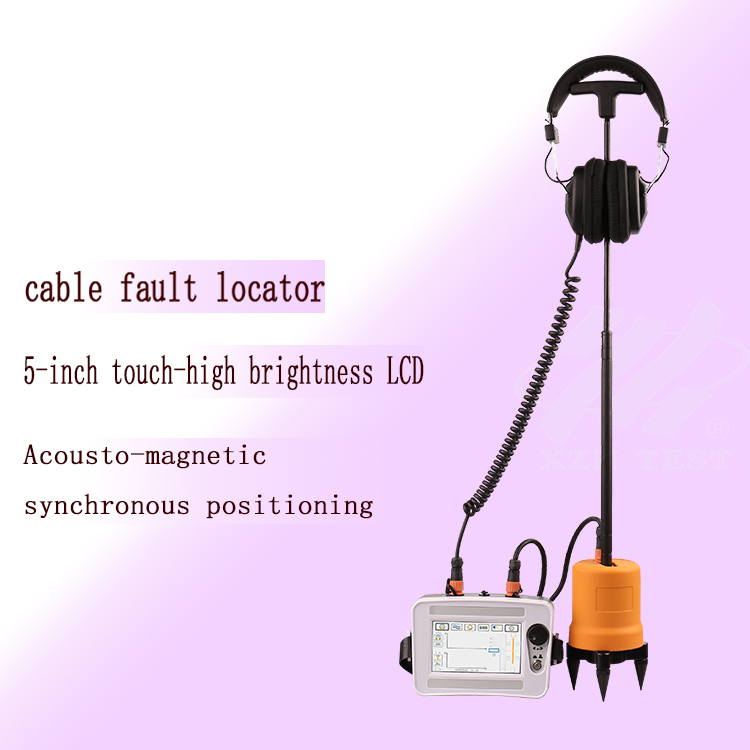

Xhdd503c 제조 공장 음향-마그네틱 동기화 지하 케이블 결함 핀포인터 위치기 2

강도 막대 그래프 표시, 사운드 트리거 임계값(0-100 파일) 조정 가능.	전자기 신호	강도 막대 그래프 표시, 자기장 트리거 임계값(0-100 파일) 조정 가능
		음향-자기 시간차 위치 지정 모드
		파형 표시, 음향 및 자기 시간차 표시.
	경로 보조 테스트	경로 방향은 케이블의 왼쪽과 오른쪽에 아이콘으로 표시됩니다.
전원 공급 장치	배터리
내장형 리튬 이온 배터리 팩, 전압 8.4V, 용량 4.4Ah	사용 시간
연속 사용 시간 > 8시간;	충전기
입력 AC220V±10%, 50Hz; 공칭 출력 8.4V, 1A	충전 시간
<6시간	표시 방법
*7인치 컬러 LCD, 1024600 해상도, 터치 기능 포함.**	볼륨		479X387X210mm(PVC 케이스 포함)
	무게		6.7kg
	사용 주변 온도		-25
	ºC-		40
ºC	, 습도 5-90%RH, 고도
<4500m.	설치 지침
