케이블 결함 탐지기
>

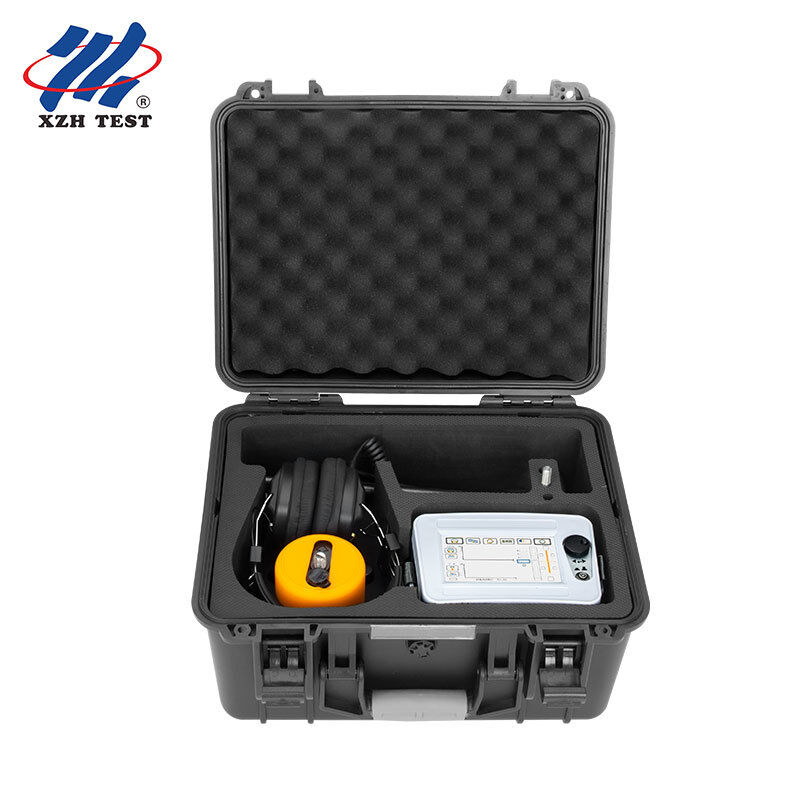

케이블 고장 지표자. IP65 경로 표시가 있는 음향 자기 동기화 위치기. XHDD503C.

케이블 고장 지표자. IP65 경로 표시가 있는 음향 자기 동기화 위치기. XHDD503C.

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST
인증: CE/ISO
모델 번호: XHDD503C
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST
인증:
CE/ISO
모델 번호:
XHDD503C
강조하다:

High Light

강조하다:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
제품 개요

XHDD503C 케이블 결함 핀포이터는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다. 전자 플래시 오버는 충격 방출 발전기로 생성됩니다.해당 프로브에 의해 잡혀 증폭, 그리고 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다.그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다위치 기술, 경로 지원 테스트 및 다른 기술을 통합하여 여러 테스트 모드를 제공하며 풍부한다양한 신속한 정보로 케이블 결함 위치를 효율적이고 정확하게 완료.

이 지표 장치는 전력 케이블, 고주파 동축 케이블의 저저항성, 단회로, 개방회로 및 단절 오류에 적합합니다각종 소재의 거리등 케이블 및 묻힌 전선, 가로 절단 및 매체, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.

주요 특징
5인치 터치, 햇빛 아래의 가시성을 보장하는 높은 밝기의 LCD
자동으로 음향 및 자기 시간 차이를 계산하는 음향 및 자기 동기 위치 기술
장점 가치와 음향 및 자기 신호의 트리거 값은 다양한 환경에 적응하도록 수동으로 조정 할 수 있습니다.
필터링 방법을 선택할 수 있는 배경 소음 감축 기술
BNR 백그라운드 노이즈 감축 및 무성 노이즈 감축 기능
경로 오차 표시 장치
다층 물리 격리 신호 센서, 방수 등급 IP65
장시간 대기시간을 가진 내장형 대용량 리?? 배터리, 그리고 빠른 충전기
작고 가볍고 조작이 쉬우며 간단한 인간-기계 인터페이스
기술 매개 변수
항목 사양
필터 매개 변수 모든 패스: 100 Hz~1600 Hz; 낮은 패스: 100 Hz~300 Hz; 높은 패스: 160 Hz~1600 Hz; 대역 패스: 200 Hz~600 Hz
채널 이득 8 레벨 조절
자기 채널 이득 8 레벨 조절
출력 이득 16 레벨 (0 ∼ 112 dB)
출력 임페던스 350 Ω
음향 자기 위치 정밀도 0.1m 이하
경로 식별 정확성 0.5m 이하
전원 공급 4 × 18650 표준 리?? 배터리
대기 시간 8시간 이상
실내 온도 -25 °C ~ 65 °C; 상대 습도 ≤ 90%
작동 원칙

이 장치는 결함 위치를 정확하게 결정하기 위해 음자기 동기화 방법을 사용합니다. 이것은 매우 정확하고 독특한 위치 방법입니다.전자기 신호의 추가 검출 및 적용과 함께 전통적인 음향 지점 측정 방법에 기초한.

고전압 발전기가 결함된 케이블에 충격 방출을 수행하면 결함 지점에서 방출로 인해 발생하는 소리는 지상으로 전송됩니다.소음 신호 는 매우 민감 한 탐사선 에 의해 감지 됩니다· 증폭 후, "팝"소리는 헤드폰을 통해 들립니다. 내장 된 탐사선은 자기장 신호를 실시간으로 수신하고,자기장이 소리보다 훨씬 빨리 퍼진다는 원리를 사용해서, 전자기 신호와 음향 신호 사이의 시간 차이를 감지하여 장애 지점의 거리를 결정합니다.센서 위치가 가장 작은 음자기 시간 차이를 가진 점을 찾기 위해 이동, 그리고 정확한 결함 위치는 바로 아래에 있습니다.

전통적인 어쿠스틱 지점 표시 도구는 일반적으로 귀장만 모니터하거나, 장애 지점에서의 배charge 소리를 식별하기 위해 미터 포인터 스윙에 의존합니다.방출 소리는 순식간에 사라지고 주변 소음과 크게 다르지 않기 때문에, 그것은 종종 덜 경험이 많은 운영자에게 큰 어려움을 초래합니다. 음향-자기 동기화 방법은 전통적인 음향 방법의 이러한 문제를 효과적으로 피합니다.

운영 인터페이스 및 설정

기기는 터치 스크린 또는 단추 조정 제어 장치로 작동됩니다. 작동 인터페이스는 파형 표시 영역과 매개 변수 조정 영역을 포함합니다.

자기장 증강 설정 (1°8 레벨) 및 자기장 트리거 설정 (0°99 레벨)
소음 증강 설정 (1°8 레벨) 및 소음 트리거 설정 (0°99 레벨)
탐사기의 표시; 필터 모드 설정 (전면 통과, 높은 통과, 낮은 통과 및 대역 통과 필터링)
무성 설정; BNR (디지털 배경 소음 감축) 설정
부피 설정 (0~16 레벨; 8 레벨 권장)
배터리 전력 표시, 경로 표시, 음의 강도, 전자기 신호, 자기장 강도, 음자기 시간 차이 데이터 (ms) 4 세트 및 탐사 표시

음향 채널 필터는 100 Hz~1600 Hz의 공장 기본 대역폭을 가지고 있습니다. 적절한 필터 매개 변수를 다른 위치에 선택 할 수 있습니다. 예를 들어,결함 지점 근처의 단단한 도로에서 높은 패스 필터는 높은 주파수 충격-배출 소리를 가장 잘 보존합니다., 더 멀리 있거나 부드러운 토양이나 모래에 낮은 통과 필터가 적합합니다. 대역 통과 필터는 둘 사이의 타협입니다.

참고:수집된 네 개의 데이터 세트가 3번 연속적으로 30ms 이하일 때, 전자기 신호 옆에 해당 아이콘이 표시되어 오류 지점이 접근되었다는 것을 나타냅니다.

사용 요약 고전압 발전기와 연결

음향 및 자기 동기화 정밀 표시는 주기적인 방출 상태에서 작동하는 고전압 충격 신호 발생기를 필요로합니다.와이어링 방법에는 단계-보호 방법 (단계-지구 단열 손상이있을 때 선호), 방출 소음 저하가 작기 때문에), 단계-단계 방법 (조합 된 지식없이 간단한 단계-단계 결함) 및 간단한 단절 결함에 대한 배선 방법.

지점 영역 선택

정밀히 표시하기 전에 케이블 경로는 먼저 명확해야 합니다. 도면과 데이터가 불완전하다면 경로 검출을 수행하고 표시를 해야 합니다.거리를 측정한 결과와 케이블 헤드 플레이트 마진과 지형을 고려하여, 결함점 위치는 대략적으로 결정되며 일반적으로 (거리의 측정 값 ± 50m) 이내입니다.고전압 펄스 발생기의 결함 지점이 침투하고 배charge 주기가 3 ∼ 5 초입니다 확인 후, 선택된 영역에 케이블 위에 바로 지점을 시작.

정확한 단계

센서를 센서 잭에 연결하고 이어폰을 헤드폰 잭에 연결케이블 설치 방향으로 향하는, 그리고 음향 및 자기 동기화 모드를 선택 합니다. 파동 형태를 관찰 하 고 헤드폰으로 듣기 시작 지점. 권장 시작 원칙은 낮은 임계입니다.큰 이득과 큰 부피소리를 듣고 소음 파동 형태와 자기장 파동 형태를 모두 보았을 때 감지 탐사선을 약 1m2마다 움직이고 각 지점에서 2회 이상의 방출 주기를 모니터링합니다.소리 또는 파동 형태는 더 이상 들거나 볼 수 없습니다 시간 차이의 값이 큰 작은 그리고 큰 변경 될 때까지 계속 앞으로 이동다시 지향할 때, 문턱을 높이고, 이득을 줄이고, 부피를 낮추고,소리와 파동 형태가 가장 큰 지점과 시간차가 가장 작은 지점을 찾아.

예방 방법 과 흔 한 오류
배터리 전원이 20% 미만일 때 인터페이스는 번개 기호를 표시하고 기기가 충전이 필요합니다. 완전히 충전 된 배터리는 완전히 충전하는 데 약 4 시간이 걸립니다.빨간색 충전등은 충전이고 녹색등은 충전 완료입니다..
탐사선은 민감한 부품이며 해체되어서는 안 됩니다.
기기 가 고장 났을 경우, 원래 공장 으로 수리 하기 위해 보내십시오. 마음대로 해체 하지 마십시오.
LCD 화면을 닦기 위해 부식성 용매 (화학 용매 또는 알코올 등) 를 사용하지 마십시오. 반 건조하고 섬유가 없는 천을 따뜻한 물에 담아서 마른 마이크로 섬유 천을 사용하십시오.
케이블의 어떤 위치에서나 들리는 약한 팝링 소리는 전기 스트레스 진동이기 때문에 위치를 표시하는 데 사용할 수 없기 때문에 센서를 케이블 몸 위에 배치하지 않도록 노력하십시오.
자기장 신호가 테스트 될 수 없다면 배터리 전력, 자기장 채널 증강 설정, 호스트와 프로브 사이의 케이블을 확인하고 파형 디스플레이를 켜십시오.
스론드가 고정되거나 탭되면 에어폰에서 소리가 없다면 배터리 전력, 음향 채널 가이브 설정 및 호스트와 스론 사이의 케이블을 확인하십시오.
누구 를 위한 것 입니까?

XHDD503C는케이블 경로가 확실하지 않거나 문서화되지 않은 네트워크에 대한 경로 보조, 음향-마그네틱 위치 표시 장치그것은 케이블 경로를 확인하고 같은 작업에서 결함을 파악해야하는 승무원들을 위해 만들어졌습니다.그리고 도면 및 경로 데이터가 불완전한 사이트, 그래서 운영자는 경로 편차 표시와 함께 점에 근접하기 위해 음향-자기 시간 차이를 필요로 합니다.

노후 또는 문서화되지 않은 케이블 네트워크에서 작동하는 오류 탐지 팀, 그 경로 자체는 현장에서 다시 확인되어야합니다.
경로 보조 탐지와 음향 자석 지점 확인을 결합한 팀
고주파 동축 케이블, 거리광 케이블 및 묻힌 전선 전문가는 다양한 재료, 가로 절단 및 매체와 함께 작업합니다.
악기가 자동으로 음자기 시간차를 계산하여 포인트를 반복적으로 판단 할 수 있기를 원하는 운영자
현장 승무원들은 가장 강한 소리와 파동 모양의 지점을 가장 작은 시간 차이점과 함께 찾아서 결함 위치를 확인해야 합니다.
FAQ

Q1. XHDD503C는 무엇을 할까요?
그것은 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용하는 케이블 결함 지표입니다.전자 플래시오버는 충격 방출 발전기에 의해 생성되고 탐사기에 의해 잡혀 증폭됩니다, 점은 청각 및 시각적 판단에 의해 대략적인 측정 범위 내에서 정확하게 위치하고 있으며, 동시에 음향 및 자기 시간 차이를 수집합니다.

Q2. 어떤 고리와 케이블에 적합합니까?
저저항성, 단회로, 개방회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블 및 다양한 재료의 묻힌 전선,가로 절단 및 매체, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.

Q3. 어쿠스틱-마그네틱 동기화 방법은 어떻게 작동합니까?
그것은 추가 전자기 신호 검출과 함께 전통적인 음향 방법을 기반으로 합니다.내장 프로브는 실시간으로 자기장 신호를 수신하는 동안자기장이 소리보다 훨씬 더 빨리 퍼지기 때문에 결함 지점의 거리는 두 신호 사이의 시간 차이에서 결정됩니다.가장 작은 시간차가 있는 지점은 바로 결함 위에 있습니다..

Q4. 어떤 정확성과 작업 조건이 기대될 수 있습니까?
음향 자기 위치 정밀도는 0.1m 이하이고 경로 식별 정밀도는 0.5m 이하입니다. 8시간 이상 대기 상태에서 4 × 18650 표준 리?? 배터리로 작동합니다.-25 °C ~ 65 °C, 상대 습도 ≤ 90%, 그리고 센서는 IP65까지 방수합니다.

Q5. 무엇 을 주목 해야 하며, 무엇 이 포함 됩니까?
배터리 전원이 20% 미만일 때 기계를 충전한다 (전전 충전에는 약 4시간이 걸린다); 탐사선이나 기계를 분리하지 않는다; LCD를 반 건조한 섬유가 없는 천으로만 청소한다.그리고 케이블 몸에 센서를 배치하는 것을 피합니다패키지는 케이블 결함 탐지, 헤드폰, 탐사 (연결 막대기, 탐사 머리와 세 개의 발톱과 함께), 7 코어 신호 라인, 충전기와 다기능 꽃 열쇠를 포함합니다.1년 무료 보증과 평생 유지보수 및 기술 서비스
