케이블 결함 탐지기
>

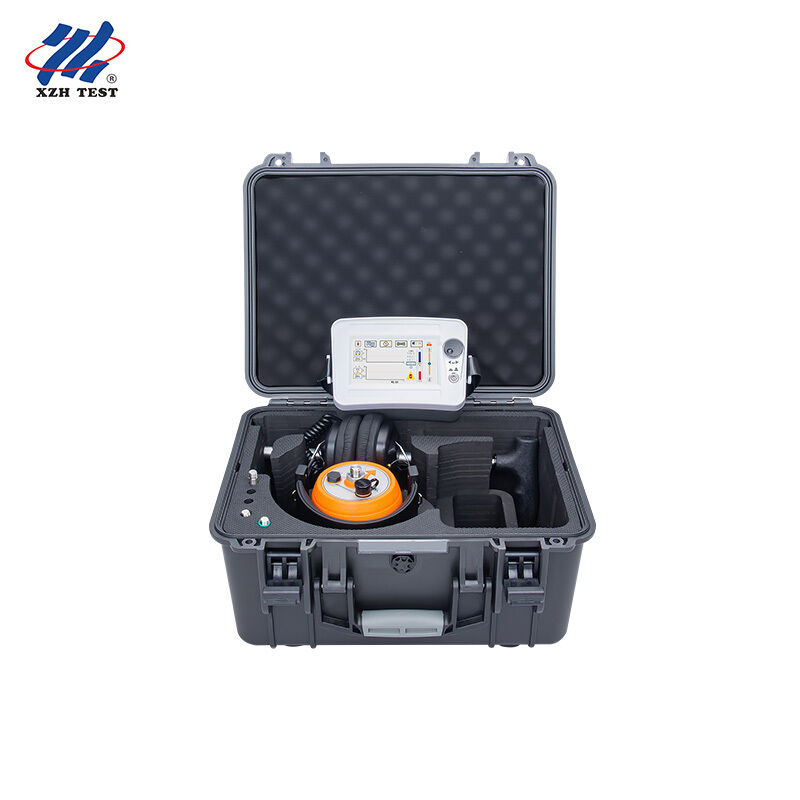

케이블 결함 지표자 디지털 프로브 음성 자기 동기화 결함 명령어 XHDD503C+

케이블 결함 지표자 디지털 프로브 음성 자기 동기화 결함 명령어 XHDD503C+

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST
인증: ISO/CE
모델 번호: XHDD503C+
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST
인증:
ISO/CE
모델 번호:
XHDD503C+
강조하다:

High Light

강조하다:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
제품 개요

XHDD503C+ 케이블 고장 탐지기는 진동 감지 및 전자기 유도의 음향-자기 동기화 원리를 사용하여 케이블 고장의 특정 위치를 결정합니다. 고전압 펄스 발생기가 고장 지점에서 섬락 방전을 유도합니다. 결과적인 진동파, 음파 및 전자기파는 장비의 전용 프로브로 수집되고 메인 장치에서 지능적으로 처리되며, 고장 파형과 소리가 출력 및 표시됩니다. 마지막으로 테스터는 청각과 시각을 사용하여 고장의 정확한 위치를 결정하여 "케이블 바로 위, 대략적인 측정 범위 내"에서 케이블 고장 지점을 정확하게 찾는 작업을 완료합니다.

이 로케이터는 다양한 전압 레벨, 단면 및 매체의 전력 케이블, 동축 케이블 및 저전압 케이블의 저저항, 단락, 개방 회로 및 단선 고장을 감지하는 데 적합하며, 누설 및 섬락 고저항 고장도 감지할 수 있습니다.

주요 특징
햇빛 아래에서도 가시성을 보장하는 터치스크린 고휘도 LCD (480 × 850, 350 니트)
음향-자기 시간차를 자동으로 계산하는 음향-자기 동기화 위치 결정 기술
음향 신호의 게인 및 트리거 값 자동 및 수동 조정 기능
다양한 필터링 옵션을 갖춘 배경 노이즈 감소 기술
BNR 배경 노이즈 감소 및 음소거 노이즈 감소 기능
경로 편차 표시 및 고장 지점 근접 알림 기능
고감도, 노이즈 방지, 완전 디지털 탐지 프로브
다층 물리적 절연 신호 센서, 방수 등급 IP65
초장기 대기 시간의 내장 고용량 리튬 배터리 및 고속 충전기
컴팩트하고 가벼우며 작동하기 쉽고 간단한 인간-기계 인터페이스
기술 매개변수
항목 사양
필터링 매개변수 전체 통과: 100 Hz–1600 Hz; 대역 통과: 200 Hz–600 Hz; 저역 통과: 100 Hz–300 Hz; 고역 통과: 160 Hz–1600 Hz
채널 조정 8단계 음향 및 자기 신호 조절 가능; 신호 트리거 임계값 0~99단계 조절 가능
음향 출력 게인: 16단계 (0–112 dB); 임피던스: 350 Ω
감지 범위 0.00–99.99 ms
필터링 방법 5차 중첩 필터
감지 정확도 위치 결정 ≤ 0.1 m; 경로 ≤ 0.5 m
작동 전원 공급 장치 3.7 V–3200 AH–18650 배터리 셀 × 4
대기 시간 8시간 이상
주변 온도 −25 °C ~ 65 °C; 상대 습도 ≤ 90%
작동 원리

이 장치는 전통적인 음향 위치 결정 방법에 기반하여 전자기 신호의 감지 및 적용을 추가하여 정밀한 고장 위치 결정을 위해 음향-자기 동기화 방법을 사용합니다.

고전압 발생기가 고장 케이블을 통해 방전될 때, 고장 지점에서 발생하는 방전음이 지면으로 전달됩니다. 음향 신호는 고감도 프로브로 감지되어 증폭된 후 헤드폰으로 청취되며, "팝" 소리가 들립니다. 프로브에는 실시간으로 자기장 신호를 수신하는 내장 자기장 유도 코일이 있습니다. 자기장 전파 속도가 음파 전파 속도보다 훨씬 빠르다는 원리를 이용하여, 전자기 신호와 음파 신호 간의 시간차를 감지하여 고장 지점까지의 거리를 결정합니다. 센서 위치를 지속적으로 이동하여 음향-자기 시간차가 가장 작은 지점을 찾습니다. 정확한 고장 위치는 이 지점 아래에 있습니다.

전통적인 음향 고장 위치 결정 장치는 일반적으로 헤드폰이나 미터 포인터의 움직임에만 의존하여 고장 지점의 방전음을 구별합니다. 방전음은 순간적이고 주변 소음과 구별하기 어렵기 때문에 경험이 적은 작업자에게 종종 상당한 어려움을 안겨줍니다. 음향-자기 동기화 방법은 이러한 문제를 효과적으로 피합니다.

작업 인터페이스 및 설정

이 장치는 터치스크린 작동 및 원버튼 작동의 두 가지 작동 모드를 제공합니다. 사용자 인터페이스에는 파형 표시 영역(음향 파형 및 자기장 파형)과 매개변수 조정 영역이 포함됩니다.

자기장 트리거 설정 (0–99단계) 및 자기장 게인 설정 (1–8단계)
음향 트리거 설정 (0–99단계) 및 음향 게인 설정 (1–8단계), 자동 또는 수동 조정 포함
프로브 표시등; 필터링 모드 설정 (전체 통과, 고역 통과, 저역 통과 및 대역 통과 필터링)
음소거 설정; BNR (배경 디지털 노이즈 감소) 설정
볼륨 설정 (0–16단계; 8단계는 84 dB에 해당하고 12단계는 108 dB에 해당)
배터리 잔량 표시, 경로 표시, 음향 강도, 전자기 신호, 자기장 강도, 음향-자기 시간차 데이터 4세트 (ms), 프로브 표시

음향 채널 필터는 기본 대역폭이 100 Hz–1600 Hz입니다. 다양한 현장에 대해 적절한 필터 매개변수를 선택할 수 있습니다. 예를 들어, 고장 지점 근처의 단단한 표면에서는 고역 통과 필터가 고주파 충격 방전음을 가장 잘 보존하는 반면, 더 멀리 떨어져 있거나 느슨한 토양 또는 모래에서는 저역 통과 필터가 적합합니다. 대역 통과 필터링은 두 가지 사이의 절충입니다.

참고: 수집된 4세트의 데이터가 3회 연속 30ms 미만일 때, 전자기 신호 옆에 아이콘이 표시되어 고장 지점이 가까워지고 있음을 나타냅니다.

사용 요약 고전압 발생기와의 배선

탐지는 주기적인 방전 상태에서 작동하는 고전압 임펄스 신호 발생기가 필요합니다. 배선 방법에는 위상선-장갑선 방식 (위상-접지 주 절연 손상 시 선호, 방전음 감쇠가 적음), 위상-위상 방식 (접지 없는 단순 위상-위상 고장 시), 및 단순 개방 회로 고장을 위한 배선 방법이 있습니다.

탐지 영역 선택

탐지 전에 케이블 경로를 먼저 명확하게 정의해야 합니다. 도면이 불완전한 경우 경로 탐사를 수행하고 경로를 표시해야 합니다. 거리 측정 결과와 케이블 릴 마진 및 지형을 고려하여 고장 위치를 대략적으로 결정하며, 일반적으로 대략적인 거리 측정 값의 ± 50m 이내입니다. 고장 지점이 관통되었고 고전압 펄스 발생기의 방전 주기가 3~5초 이내인지 확인한 후, 선택된 영역 내에서 케이블 바로 위에서 탐지를 시작합니다.

탐지 단계

프로브를 조립하고 센서 포트에 연결하고 이어폰을 이어폰 포트에 연결합니다. 선택된 영역에서 센서를 케이블 바로 위 지면에 평평하게 놓고 케이블 포설 방향을 향하게 한 후, 이어폰으로 들으면서 파형을 관찰합니다. 권장 시작 설정은 낮은 임계값, 높은 게인 및 높은 볼륨입니다. 소리와 음향/자기 파형이 들리고 보이면 센서 프로브를 1~2m 간격으로 이동하고 각 지점에서 최소 두 번의 방전 주기를 듣습니다. 소리가 들리지 않고 파형이 더 이상 보이지 않고 시간차가 크기에서 작아졌다가 다시 커질 때까지 계속합니다. 그런 다음 돌아가서 다시 찾습니다. 다시 찾을 때는 더 높은 임계값, 더 낮은 게인 및 더 낮은 볼륨을 사용하고, 소리와 파형이 최대가 되는 지점과 시간차가 최소가 되는 지점을 찾습니다. 두 지점의 일치가 고장 지점입니다.

주의 사항 및 일반적인 고장
배터리 잔량이 20% 미만이면 인터페이스에 번개 모양 기호가 표시되고 장치를 충전해야 합니다. 완전히 방전된 배터리는 완전히 충전하는 데 약 4시간이 걸립니다. 빨간색 충전기 표시등은 충전 중임을 의미하고 녹색 표시등은 충전 완료를 의미합니다.
프로브는 민감한 부품이므로 분해해서는 안 됩니다.
장비에 오작동이 발생하면 즉시 제조업체에 문의하십시오. 임의로 분해하지 마십시오.
LCD를 닦기 위해 부식성 용제(화학 용제 또는 알코올 등)를 사용하지 마십시오. 미지근한 물에 적신 반건조 보풀 없는 천과 건조한 극세사 천을 사용하십시오.
탐지를 위해 센서를 케이블 본체에 직접 놓지 마십시오. 케이블 어디에서든 희미한 탁탁 소리가 들리는 것은 대전류의 순간 방전으로 인한 전기적 스트레스 또는 케이블 장갑 겹침 부분의 산화 또는 녹으로 인한 약한 방전으로 인한 진동이며, 탐지에 사용할 수 없습니다.
자기장 신호를 테스트할 수 없는 경우 배터리 전원, 자기장 채널 게인 설정, 메인 장치와 프로브 간의 연결을 확인하고 경로가 올바른지 다시 확인하십시오.
프로브를 배치하거나 두드릴 때 헤드폰에서 소리가 나지 않으면 배터리 전원, 볼륨 설정의 게인, 메인 장치와 프로브 간의 연결, 호스트와 헤드셋 간의 연결을 확인하십시오.
대상 사용자

XHDD503C+는 사용 편의성과 반복성이 중요한 일상적인 케이블 유지보수 작업을 위한자가 적응형 디지털 탐지 장비입니다.자동 음향 게인/트리거 조정 및 명확한 고장 지점 근접 알림 기능으로, 혼합 경험 팀을 위해 제작되어 장비가 현장에 자체적으로 적응하도록 설계되었습니다. 따라서 경험이 적은 작업자도 자신 있게 판단할 수 있으며, 경험이 많은 작업자는 고주파의 일상적인 작업에서 더 빠르게 작업할 수 있습니다.

케이블 고장을 정기적으로 탐지하고 일관되고 반복 가능한 워크플로우를 중요하게 생각하는 일상적인 O&M 팀
경험이 적은 작업자가 자동 게인/트리거 조정 및 고장 지점 근접 알림에 의존하는 혼합 경험 팀
다양한 전압 레벨, 단면 및 매체의 전력 케이블, 동축 케이블 및 저전압 케이블 팀
저저항, 단락, 개방 회로 및 단선 고장뿐만 아니라 누설 및 섬락 고저항 고장을 처리하는 팀
경로 편차 표시 및 IP65 보호 기능이 있는 컴팩트한 완전 디지털 노이즈 방지 프로브를 원하는 현장 팀
자주 묻는 질문

Q1. XHDD503C+는 무엇을 하나요?
진동 감지 및 전자기 유도의 음향-자기 동기화 원리를 사용하여 케이블 고장의 특정 위치를 결정하는 케이블 고장 탐지기입니다. 프로브는 고장에서 발생하는 섬락 방전으로 인한 진동, 소리 및 전자기파를 수집하고, 메인 장치는 고장 파형과 소리를 지능적으로 처리 및 표시하여 테스터가 청각과 시각으로 고장을 탐지할 수 있습니다.

Q2. 어떤 고장 및 케이블에 적합한가요?
다양한 전압 레벨, 단면 및 매체의 전력 케이블, 동축 케이블 및 저전압 케이블의 저저항, 단락, 개방 회로 및 단선 고장뿐만 아니라 누설 및 섬락 고저항 고장을 감지하는 데 적합합니다.

Q3. 일상 사용에서 어떤 점이 돋보이나요?
음향-자기 시간차를 자동으로 계산하고, 자동 및 수동 음향 게인/트리거 조정을 제공하며, 경로 편차 표시 및 고장 지점 근접 알림 기능을 제공하여 현장이 시끄러울 때도 작업자가 신속하게 지점을 확인할 수 있도록 돕습니다.

Q4. 어떤 정확도와 작업 조건을 기대할 수 있나요?
감지 정확도는 위치 결정 시 ≤ 0.1 m, 경로 시 ≤ 0.5 m이며, 감지 범위는 0.00–99.99 ms입니다. 4 × 3.7 V–3200 AH–18650 배터리 셀로 작동하며 8시간 이상의 대기 시간을 제공합니다. −25 °C ~ 65 °C 및 상대 습도 ≤ 90%에서 작동하며, 센서는 IP65 방수 등급입니다.

Q5. 무엇을 주의해야 하며, 무엇이 포함되어 있나요?
배터리 잔량이 20% 미만일 때 장치를 충전하십시오 (완전 충전 약 4시간). 프로브 또는 장치를 분해하지 마십시오. LCD는 반건조 보풀 없는 천으로만 닦으십시오. 센서를 케이블 본체에 직접 놓지 마십시오. 패키지에는 케이블 고장 탐지기, 헤드폰, 프로브 (연결 막대, 베이스, 접지 핀, 프로브 커넥터 및 디스크 커넥터 포함), 7코어 차폐 신호 케이블, 충전기 및 다기능 렌치가 포함되어 있으며, 1년 보증 및 평생 유지보수 및 기술 서비스가 제공됩니다.
