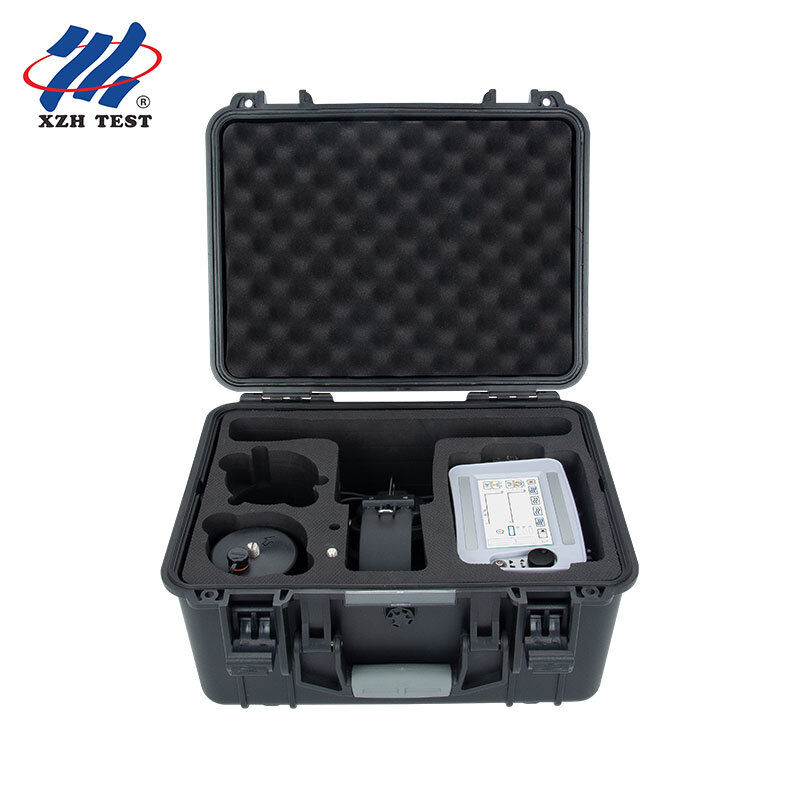

케이블 결함 지표기 5인치 터치스크린 지표기

XHDD503B 케이블 고장 탐지기는 음향 및 자기 동기화 방식을 사용하여 전력 케이블의 고장 지점을 결정합니다. 전자 섬락은 충격 방전 발생기에 의해 생성되고 해당 프로브에 의해 수신 및 증폭되며, 청각 및 시각적 판단을 통해 고장 지점의 정확한 위치가 결정됩니다. 이는 대략적인 측정 범위 내에서 케이블 고장 지점의 정밀한 위치를 파악하고 음향 및 자기 시간차를 수집하여, 위치 결정 기술과 경로 보조 테스트를 통합하여 효율적이고 정확한 케이블 고장 위치 파악을 위한 다중 테스트 모드와 풍부하고 다양한 프롬프트 정보를 제공합니다.

이 탐지기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재질, 단면, 매체의 매설선의 저저항, 단락, 개방 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에도 적합합니다.

이 장치는 전통적인 음향 탐지 방법에 전자기 신호의 탐지 및 적용을 추가하여 음향-자기 동기화 방식을 사용하여 고장 지점을 정확하게 결정합니다.

고전압 발생기가 고장 케이블에 충격 방전을 수행할 때, 고장 지점의 방전으로 인해 발생하는 소리가 지면으로 전달됩니다. 음향 신호는 고감도 프로브에 의해 수신됩니다. 증폭 후 헤드폰을 통해 "팝" 소리가 들립니다. 내장 프로브는 실시간으로 자기장 신호를 수신하고, 자기장이 소리보다 훨씬 빠르게 전파된다는 원리를 사용하여 전자기 신호와 음향 신호 간의 시간차를 탐지하여 고장 지점까지의 거리를 결정합니다. 센서 위치를 이동하여 음향-자기 시간차가 가장 작은 지점을 찾아, 그 바로 아래에 정확한 고장 위치가 있습니다.

전통적인 음향 탐지기는 일반적으로 이어폰으로만 모니터링하거나, 미터 포인터 스윙에 의존하여 고장 지점의 방전 소리를 식별합니다. 방전 소리는 순간적으로 사라지고 주변 소음과 큰 차이가 없기 때문에 경험이 적은 작업자에게 큰 어려움을 초래하는 경우가 많습니다. 음향-자기 동기화 방식은 이러한 문제를 효과적으로 방지합니다.

이 장치의 탐지 모드는 음향 및 자기 모드입니다. 음향 및 자기장 신호 파형을 자동으로 표시하고 음향 및 자기 신호의 시간차를 자동으로 계산합니다. 터치스크린 또는 원버튼 조정 제어로 작동합니다. 작동 인터페이스에는 파형 표시 영역과 매개변수 조정 영역이 포함됩니다.

음향 채널 필터는 공장 기본 대역폭이 100Hz~1600Hz입니다. 다른 현장에 따라 적절한 필터 매개변수를 선택할 수 있습니다. 예를 들어, 단단한 토양 덮개(시멘트 및 돌판 아래 등)에서는 고주파 성분이 지배적이며, 해변 또는 토양 덮개에서는 저주파 성분이 지배적입니다.

음향-자기 동기 탐지는 주기적인 방전 상태에서 작동하는 고전압 충격 신호 발생기가 필요합니다. 배선 방법에는 위상-피복 방법(위상-지락 절연 손상이 있는 경우 선호되며, 방전 소리 감쇠가 적음), 위상-위상 방법(접지 결합이 없는 단순 위상-위상 고장의 경우) 및 단순 단선 고장을 위한 배선 방법이 있습니다.

탐지 전에 케이블 경로를 먼저 명확하게 정의해야 합니다. 도면 데이터가 불완전한 경우 경로를 탐지하고 표시해야 합니다. 거리 측정 결과와 케이블 헤드 릴 여유분 및 지형을 고려하여 고장 지점 위치를 대략적으로 결정하며, 일반적으로 (거친 거리 측정값 ± 50m) 범위 내에 있습니다. 고장 지점이 관통되었고 고전압 펄스 발생기의 방전 주기가 3~5초임을 확인한 후, 선택된 영역에서 케이블 바로 위에서 직접 탐지를 시작합니다.

탐지 프로브 센서를 센서 소켓에, 이어폰을 이어폰 소켓에 연결합니다. 선택된 영역에서 센서를 케이블 포설 방향으로 케이블 바로 위 지면에 평평하게 놓고, 음향-자기 동기 모드를 선택하고, 이어폰으로 들으면서 파형을 관찰합니다. 권장되는 시작 원리는 낮은 임계값, 높은 이득 및 높은 볼륨입니다. 소리와 음향/자기 파형이 들리고 보이면, 센서 프로브를 1~2m 간격으로 이동하고 각 지점에서 2회 이상의 방전 주기를 모니터링합니다. 소리와 파형이 더 이상 들리거나 보이지 않고 시간차가 큰 것에서 작은 것으로, 다시 큰 것으로 변할 때까지 계속 이동합니다. 그런 다음 돌아가서 재위치합니다. 재위치할 때는 임계값을 높이고, 이득을 줄이고, 볼륨을 낮추고, 소리와 파형이 함께 가장 큰 지점과 시간차가 가장 작은 지점을 찾습니다. 두 지점의 겹치는 부분이 고장 지점입니다.
