케이블 결함 탐지기
>
케이블 결함 지표기 Analog Meter 음향 자기 동기화 지하 위치기 XHDD503

케이블 결함 지표기 Analog Meter 음향 자기 동기화 지하 위치기 XHDD503

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST
인증: CE/ISO
모델 번호: XHDD503
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST
인증:
CE/ISO
모델 번호:
XHDD503
강조하다:

High Light

강조하다:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
제품 개요

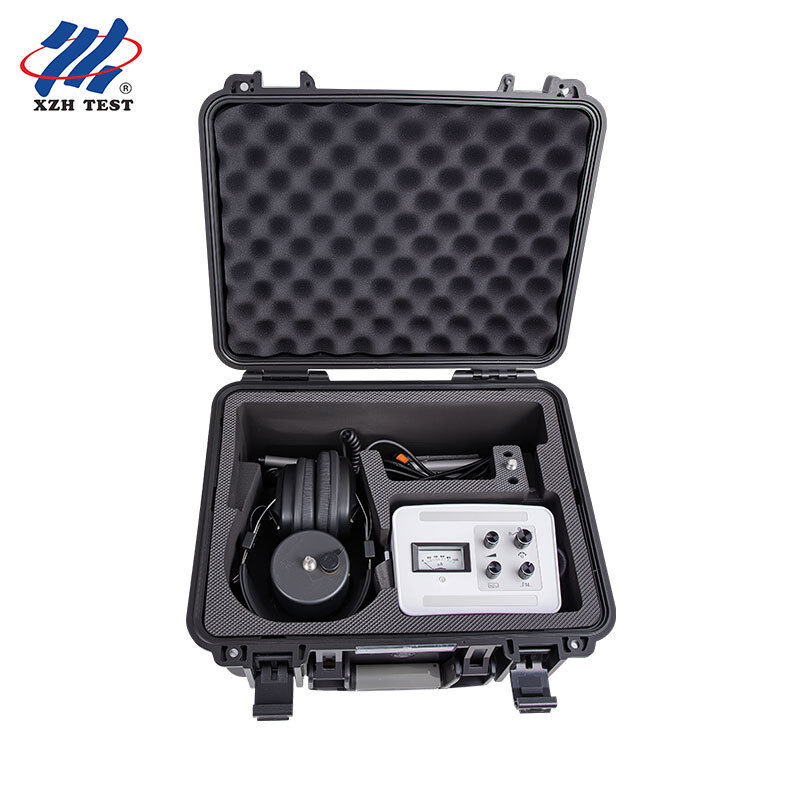

XHDD503 아날로그 케이블 고장점 탐지기는 진동 감지 및 전자기 유도 원리를 이용하여 케이블 고장점의 정확한 위치를 파악합니다. 고전압 펄스 발생기의 도움으로 고장점에서 섬락 방전이 이루어집니다. 섬락 방전으로 발생하는 진동파, 음파 및 전자기파는 탐지기의 전용 프로브로 감지되어 기기에서 증폭 및 처리된 후 표시 및 출력되며, 최종적으로 테스터의 청각 및 시각을 통해 고장점의 정확한 위치를 판단하여 케이블 바로 위, 대략적인 측정 범위 내에서 케이블 고장점을 정확하게 찾는 작업을 완료합니다.

이 탐지기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재질, 단면, 매체의 매설선의 저저항, 단락, 개방 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에 적합합니다.

주요 특징
고장점에서 방전 시 발생하는 진동파, 음파 및 전자기파를 동기식으로 수신
음향 및 자기 채널이 별도로 설계되고 별도로 전원이 공급되어 간섭 방지 능력이 뛰어남
신호 강도와 추세를 한눈에 알 수 있는 아날로그 미터 디자인
제로 레벨을 임의로 조정할 수 있어 다양한 강약 현장 환경에 적합
방수 등급 IP65의 다층 물리적 절연 신호 센서
초장기 대기 시간의 대용량 리튬 배터리 내장 및 고속 충전기
작고 가벼우며 작동하기 쉽고 간단한 인터페이스
기술 매개변수
항목 사양
배율 50만 배
위치 정확도 0.1m 미만
출력 임피던스 350 Ω
작동 전원 4 × 3.7V 3200mAh 표준 배터리
정적 전류 < 10mA
대기 시간 20시간 이상
주변 온도 −25 °C ~ 65 °C; 상대 습도 ≤ 90%
작동 원리

음향 및 자기 고장점 탐지 동기식 방법은 매우 정확하고 독특한 고장점 탐지 방법입니다. 이 원리는 전통적인 음향 탐지 방법에 기반하며, 전자기 신호의 감지 및 적용이 추가됩니다.

고전압 펄스의 작용 하에 케이블의 고장점에서 섬락 방전이 발생합니다. 고장점에서 방전될 때 에코, 진동파, 음파, 전자기파, 적외선파 및 순간 단락과 같은 물리적 현상이 발생합니다. 케이블 고장 테스터는 고장점에서의 섬락 방전을 감지합니다. 에코 및 순간 단락 현상은 고장점의 대략적인 측정을 완료하는 데 사용될 수 있으며, 탐지기는 섬락 방전으로 발생하는 진동파, 음파 및 전자기파를 사용하여 고장점의 정확한 위치를 파악합니다.

이 기기는 음향 및 자기 채널의 독립적인 설계를 별도의 전원 공급 장치와 함께 사용하여 간섭 방지 능력을 크게 향상시키고 다양한 고장 현장에 적합합니다. 높은 배율과 높은 감도로 인해 더 깊은 고장점을 찾는 데 특히 적합하지만, 배경 노이즈가 상대적으로 크다는 단점이 있습니다.

사용 요약 고전압 발생기 배선

음향 및 자기 동기식 탐지는 주기적인 방전 상태에서 작동하는 고전압 충격 신호 발생기가 필요합니다. 배선 방법에는 위상-피복 방법(위상-접지 절연 손상이 있을 때 선호되며, 방전음 감쇠가 작음), 위상-위상 방법(접지 결합이 없는 단순 위상-위상 고장의 경우) 및 단순 단선 고장의 배선 방법이 있습니다.

탐지 영역 선택

탐지 전에 케이블 경로를 먼저 명확히 해야 합니다. 도면 및 데이터가 불완전한 경우 경로 탐지를 수행하고 표시를 해야 합니다. 거리 측정 결과와 케이블 헤드 플레이트 여유 및 지형을 고려하여 고장점 위치를 대략적으로 결정하며, 일반적으로 (거리 측정 값 ± 50m) 범위 내에 있습니다. 고장점이 관통되었고 고전압 펄스 발생기의 방전 주기가 3~5초임을 확인한 후, 선택된 영역에서 케이블 바로 위에서 직접 탐지를 시작합니다.

탐지 단계
1. 조립: 프로브, 프로브 팁(필요한 경우) 및 연결 로드 조립
2. 배선: 먼저 오디오 케이블을 입력 채널에 삽입하고 프로브를 연결한 다음 이어폰을 출력 채널에 삽입합니다.
3. "작업 모드" 노브를 "탐지" 위치로 설정합니다.
4. "레벨 조정" 노브를 조정하여 미터 바늘이 효과적으로 움직이도록 합니다.
5. "볼륨 조정" 노브를 조정하여 이어폰 소리가 작업자가 모니터링하기에 적합하도록 합니다.
6. 조정 후 - 고장점이 섬락 방전을 관통하고 있음을 확인하면서 - "케이블 바로 위, 대략적인 측정 범위 내"에서 정확하게 위치를 찾습니다.

전체 과정 동안 프로브를 케이블 바로 위와 대략적인 측정 범위 내에 유지합니다. 볼륨 조정 및 레벨 조정은 변경하지 않고, 지점 A1에서 지점 A2까지 신호 강도가 점차 약해질 때, 이어폰 소리가 가장 크고 미터 바늘이 가장 강하게 움직이며 소리와 동기화되는 지점 B가 고장점입니다.

주의 사항 및 일반적인 고장
기기 사용 후 "작업 모드" 노브를 "O"로 돌려 기기를 끕니다.
배터리 전압이 부족하면 감도가 떨어지므로 즉시 충전해야 합니다. 충전하려면 기기에서 배터리를 분리하고 AC 220V 소켓에 연결된 전용 충전기로 충전하십시오. 빨간색 불은 충전 중임을, 녹색 불은 충전 완료를 의미합니다. 방전된 배터리는 완전히 충전하는 데 약 4시간이 걸립니다.
프로브는 민감한 부품이므로 분해하지 마십시오.
기기에 고장이 발생하면 원래 공장으로 보내 수리하십시오. 임의로 분해하지 마십시오.
디스플레이를 부식성 용제(화학 용제 또는 알코올 등)로 닦지 마십시오. 따뜻한 물에 적신 반건조, 보풀 없는 천과 마른 극세사 천을 사용하십시오.
위치 파악을 위해 센서를 케이블 본체에 올려놓지 마십시오. 케이블의 어느 위치에서든 희미한 팝핑 소리가 들리는 것은 전기 스트레스 진동이며 위치 파악에 사용할 수 없습니다.
포인터가 움직이지 않거나 자기장 신호를 테스트할 수 없는 경우 배터리 충전, "레벨 조정" 게인 및 기기와 프로브 간의 연결 와이어가 안정적으로 연결되었는지 확인하십시오.
프로브를 고정하거나 두드렸을 때 이어폰에서 소리가 나지 않으면 배터리 충전, "레벨 조정" 게인 및 기기와 프로브 간의 연결 와이어를 확인하십시오.

참고: 탐지 시 간헐적으로 FM 라디오 신호가 들리는 경우, 이는 기기가 정상적으로 작동하고 있음을 나타내며 작업에 영향을 미치지 않습니다. "주파수 조정" 노브를 조정하여 개선할 수 있습니다.

FAQ

Q1. XHDD503은 무엇을 하나요?
진동 감지 및 전자기 유도 원리를 사용하여 케이블 고장점의 정확한 위치를 파악하는 아날로그 미터 케이블 고장점 탐지기입니다. 고전압 펄스 발생기를 사용하여 고장점에서 섬락 방전을 유도하고, 진동, 소리 및 전자기파는 프로브로 감지되어 기기에서 처리되므로 테스터는 청각 및 시각을 통해 케이블 바로 위, 대략적인 측정 범위 내에서 정확한 지점을 판단할 수 있습니다.

Q2. 어떤 고장 및 케이블에 적합한가요?
전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재질, 단면, 매체의 매설선의 저저항, 단락, 개방 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에 적합합니다.

Q3. 간섭 방지 능력이 뛰어난 이유는 무엇인가요?
음향 및 자기 채널이 별도로 설계되고 별도로 전원이 공급되며, 제로 레벨을 임의로 조정할 수 있습니다. 높은 배율과 높은 감도로 인해 더 깊은 고장점을 찾는 데 특히 적합하지만, 배경 노이즈가 상대적으로 크다는 단점이 있습니다.

Q4. 어떤 정확도와 작업 조건을 기대할 수 있나요?
위치 정확도는 0.1m 미만이며, 배율은 5만 배, 출력 임피던스는 350 Ω입니다. 4 × 3.7V 3200mAh 표준 배터리로 작동하며, 정적 전류는 10mA 미만, 대기 시간은 20시간 이상입니다. 작동 온도는 −25 °C ~ 65 °C, 상대 습도는 ≤ 90%이며, 센서는 IP65 방수 등급입니다.

Q5. 무엇을 주의해야 하며, 무엇이 포함되어 있나요?
작업 완료 후 작업 모드 노브를 "O"로 돌려 끄십시오. 배터리 전압이 부족하면 충전하십시오(기기 외부에서 전용 충전기로 충전하십시오. 완전 충전까지 약 4시간 소요). 프로브 또는 기기를 분해하지 마십시오. 센서를 케이블 본체에 올려놓지 마십시오. 패키지에는 케이블 고장점 탐지기, 헤드폰, 프로브, 오디오 케이블 및 충전기가 포함되어 있으며, 1년 무료 보증 및 평생 유지 보수 및 기술 서비스가 제공됩니다.
