| 원래 장소: | 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE/ISO |
| 모델 번호: | XHDD503B |
소개

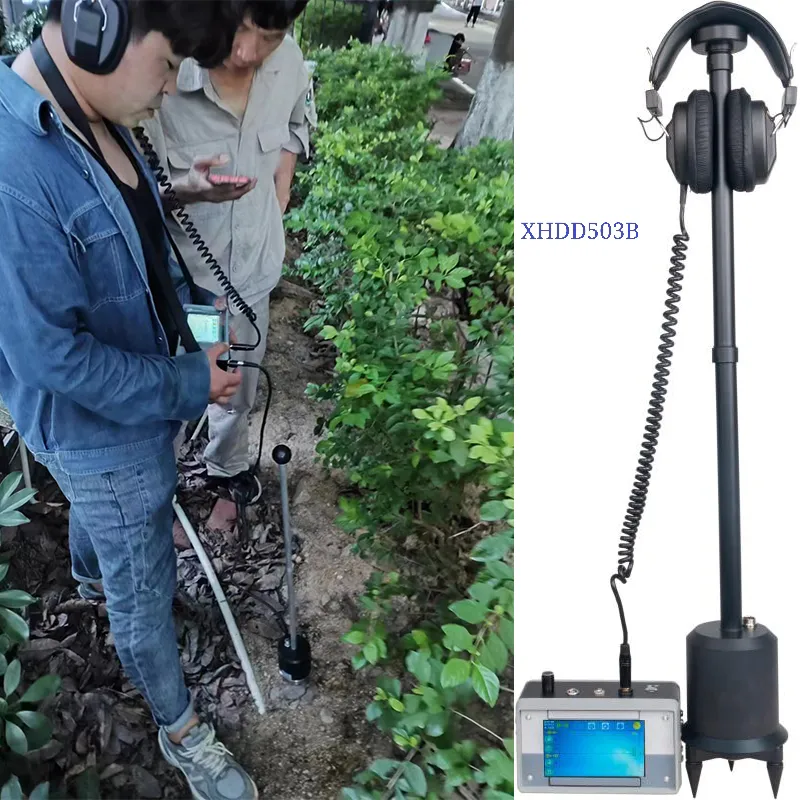

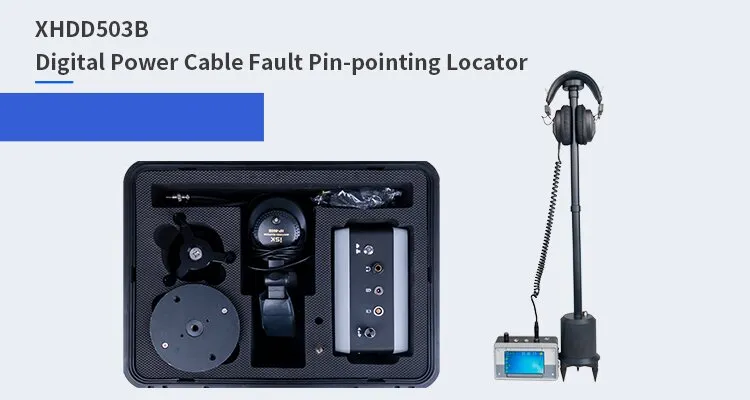

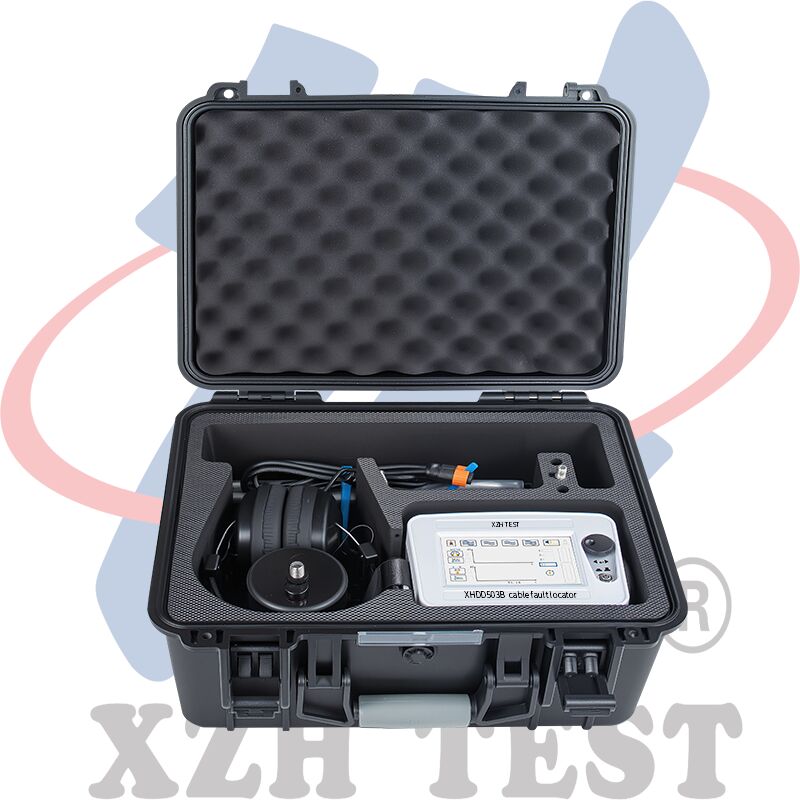

정확하게 전력 케이블 고장을 찾도록 설계된 Cable Fault Locator XHDD503B는 음향 및 자기 동기화 방식을 사용합니다. 이 장치는 충격 방전 발생기를 사용하여 전자 플래시 오버를 생성하며, 이는 특수 프로브에 의해 감지 및 증폭됩니다. 고장의 정확한 위치는 청각 및 시각적 판단을 통해 결정됩니다. 이 기기는 대략적인 측정 범위 내에서 케이블 고장의 정확한 위치를 파악하고 음향 및 자기 신호 간의 시간 차이를 수집합니다. 위치 기술을 경로 지원 테스트와 통합하여 여러 테스트 모드와 다양한 정보 프롬프트를 제공하여 케이블 고장을 효율적이고 정확하게 찾습니다.
특징
1. 음향-자기 동기 위치 기술을 채택하여 음향-자기 시간 차이를 자동으로 계산하고 순수한 음향 모니터링 의존도를 줄입니다.
2. 음향 신호 및 자기 신호의 이득 값과 트리거 값을 수동으로 조정하여 다양한 환경에 적응할 수 있습니다.
3. 5인치 터치 고휘도 LCD는 햇빛 아래에서도 시인성을 보장합니다.
4. 대용량 리튬 이온 배터리 전원 공급 장치를 내장하고 고속 충전기를 장착했습니다.
5. 작고 휴대 가능하며 가볍습니다.
기술 지표
|
자기 시간 차이 위치 모드: 파형 표시, 최대 음향사운드 채널a) 대역폭
|
||
|
자기 시간 차이 위치 모드: 파형 표시, 최대 음향사운드 채널a) 대역폭
|
전체 통과: 100Hz~1500Hz. |
저역 통과: 100Hz~400Hz. Qualcomm: 150Hz~1500Hz. 대역 통과: 200Hz~600Hz. b) 최대 신호 이득: >=100dB. c) 고정점 정확도: 0.1m. 자기장 채널 최대 신호 이득: >=100db
|
|
음향 자기 과도 시간 위치 모드: 파형 표시, 음향 및 자기 과도 시간 표시. |
신호 이득: 1~8단계로 조정 가능.
|
|
|
자기장 채널: 1~8단계로 조정 가능 |
||
|
사운드 신호 강도 막대 그래프 표시, 사운드 트리거 임계값(0~99단계) 조정 가능. |
||
|
전자기 신호 강도는 막대 그래프로 표시되며, 자기장 트리거 임계값(0~99단계)은 조정 가능하며, 자기장 트리거 프롬프트 기능이 있습니다. |
||
|
전자기 신호 강도 막대 그래프 표시, 조정 가능한 자기장 트리거 임계값, 자기장 트리거 프롬프트 기능 포함. |
||
|
음향 |
||
|
-
|
||
|
자기 시간 차이 위치 모드: 파형 표시, 최대 음향전원 공급 장치:자기 시간 차이는 80ms이며, 자동으로 계산하고 수동으로 분석할 수 있습니다. 마지막 음향전원 공급 장치:자기 시간 차이를 기록할 수 있습니다.전원 공급 장치:a) 배터리: 내장 리튬 이온 배터리 팩, 전압 8.4V, 용량 2.4Ah
|
||
|
b) 사용 시간: 연속 사용 시간 > 8시간;
|
c) 충전기: 입력 AC220V±10%, 50Hz; 공칭 출력 8.4V, 1A d) 충전 시간: < 3시간.작동 환경 온도: - 2
|
|
|
0°C-65°C, 습도≤90% RH, 고도 <4500m.포장 목록1. 조정: 조정 버튼을 눌러 조정 인터페이스로 들어가고, 조정 버튼을 돌려 조정 매개변수를 설정합니다. |
||
2. 전원 공급 장치: 시스템의 전원 공급 장치를 켜고 끕니다. 시스템을 켤 때는 전원 버튼을 3~4초 동안 길게 눌러 긴 "삐" 소리가 들릴 때까지 버튼을 떼면 됩니다. 끌 때는 전원 버튼을 3~4초 동안 길게 눌러야 합니다.

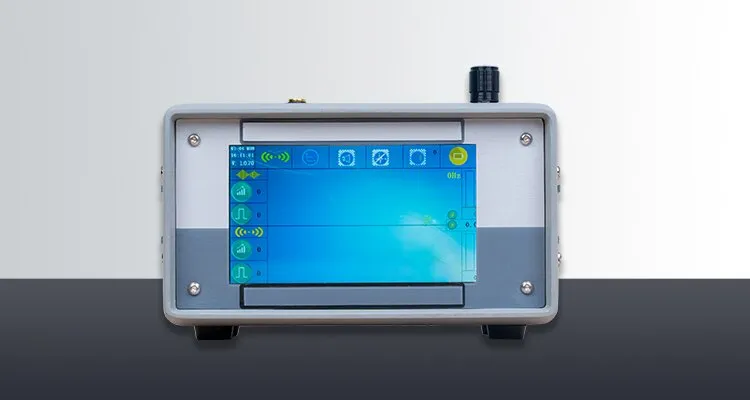

3. 디스플레이: 5인치 터치 디스플레이.
