고압 시험용 10kV 케이블 시스 고장 탐지기|XHHD523L

Name: 고압 시험용 10kV 케이블 시스 고장 탐지기|XHHD523L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

제품 상세정보:

Place of Origin:	China
브랜드 이름:	XZH TEST
인증:	CE/ISO
Model Number:	XHHD523L

상세 정보

Place of Origin:

China

브랜드 이름:

XZH TEST

인증:

CE/ISO

Model Number:

XHHD523L

강조하다:

High Light

강조하다:

10kV 케이블 껍질 결함 탐지기

고전압 케이블 검사기

케이블 껍질 결함 감지기

Trading Information

Minimum Order Quantity:

1 Unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

공급 능력:

연간 2000 단위

제품 설명

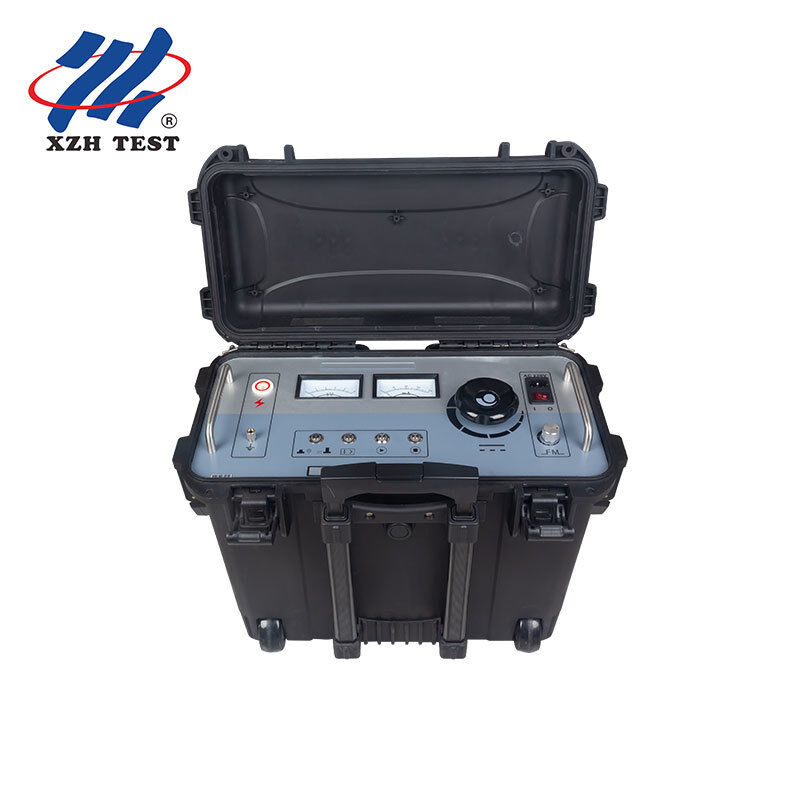

10kV 케이블 외피 고장 탐지기 (고전압 시험용)

제품 개요

도시 네트워크 변환의 전면적인 시행으로 인해 많은 전력 공급국, 건설 업체 및 설계 단위에서 110kV XLPE 케이블을 처음 접하게 됩니다. 시간 제약과 경험 부족으로 인해 많은 케이블이 내전압 시험(10kV/1분)을 통과하지 못합니다.

대부분의 외피는 HDPE 재질로 만들어져 공장 DC 25kV/5분 내전압 시험에서 수십 μA 수준의 누설 전류로 통과합니다. 설치 후 결함은 일반적으로 포설 중 외부 손상으로 인해 발생하며, 운영 중 결함에는 흰개미 피해, 접지함의 수분 유입, 습기 침투 및 절연 저항 감소가 포함됩니다.

당사의 10kV 출력을 갖춘 고전압 케이블 외피 고장 탐지기는 중국 국가 표준 GB50150-2006 요구 사항을 충족하며, 크로스 인터커넥트 시스템에서 케이블 외피의 내전압 시험 및 고장 위치 파악을 모두 수행합니다. 10kV-500kV 단심 및 삼심 고전압 케이블의 숨겨진 위험을 신속하게 식별합니다.

대상 산업 및 응용 분야

이 장비는 전력 인프라 부문의 B2B 고객을 위해 특별히 제작되었습니다:

전력 공급국 및 그리드 운영자 — 도시 및 농촌 HV 케이블 네트워크의 정기 유지 보수 및 시운전 시험
케이블 설치 및 건설 계약업체 — 케이블 포설 및 접속 후 현장 인수 시험
전기 공학 및 설계 연구소 — 프로젝트 설계 및 사양 중 규정 준수 확인
고전압 케이블 제조업체 — 공장 품질 관리 및 출하 전 시험
산업 시설 및 변전소 — 가동 중인 케이블 시스템의 주기적 진단 시험
시험 및 인증 기관 — 케이블 시스템 무결성에 대한 제3자 검증

주요 기능

과전류, 과전압 및 과열 자동 보호
제로 스타트 보호로 안전성 향상
고유한 자체 방전 설계 - 차단 시 고전압 출력이 자동으로 0이 됨
전류 및 전압용 듀얼 포인터 미터 디스플레이
위치 파악 및 내전압 모드 간 원키 전환
시험 범위에 사각지대 없음
정확한 위치 파악을 위한 조정 가능한 수신기 감도
두 모드 모두에 대한 과전류 보호 스위치 기능

기술 사양

매개변수	값
입력 전압	220V (±10%), 50Hz (±2Hz)
출력 전압	0-10kV (구형파) 조절 가능
출력 전류	0-200mA
출력 용량	2kVA
주파수 조정	0.2Hz-5Hz (범위 조절 가능)

자주 묻는 질문

아래 목록에서 고객에게 가장 관련성이 높은 FAQ를 선택하십시오:

Q1: 이 케이블 외피 고장 탐지기는 어떤 전압 범위를 지원합니까?

이 장치는 0~10kV의 조절 가능한 구형파 출력을 제공하며, GB50150-2006 표준에 따라 10kV~500kV 고전압 케이블 시스템의 케이블 외피 시험에 적합합니다.

Q2: 이 장치는 단심 및 삼심 HV 케이블을 모두 시험할 수 있습니까?

예, 크로스 인터커넥트 구성 전반에 걸쳐 단심 및 삼심 고전압 케이블에 대한 포괄적인 고장 탐지를 위해 설계되었습니다.

Q3: 탐지기에 내장된 안전 보호 메커니즘은 무엇입니까?

탐지기는 과전류, 과전압 및 과열 자동 보호, 제로 스타트 안전 인터록, 전원이 차단될 때 HV 출력을 자동으로 0으로 만드는 고유한 자체 방전 설계를 특징으로 합니다.

Q4: 자체 방전 기능은 작업자 안전을 어떻게 향상시킵니까?

고전압 출력이 중단되거나 꺼지면 내부 방전 회로가 잔류 전압을 자동으로 0으로 방전시켜 취급 중 우발적인 위험을 제거합니다.

Q5: 이 장비는 어떤 종류의 케이블 외피 결함을 감지할 수 있습니까?

외부 기계적 손상, 흰개미 피해, 접지함의 수분 유입, 습기 침투, 절연 저항 저하를 식별하고 케이블 외피를 따라 고장 위치를 정확히 찾아냅니다.

Q6: 이 장비는 국제 시험 표준을 준수합니까?

전기 장비 시운전 시험에 대한 중국 국가 표준 GB50150-2006을 충족합니다. 다른 지역 표준(IEC, IEEE)의 경우 상호 참조 지침에 대해 기술팀에 문의하십시오.

Q7: 다른 시험 시나리오에 맞게 출력 주파수를 조정할 수 있습니까?

예, 출력 주파수는 0.2Hz에서 5Hz까지 조절 가능하여 작업자가 다른 케이블 길이, 토양 조건 및 고장 특성에 맞게 신호를 최적화할 수 있습니다.

Q8: 최소 주문 수량과 일반적인 배송 시간은 어떻게 됩니까?

최소 주문 수량은 1개입니다. 배송 시간은 5-8 영업일이며, 안전한 국제 배송을 위해 목재 포장됩니다. 대량 주문의 경우 수량 할인이 적용될 수 있습니다.

Q9: 현장 교육 또는 설치 지원이 가능합니까?

영문 사용자 설명서를 제공하며 원격 기술 지원을 제공합니다. 대량 주문 또는 장기 파트너십 계약의 경우 현장 시운전 및 작업자 교육을 준비할 수 있습니다.

Q10: 판매 후 보증 및 유지 보수 서비스는 어떻게 제공됩니까?

모든 장치에는 표준 보증이 제공됩니다. 주요 예비 부품 재고를 보유하고 있으며 이메일 및 원격 진단을 통해 신속한 기술 지원을 제공합니다. 요청 시 연장 보증 패키지를 이용할 수 있습니다.
