빠르고 정확한 HV 케이블 오류 감지를 위한 케이블 피복 오류 탐지기 XHHD523L 10kV 구형파 출력

Name: 빠르고 정확한 HV 케이블 오류 감지를 위한 케이블 피복 오류 탐지기 XHHD523L 10kV 구형파 출력
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE ISO
모델 번호:	XHHD523L

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE ISO

모델 번호:

XHHD523L

제품명:

HV 케이블 시스 오류 로케이터

표시하다:

숫자 디스플레이

정확성:

± 0.01%-0.03%

재료:

알루미늄 합금

특징:

믿을 수 있는

작동 온도:

-20~60°C

강조하다:

High Light

강조하다:

10kV方波故障检测

一键精确定位耐压测试

频率可调电缆故障定位仪

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

나무 상자

배달 시간:

5-8 근무일

지불 조건:

T/T

공급 능력:

2000Unit/년

제품 설명

케이블 외피 고장 탐지기 XHHD523L 10kV 사각파 출력, 빠르고 정확한 고압 케이블 고장 탐지 - XHHD523L

제품 개요

XHHD523L 케이블 외피 고장 탐지기는 고압 케이블 외피의 빠르고 정확한 고장 탐지를 위해 설계된 전문가용 장비입니다. 10kV 사각파 출력 전압과 최대 200mA 출력 전류를 갖춘 이 장치는 케이블 외피 내전압 시험, 인계 시험 및 상호 연결 시스템의 예방 시험에 대한 중국 국가 표준 GB50150-2006을 완벽하게 준수합니다.도시 네트워크 변환 프로젝트의 광범위한 배포로 인해 많은 전력 공급국, 건설 당사자 및 설계 단위는 촉박한 프로젝트 일정 하에서 110kV XLPE 케이블에 직면하고 있습니다. XHHD523L은 이러한 문제를 해결하기 위해 특별히 제작되었으며, 고밀도 폴리에틸렌(HDPE) 및 폴리염화비닐(PVC) 케이블 외피의 케이블 외피 결함을 찾고 DC 내전압 시험을 수행하는 안정적인 솔루션을 제공합니다.기술 사양

모델 번호

XHHD523L

제품 유형

고압 케이블 외피 고장 탐지기

출력 전압

0~10kV (사각파)

출력 전류

최대 200mA

출력 용량

2kVA

주파수 조정

최소 0.4Hz, 최대 1Hz (범위 조절 가능)

전원 공급 장치

220V (±10%), 50Hz (±5%)

정확도

±0.01% ~ ±0.03%

디스플레이

디지털 디스플레이

재질

알루미늄 합금

작동 온도

-20°C ~ 60°C

인증

CE, ISO

브랜드

XZH TEST

원산지

중국

응용 배경

대부분의 현대 케이블 외피는 HDPE 외피 재질로 제조되며, 수십 마이크로암페어의 누설 전류로 공장 DC 25kV/5분 내전압 시험을 통과합니다. 그러나 케이블 포설 후 외부 힘으로 인한 손상, 특히 흙 채우기 및 덮기 작업으로 인해 결함이 흔히 발생합니다. 포설 후 결함에는 일반적으로 흰개미 피해, 접지함의 물 유입, 원래 결함의 악화, 절연 저항을 감소시키는 접지선 분기점의 습기 침투가 포함됩니다. 일부 결함은 깊은 매설 깊이 또는 복잡한 주변 조건으로 인해 수년 동안 해결되지 않은 채 남아 상당한 운영 안전 위험을 초래합니다.

XHHD523L의 10kV 출력 전압은 케이블 외피 시험에 대한 GB50150-2006 표준 요구 사항을 완벽하게 충족합니다. 10kV-500kV 단심 및 삼심 고압 및 초고압 케이블 외피의 숨겨진 결함, 접지 고장 및 대규모 누설 전류 조건을 신속하고 정확하게 식별할 수 있습니다. 또한 HDPE 및 PVC 케이블 외피에 대한 5kV-10kV DC 1분 내전압 시험을 수행하여 10kV-500kV 운영 단위의 케이블 유지 보수 부서, 초고압 케이블 엔지니어링 회사 및 다양한 전력 전송 및 변환 엔지니어링 기업에 필수적인 장비입니다.

주요 특징

다양한 시험 시나리오를 위한 0~10kV의 연속 조절 가능한 출력 전압

전체 범위 구성 가능성을 갖춘 0.4Hz ~ 1Hz의 조절 가능한 출력 주파수

내장된 과전류 보호 기능으로 작업자 및 장비 안전 보장
원활한 워크플로우를 위한 핀포인트 모드와 내전압 시험 모드 간의 원 버튼 전환
다양한 현장 조건에서 최적의 신호 감지를 위한 수신기 감도 완전 조절 가능
다른 케이블 특성 및 매설 조건에 맞게 신호 주파수 조절 가능
안전한 고전압 작동을 위한 통합 제로 보호
제로 블라인드 영역 시험으로 근단 고장을 포함한 모든 케이블 길이에서 완전한 커버리지 보장

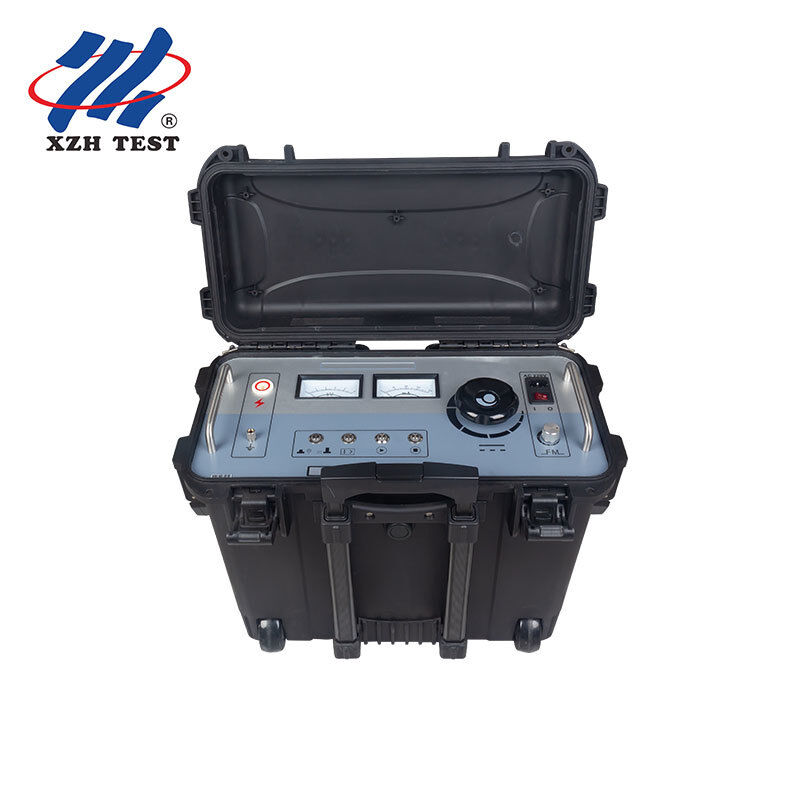

제품 이미지
자주 묻는 질문

Q1: XHHD523L은 어떤 전압 레벨의 케이블을 시험할 수 있습니까?

XHHD523L은 10kV ~ 500kV 단심 및 삼심 고압 및 초고압 케이블 외피를 시험하도록 설계되었습니다. 중국 국가 표준 GB50150-2006을 완벽하게 준수하며, 인계 시험 및 상호 연결 케이블 시스템의 예방 시험을 모두 수행할 수 있습니다.

Q2: 이 장치는 어떤 종류의 케이블 외피 결함을 탐지할 수 있습니까?

XHHD523L은 케이블 포설 및 흙 채우기 중 외부 힘으로 인한 손상, HDPE 외피의 흰개미 피해, 접지함의 물 유입, 기존 제조 결함의 악화, 접지선 분기점의 절연 저항 감소를 유발하는 습기 침투, 상호 연결 시스템의 대규모 누설 전류를 동반한 접지 고장 등 광범위한 케이블 외피 결함을 탐지할 수 있습니다.

Q3: 원 버튼 전환 기능은 어떻게 작동합니까?

XHHD523L은 핀포인트 모드와 DC 내전압 시험 모드 간의 전용 원 버튼 토글 기능을 제공합니다. 핀포인트 모드에서는 사각파 출력이 스텝 전압 방법을 사용하여 정확한 고장 위치를 파악할 수 있습니다. 내전압 시험 모드에서는 HDPE 및 PVC 케이블 외피에 대한 표준 1분 내전압 시험을 수행하기 위해 최대 10kV의 규제된 DC 전압을 제공하여 별도의 장비 간 전환이 필요 없습니다.

Q4: 주파수 조절 기능의 중요성은 무엇입니까?

조절 가능한 출력 주파수(0.4Hz ~ 1Hz)를 통해 작업자는 다른 케이블 유형, 매설 깊이 및 토양 조건에 맞게 사각파 신호를 최적화할 수 있습니다. 낮은 주파수는 더 깊이 침투하며 깊이 매설된 케이블에 더 적합한 반면, 높은 주파수는 얕은 케이블 고장 위치 파악에 더 빠른 응답을 제공합니다. 이러한 유연성은 다양한 현장 환경에서 탐지 정확도를 크게 향상시킵니다.

Q5: XHHD523L의 위치 정확도는 얼마입니까?

XHHD523L은 케이블 길이의 ±0.01% ~ ±0.03%의 위치 정확도를 달성합니다. 이 고정밀 측정은 디지털 디스플레이 시스템과 일반적인 파형 반사 방법과 관련된 블라인드 존을 제거하는 사각파 스텝 전압 방법을 통해 가능합니다. 이 장치는 케이블 끝 근처의 고장 및 짧은 케이블 세그먼트에서도 전체 정확도를 유지합니다.

Q6: XHHD523L은 열악한 환경에서의 현장 사용에 적합합니까?

예. XHHD523L은 내구성과 방열을 위해 알루미늄 합금 하우징으로 제작되었으며, -20°C ~ 60°C의 넓은 온도 범위에서 안정적으로 작동합니다. 2kVA 출력 용량과 220V 표준 전원 입력은 변전소, 케이블 트렌치 및 원격 설치 현장에서의 현장 배포에 적합합니다. 수신기 감도 조절은 다양한 현장 신호 조건을 추가로 보상합니다.

Q7: 최소 주문 수량 및 배송 시간은 어떻게 됩니까?

최소 주문 수량은 1개입니다. 표준 배송 시간은 7-15 영업일입니다. 각 장치는 안전한 국제 운송을 위해 나무 상자에 안전하게 포장됩니다. 연간 생산 능력은 2,000개이며, 결제 조건은 T/T입니다.

XZH TEST 소개

XZH TEST는 전 세계 전력 유틸리티, 전기 계약자 및 산업 고객을 위한 케이블 고장 탐지 및 진단 솔문을 전문으로 하는 전문 제조업체입니다. 고전압 브리지 방법, TDR 분석, 사각파 스텝 전압 기술 및 지능형 고장 위치 시스템을 포함한 고급 기술을 통해 XZH TEST는 엔지니어가 케이블 고장을 더 빠르게 찾고 전력망 신뢰성을 향상시키는 데 도움이 되는 안정적인 장비를 제공합니다.

귀하의 케이블 유지 보수 요구 사항에 맞는 맞춤형 솔루션을 위해 지금 문의하십시오.
